| Номер в госреестре | 71672-18 |
| Наименование СИ | Антенны логопериодические пассивные |
| Обозначение типа СИ | "АЛП-12" |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны логопериодические пассивные «АЛП-12» (далее по тексту - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электромагнитного поля, плотности потока энергии электромагнитного поля.
Принцип действия антенн основан на преобразовании измеряемого сигнала, поступающего на вход (напряженности электрического поля) в напряжение на выходе, которое может быть измерено селективным вольтметром или анализатором спектра.
Конструктивно антенна представляет собой логопериодическую решетку диполей в защитном радиопрозрачном корпусе. Двухпроводная линия запитывается через коаксиальный разъем типа SMA с номинальным входным сопротивлением 50 Ом.

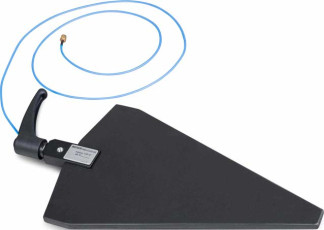

Внешний вид антенны, место пломбировки от несанкционированного доступа, места нанесения наклейки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц | от 1 до 12 |
| Коэффициент стоячей волны по напряжению, не более | ±2,5 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м ) | от 25 до 57 |
| Пределы допускаемой погрешности определения коэффициента калибровки, дБ | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высота х ширина х длина), мм, не более | 15х200х410 |
| Масса, кг, не более | 0,38 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | от +5 до +40 90 от 70 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус антенны методом наклейки.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. |
| Антенна логопериодическая пассивная «АЛП-12» | ЛИБЮ.464656.001 | 1 |
| Переходник | N гн. - SMA гн. | 1 |
| Переходник | N шт. - SMA гн. | 1 |
| Кейс упаковочный | ЛИБЮ.321426.025 | 1 |
| Руководство по эксплуатации, паспорт | ЛИБЮ.464656.001ПС | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 71672-18 «Инструкция. Антенны логопериодические пассивные «АЛП-12». Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 20.10.2017 г. Основные средства поверки:
- анализатор цепей векторный №224А (регистрационный номер в Федеральном информационном фонде (рег. №) 53568-13);
- установка измерительная К2П-71 (рег. № 26235-03);
- антенна измерительная П6-23М (рег. № 24810-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн с требуемой точностью.
Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц
ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
ЛИБЮ.464656.001ТУ Антенна логопериодическая пассивная «АЛП-12»
| Зарегистрировано поверок | 147 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
