| Номер в госреестре | 71676-18 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | Calog мод. Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R |
| Изготовитель | "Digital Process Measurement (Pty) Ltd.", ЮАР |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R (далее - калибраторы) предназначены для:
- измерений и воспроизведений напряжения постоянного тока;
- измерений и воспроизведений силы постоянного тока;
- измерений и воспроизведений электрических сигналов термопар;
- измерений и воспроизведений электрических сигналов термопреобразователей сопротивления;
- измерений и воспроизведений электрического сопротивления постоянному току;
- измерений давления.
Принцип действия калибраторов в режиме измерений основан на аналого-цифровом преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на цифровом дисплее. Принцип действия калибраторов в режиме воспроизведений калиброванных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых или хранящихся в памяти микро-ЭВМ, в аналоговые сигналы, поступающие на выходные гнезда калибраторов.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы. Управление калибраторами осуществляется оператором непосредственно клавишами управления, расположенными на лицевой панели прибора, либо дистанционно с клавиатуры компьютера, подключенного к калибратору через порт USB.
Основные узлы калибраторов: блок питания, микропроцессор, модули АЦП/ЦАП, ЖК-дисплей, клавиатура. Для регистрации, хранения и передачи полученных результатов измерений (кроме встроенной памяти) калибраторы оборудованы разъемом для подключения внешней SD-карты памяти и интерфейсом USB.
Модели калибраторов идентичны по принципу действия и отличаются друг от друга функциональными возможностями, конструкцией корпуса, расположением органов управления, диапазонами измерений, пределами допускаемых погрешностей, габаритными размерами и массой.
Калибраторы имеют функции контроля степени заряда батареи питания и автоматического отключения при простое. Для привязки результатов измерения ко времени их выполнения калибраторы имеют системные часы.
Калибраторы представляют собой переносные цифровые измерительные приборы с расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш, и кнопок для задания режима измерений или воспроизведений, а также для набора, ввода или вывода значений физических величин. На боковых панелях калибраторов размещены клеммы измерительных входов (выходов).
Калибраторы модификации Calog-Pressure II-R в режиме измерения давления работают с внешними преобразователями давления измерительными PR, PA, PAA, PRD, PD, DCX фирмы «KELLER AG fur Druckmeasurement», Швейцария (регистрационный номер в Федеральном информационном фонде 49250-16), имеющими цифровой выходной сигнал RS-485.

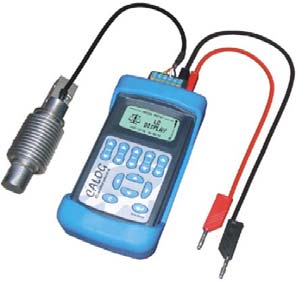

Общий вид, места пломбирования и нанесения знака поверки калибраторов представлены на рисунке 1.
в
Calog-Pressure II-R Calog-TEMP-R
Рисунок 1 - Общий вид, места пломбирования и нанесения знака поверки
Калибраторы имеют встроенное программное обеспечение (далее - ПО). Характеристики приведены в таблице 1. Версия встроенного ПО, отображаемая калибратором, должна быть не ниже указанной в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение | |||
| Calog-LC II-R | Calog-Loop II-R | Calog- TEMP-R | Calog-Pressure II-R | |
| Идентификационное наименование ПО | Микропрограмма | |||
| Номер версии (идентификационный номер ПО), не ниже | 1.05 | 1.03 | 1.15 | 1.02 |
| Цифровой идентификатор ПО | - | |||
| Алгоритм вычисления цифрового идентификатора ПО | md5 | |||
Уровень защиты программного обеспечение от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 - 10.
Таблица 2 - Измерение напряжения постоянного тока (в том числе измерение электрических сигналов термопар) ___
| Модификация | Диапазон измерений | Цена единицы младшего разряда | Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока * |
| Calog-LC II-R | от -5 до +35 мВ | 1 мкВ | ±(0,00005-ик + 1 е.м.р.) мВ |
| от 0 до 20 В | 1 мВ | ±(0,00005-ик + 1 е.м.р.) В | |
| Calog-Loop II-R | от 0 до 32 В | 1 мВ | ±(0,00005-ик + 1 е.м.р.) В |
| Calog-TEMP-R | от -10 до +100 мВ | 1 мкВ | ±(0,0001- ик + 1 е.м.р.) мВ |
| Calog-Pressure II-R | от 0 до 32 В | 1 мВ | ±(0,00005-ик + 1 е.м.р.) В |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока: ик - верхний предел измерений, мВ (В); е.м.р. - единица младшего разряда. | |||
Таблица 3 - Воспроизведение напряжения постоянного тока (в том числе воспроизведение сигналов термопар) ___
| Модификация | Диапазон воспроизведений, мВ | Цена единицы младшего разряда, мкВ | Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, мВ * |
| Calog-LC II-R | от -5 до +35 | 1 | ±(0,00005-ик + 1 е.м.р.) |
| Calog-TEMP-R | от -10 до +100 | ±(0,0001-ик + 1 е.м.р.) | |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока: ик - верхний предел воспроизведений, мВ; е.м.р. - единица младшего разряда. | |||
Таблица 4 - Измерение силы постоянного тока
| Модификация | Диапазон измерений, мА | Цена единицы младшего разряда, мкА | Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА * |
| Calog-LC II-R | от 0 до 24 | 1 | ±(0,00017к + 1 е.м.р.) |
| Calog-Loop II-R | ±(0,00017к + 1 е.м.р.) | ||
| Calog-TEMP-R | ±(0,0002 /к + 1 е.м.р.) | ||
| Calog-Pressure II-R | ±(0,00017к + 1 е.м.р.) | ||
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений силы постоянного тока: 1к - верхний предел измерений, мА; е.м.р. - единица младшего разряда. | |||
| Модификация | Диапазон воспроизведений, мА | Цена единицы младшего разряда, мкА | Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА * |
| Calog-LC II-R | от 0 до 24 | 1 | ±(0,000Г/к + 1 е.м.р.) |
| Calog-Loop II-R | ±(0,000Г/к + 1 е.м.р.) | ||
| Calog-TEMP-R | ±(0,0002 /к + 1 е.м.р.) | ||
| Calog-Pressure II-R | ±(0,000Г/к + 1 е.м.р.) | ||
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности воспроизведений силы постоянного тока: 1к - верхний предел воспроизведений, мА; е.м.р. - единица младшего разряда. | |||
Таблица 6 - Измерение электрического сопротивления постоянному току (измерение электрических сигналов термопреобразователей сопротивления)_
| Модификация | Диапазон измерений, Ом | Цена единицы младшего разряда, Ом | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом * |
| Calog-LC II-R | от 0 до 2000 | 0,1 | ±(0,0003 Як + 1 е.м.р.) |
| Calog-TEMP-R | от 0 до 400 | 0,01 | ±(0,0005 Як + 1 е.м.р.) |
| от 0 до 2200 | 0,1 | ±(0,0005 Як + 1 е.м.р.) | |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: Як - верхний предел измерений, Ом; е.м.р. - единица младшего разряда. | |||
Таблица 7 - Воспроизведение электрического сопротивления постоянному току (в том числе
| воспроизведение электрических сигналов термоп | реобразователей сопротивления) | ||
| Модификация | Диапазон воспроизведений, Ом | Цена единицы младшего разряда, Ом | Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току, Ом * |
| Calog-TEMP-R | от 10 до 400 | 0,01 | ±(0,0005 Як + 1 е.м.р.) |
| от 400,1 до 2000 | 0,1 | ±(0,0005 Як + 1 е.м.р.) | |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: Як - верхний предел воспроизведений, Ом; е.м.р. - единица младшего разряда. | |||
Таблица 8 - Измерение электрического сопротивления изоляции (рабочее напряжение 50 В)
| Модификация | Диапазон измерения, МОм | Цена единицы младшего разряда, МОм | Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции, МОм * |
| Calog-LC II-R | от 0 до 1000 | 1 | ±(0,05Як + 1 е.м.р.) |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: Як - верхний предел измерений, МОм; е.м.р. - единица младшего разряда. | |||
| Модификация | Датчик | Диапазоны измерений, °C | Цена единицы младшего разряда, °C | Пределы допускаемой абсолютной погрешности измерений сигналов термопар и термопреобразователей сопротивления, °С * |
| Calog-TEMP-R | Термопары K, J, T, E, N, L | Согласно ГОСТ Р 8.5852001 | 0,1 | ±(0,001-Гк + 1 е.м.р.) |
| Термопары B, R, S | ±(0,01Тк + 1 е.м.р.) | |||
| Термопара U | от -200 до +600 (от -5,7 до +34,31 мВ) | 0,1 | ±(0,001Гк + 1 е.м.р.) | |
| Термометры сопротивления Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120 | Согласно ГОСТ 6651-2009 | 0,01 | ±(0,001-Гк + 1 е.м.р.) | |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений сигналов термопар и термопреобразователей сопротивления: Гк - верхний предел измерений, °C; е.м.р. - единица младшего разряда. | ||||
Таблица 10 - Воспроизведение сигналов термопар и термопреобразователей сопротивления
| Модификация | Датчик | Диапазоны измерений, °C | Цена единицы младшего разряда, °C | Пределы допускаемой абсолютной погрешности воспроизведений сигналов термопар и термопреобразователей сопротивления, °С * |
| Calog-TEMP-R | Термопары K, J, T, E, N, L | Согласно ГОСТ Р 8.585-2001 | 0,1 | ±(0,001-Гк + 1 е.м.р.) |
| Термопары B, R, S | ±(0,01Гк + 1 е.м.р.) | |||
| Термопара U | от -200 до +600 (от -5,7 до 34,31 мВ) | 0,1 | ±(0,001-Гк + 1 е.м.р.) | |
| Термометры сопротивления Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120 | Согласно ГОСТ 6651-2009 | 0,01 | ±(0,001-Гк + 1 е.м.р.) | |
| Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности воспроизведений сигналов термопар и термопреобразователей сопротивления: Гк - верхний предел воспроизведений, °C; е.м.р. - единица младшего разряда. | ||||
| Наименование характеристики | Значение |
| Напряжение постоянного тока источника питания, В | от 12 до 15 (встроенный аккумулятор) |
| Габаритные размеры без защитного кожуха (длинахширинахвысота), мм, не более | 77x149x34 |
| Габаритные размеры с защитным кожухом (длинахширинахвысота), мм, не более | 86x155x43 |
| Масса, кг, не более | 0,48 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительной влажности при температуре окружающего воздуха +25 °С, % | от 0 до +35* от 0 до +50 до 85 |
| Средняя наработка на отказ, ч | 88 000 |
| Средний срок службы, лет | 10 |
| Примечание - * - только для модификации Calog-LC II-R | |
наносится на эксплуатационную документацию калибратора методом типографической печати.
Комплектность калибраторов представлена в таблице 12.
Таблица 12
| Наименование | Количество |
| 1. Калибратор многофункциональный Calog модификации Calog-LC II-R (Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R) | 1 шт. |
| 2. Руководство по эксплуатации | 1 экз. |
| 3. Методика поверки ИЦРМ-МП-196-17 | 1 экз. |
| 4. Кейс для переноски | 1 шт. |
| 5. Комплект кабелей | 1 шт. |
| 6. Зарядное устройство | 1 шт. |
| 7. Сетевой шнур питания | 1 шт. |
| 8. Карта памяти | Согласно заказу |
| 9. Преобразователи давления измерительные PR, PA, PAA, PRD, PD, DCX* | Согласно заказу |
| Примечание - * - поставляются только по спецзаказу для модификаций Calog-Pressure II-R | |
осуществляется по документу ИЦРМ-МП-196-17 «Калибраторы многофункциональные Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R. Методика поверки», утвержденному ООО «ИЦРМ» 20.11.2017 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720A (регистрационный номер в Федеральном информационном фонде 52495-13);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- калибратор электрического сопротивления КС-100К5Т (регистрационный номер в Федеральном информационном фонде 38140-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус калибраторов и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
