| Номер в госреестре | 71687-18 |
| Наименование СИ | Анализаторы химических источников тока |
| Обозначение типа СИ | АСК |
| Изготовитель | Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы химических источников тока АСК (далее - анализаторы) предназначены для воспроизведений и измерений напряжения и силы постоянного тока, мощности и сопротивления нагрузки.
Принцип действия анализаторов основан на воспроизведении и изменении напряжения, силы тока, мощности или сопротивления при тестировании различных химических источников тока (ХИТ) путем формирования регулируемых и стабилизированных значений напряжения, силы тока, мощности и сопротивления, которые не зависят от процессов, происходящих в тестируемом ХИТ.
Анализаторы могут функционировать в режиме воспроизведения по заданному закону во времени зарядного (разрядного) напряжения, силы зарядного (разрядного) тока, зарядной (разрядной) мощности и разрядного сопротивления, с одновременным измерением напряжения на ХИТ и силы тока (заряда или разряда) через ХИТ. Регулировка выходных значений напряжения, силы тока, мощности и сопротивления осуществляется на основе сигналов обратной связи, поступающих непосредственно с клемм. Сигналы обратной связи обрабатываются микроконтроллером, который формирует управляющие сигналы для встроенного источника тока и встроенной электронной нагрузки.
Анализаторы выпускаются в следующих модификациях: АСК2.5.10.1, АСК2.5.10.2, АСК2.5.10.8, АСК150.24.1750.1, АСК75.48.1750.1, АСК100.24.650.1 АСК50.48.650.1, которые отличаются диапазонами воспроизведений и измерений напряжения, силы постоянного тока, а также числом каналов.
Пример расшифровки условного обозначения АСКХХХ.ХХ.ХХХХ.Х
Количество каналов_
Максимальная мощность заряда или разряда ХИТ, Вт
Максимальное напряжение на ХИТ, В_
Максимальная сила тока заряда или разряда ХИТ, А Наименование типа средства измерений
Часть модификаций анализаторов снабжена внешними датчиками температуры, используемыми для контроля температуры ХИТ и выполнения защитных функций.
Управление анализаторами, их конфигурирование, запуск теста ХИТ, наблюдение за ходом тестирования, получение и вывод результатов измерений осуществляется через интерфейс связи Ethernet с помощью программного обеспечения Ys1, Ys2, Ys8 или Yp1 (в зависимости от модификации анализатора), установленного на внешнем персональном компьютере.
Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе для настольного или стоечного размещения.
Для модификаций анализаторов АСК150.24.1750.1, АСК75.48.1750.1, АСК100.24.650.1 и АСК50.48.650.1 на передней панели расположен тумблер - индикатор включения питания, разъемы для подключения тестируемого ХИТ, разъем для подключения датчика температуры тестируемого ХИТ, разъем сети питания 220 В, разъем интерфейса Ethernet, группа светодиодных индикаторов, клемма заземления. На задней панели приборов расположен вентилятор охлаждения.
Для модификаций анализаторов АСК2.5.10.1, АСК2.5.10.2 и АСК2.5.10.8 на передней панели расположен тумблер - индикатор включения питания, контактные устройства для подключения тестируемых ХИТ, светодиодные индикаторы. На задней панели расположен разъем питания 220 В, разъем интерфейса Ethernet, клемма заземления, вентилятор охлаждения.
Пломбировка анализаторов от несанкционированного доступа осуществляется путем нанесения наклейки на боковую часть корпуса с левой стороны.

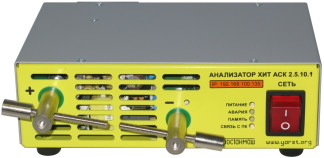

Общий вид средства измерений представлен на рисунках 1 - 5.
Управление настройками, параметрами и режимами работы приборов, получение и вывод результатов измерений на дисплей ПК и в файлы результатов осуществляется посредством программного обеспечения.
Программное обеспечение реализовано без выделения метрологически значимой части. Идентификационные данные программного обеспечения приборов представлены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ys1, Ys2, Ys8 или Yp1 |
| Номер версии (идентификационный номер) ПО | Не ниже V7.1.100 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики анализаторов АСК150.24.1750.1
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений силы | от -40 до +40 |
| постоянного тока, А | от -150 до +150 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведений силы постоянного тока, А | |
| - в диапазоне от -40 до +40 | ±0,4 |
| - в диапазоне от -150 до +150 | ±1,5 |
| Пределы допускаемой абсолютной | |
| погрешности измерений силы постоянного тока, А | |
| - в диапазоне от -40 до +40 | ±0,2 |
| - в диапазоне от -150 до +150 | ±0,75 |
| Диапазон воспроизведений напряжения | от 1 до 5 |
| постоянного тока, В | от 1 до 24 |
| Диапазон измерений напряжения постоянного | от 0 до 5 |
| тока, В | от 0 до 24 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведений напряжения постоянного тока, В | |
| - в диапазоне от 1 до 5 | ±0,0125 |
| - в диапазоне от 1 до 24 | ±0,06 |
| Пределы допускаемой абсолютной погрешности | |
| измерений напряжения постоянного тока, В | |
| - в диапазоне от 0 до 5 | ±0,0125 |
| - в диапазоне от 0 до 24 | ±0,06 |
| Пределы допускаемой абсолютной погрешности воспроизведений единиц времени, с | 01 ,0 о" 4^( +( ,2 0 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | 0,2+((изм0,001) |
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений силы | от -20 до +20 |
| постоянного тока, А | от -75 до +75 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведений силы постоянного тока, А | |
| - в диапазоне от -20 до +20 | ±0,2 |
| - в диапазоне от -75 до +75 | ±0,75 |
| Пределы допускаемой абсолютной погрешности | |
| измерений силы постоянного тока, А | |
| - в диапазоне от -20 до +20 | ±0,1 |
| - в диапазоне от -75 до +75 | ±0,375 |
| Диапазон воспроизведений напряжения | от 1 до 10 |
| постоянного тока, В | от 1 до 48 |
| Диапазон измерений напряжения постоянного | от 0 до 10 |
| тока, В | от 0 до 48 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведений напряжения постоянного тока, В | |
| - в диапазоне от 1 до 10 | ±0,025 |
| - в диапазоне от 1 до 48 | ±0,12 |
| Пределы допускаемой абсолютной погрешности | |
| измерений напряжения постоянного тока, В | |
| - в диапазоне от 0 до 10 | ±0,025 |
| - в диапазоне от 0 до 48 | ±0,12 |
| Пределы допускаемой абсолютной погрешности воспроизведений единиц времени, с | 0, 2 ( ё 0, 0 1 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | 0,2+(Ризм0,001) |
Таблица 4 - Метрологические характеристики анализаторов АСК100.24.650.1
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений силы | от -26,6 до +26,6 |
| постоянного тока, А | от -100 до +100 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А - в диапазоне от -26,6 до +26,6 | ±0,266 |
| - в диапазоне от -100 до +100 | ±1 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А - в диапазоне от -26,6 до +26,6 | ±0,133 |
| - в диапазоне от -100 до +100 | ±0,5 |
| Диапазон воспроизведений напряжения | от 1 до 5 |
| постоянного тока, В | от 1 до 24 |
| Диапазон измерений напряжения постоянного | от 0 до 5 |
| тока, В | от 0 до 24 |
| Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В - в диапазоне от 1 до 5 | ±0,0125 |
| - в диапазоне от 1 до 24 | ±0,06 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В - в диапазоне от 0 до 5 - в диапазоне от 0 до 24 | ±0,0125 ±0,06 |
| Пределы допускаемой абсолютной погрешности воспроизведений единиц времени, с | 0,2+(W0,001) |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | 0, 2 ( К W 0, 0 1 |
Таблица 5 - Метрологические характеристики анализаторов АСК50.48.650.1
| Наименование характеристики | Значение |
| Диапазон воспроизведений и измерений силы | от -13,3 до +13,3 |
| постоянного тока, А | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведений силы постоянного тока, А | |
| - в диапазоне от -13,3 до +13,3 А | ±0,133 |
| - в диапазоне от -50 до +50 А | ±0,5 |
| Пределы допускаемой абсолютной погрешности | |
| измерений силы постоянного тока, А | |
| - в диапазоне от -13,3 до +13,3 А | ±0,0665 |
| - в диапазоне от -50 до +50 А | ±0,25 |
| Диапазон воспроизведений напряжения | от 1 до 10 |
| постоянного тока, В | от 1 до 48 |
| Диапазон измерений напряжения постоянного | от 0 до 10 |
| тока, В | от 0 до 48 |
| Пределы допускаемой абсолютной погрешности | |
| воспроизведений напряжения постоянного тока, В | |
| - в диапазоне от 1 до 10 | ±0,025 |
| - в диапазоне от 1 до 48 | ±0,12 |
| Пределы допускаемой абсолютной погрешности | |
| измерений напряжения постоянного тока, В | |
| - в диапазоне от 0 до 10 | ±0,025 |
| - в диапазоне от 0 до 48 | ±0,12 |
| Пределы допускаемой абсолютной погрешности воспроизведений единиц времени, с | 0,2+(W0,001) |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | 0, 2 ( К W 0, 0 1 |
Таблица 6 - Метрологические характеристики анализаторов АСК2.5.10.1, АСК2.5.10.2, АСК2.5.10.8
| Наименование характеристики | Единица величины | Значение |
| Диапазон воспроизведений и измерений силы постоянного тока | мкА | от -50 до +50 от -200 до +200 |
| мА | от -1 до +1 от -5 до +5 от -20 до +20 от -100 до +100 | |
| А | от -0,5 до +0,5 от -2,5 до +2,5 |
| Наименование характеристики | Единица величины | Значение |
| Пределы допускаемой абсолютной погрешности | ±0,5 | |
| воспроизведений силы постоянного тока | мкА | ±2 |
| - в диапазоне от -50 до +50 мкА | ±0,01 | |
| - в диапазоне от -200 до +200 мкА | мА | ±0,05 |
| - в диапазоне от -1 до +1 мА | ±0,2 | |
| - в диапазоне от -5 до +5 мА | ±1 | |
| - в диапазоне от -20 до +20 мА | ||
| - в диапазоне от -100 до +100 мА | А | |
| - в диапазоне от -0,5 до +0,5 А | ±0,005 | |
| - в диапазоне от -2,5 до +2,5 А | ±0,025 | |
| Пределы допускаемой абсолютной | ±0,25 | |
| погрешности измерений силы постоянного тока | мкА | ±1 |
| - в диапазоне от -50 до +50 мкА | ±0,005 | |
| - в диапазоне от -200 до +200 мкА | мА | ±0,025 |
| - в диапазоне от -1 до +1 мА | ±0,1 | |
| - в диапазоне от -5 до +5 мА | ±0,5 | |
| - в диапазоне от -20 до +20 мА | ||
| - в диапазоне от -100 до +100 мА | А | |
| - в диапазоне от -0,5 до +0,5 А | ±0,0025 | |
| - в диапазоне от -2,5 до +2,5 А | ±0,0125 | |
| Диапазон воспроизведений и измерений напряжения постоянного тока | В | от -4,5 до +4,5 |
| Пределы допускаемой абсолютной погрешности | ||
| воспроизведений и измерений напряжения | В | ± 0,0225 |
| постоянного тока | ||
| Пределы допускаемой абсолютной погрешности воспроизведений единиц времени, с | с | 0,2+((зад0,001) |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | с | 0,2+((изм0,001) |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно анализируемых ХИТ | от 1 до 8 |
| Параметры электрического питания | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, В-А, не более - АСК2.5.10.1 | 20 |
| - АСК2.5.10.2 | 40 |
| - АСК2.5.10.8 | 150 |
| - АСК75.48.1750.1, АСК150.24.1750.1 | 2200 |
| - АСК50.48.650.1, АСК100.24.650.1 | 900 |
| Габаритные размеры (высотахширинахглубина), мм - АСК2.5.10.1 | 70х195х190 |
| - АСК2.5.10.2 | 120х182х202 |
| - АСК2.5.10.8 | 143x483x198 |
| - АСК50.48.650.1, АСК100.24.650.1 | 120x140x460 |
| - АСК75.48.1750.1, АСК150.24.1750.1 | 120x140x540 |
| Наименование характеристики | Значение |
| Масса, кг, не более | |
| - АСК2.5.10.1 | 1,5 |
| - АСК2.5.10.2 | 2,2 |
| - АСК2.5.10.8 | 7 |
| - АСК50.48.650.1, АСК100.24.650.1 | 8,1 |
| - АСК75.48.1750.1, АСК150.24.1750.1 | 10,4 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность воздуха, % | от 20 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 5 |
наносится на лицевую панель анализаторов методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор химических источников тока АСК | АСК2.5.10.1, АСК2.5.10.2, АСК2.5.10.8, АСК50.48.650.1, АСК100.24.650.1, АСК75.48.1750.1, АСК150.24.1750.1 | 1 шт. |
| Кабель питания 220 В | - | 1 шт. |
| Кабель интерфейсный Ethernet | - | 1 шт. |
| Провода силовые (для модификаций АСК150.24.1750.1, АСК75.48.1750.1, АСК100.24.650.1, АСК50.48.650.1) | - | 1 комп. |
| Комплект крепежа для подключения силовых проводов к ХИТ (для модификаций АСК150.24.1750.1, АСК75.48.1750.1, АСК100.24.650.1, АСК50.48.650.1) | - | 1 комп. |
| Провода потенциальные экранированные с зажимами типа «крокодил» (для модификаций АСК150.24.1750.1, АСК75.48.1750.1, АСК100.24.650.1, АСК50.48.650.1) | - | 1 комп. |
| Датчик температуры ХИТ (для модификаций АСК150.24.1750.1, АСК75.48.1750.1, АСК100.24.650.1, АСК50.48.650.1) | - | 1 шт. |
| Комплект проводов с зажимами типа «крокодил» (для модификаций АСК2.5.10.1, АСК2.5.10.2, АСК2.5.10.8) | - | до 8 комп. |
| Перемычки для параллельной работы каналов (для модификаций АСК2.5.10.2, АСК2.5.10.8) | - | 1 комп. |
| Наименование | Обозначение | Количество |
| Крепеж для подключения проводов с зажимами типа «крокодил» (для модификаций АСК2.5.10.1, АСК2.5.10.2, АСК2.5.10.8) | - | 1 комп. |
| Крепеж для монтажа анализатора в стойку 19" (для модификации АСК2.5.10.8) | - | 1 комп. |
| Программное обеспечение на носителе | Ys1, Ys2, Ys8, Yp1 (в зависимости от модификации) | 1 экз. |
| Формуляр | 004ЯРСТ.0000-0 ФО, 005ЯРСТ.0000-0 ФО, 006ЯРСТ.0000-0 ФО, 007ЯРСТ.0000-0 ФО, 008ЯРСТ.0000-0 ФО, 009ЯРСТ.0000-0 ФО, 010ЯРСТ.0000-0 ФО (в зависимости от модификации) | 1 экз. |
| Руководство по эксплуатации | 004ЯРСТ.0000-0 РЭ, 005ЯРСТ.0000-0 РЭ, 006ЯРСТ.0000-0 РЭ, 007ЯРСТ.0000-0 РЭ, 008ЯРСТ.0000-0 РЭ, 009ЯРСТ.0000-0 РЭ, 010ЯРСТ.0000-0 РЭ (в зависимости от модификации) | 1 экз. |
| Методика поверки | РТ-МП-5236-551-2018 | 1 экз. |
| Тара упаковочная | - | 1 шт. |
осуществляется по документу РТ-МП-5236-551-2018 «ГСИ. Анализаторы химических источников тока АСК. Методика поверки», утвержденному ФБУ «Ростест-Москва» 24 февраля 2018 г. Основные средства поверки:
- нагрузки электронные 63802-ТЕСТ, 63803-ТЕСТ, 63804-ТЕСТ (регистрационный номер в Федеральном информационном фонде 55416-13);
- нагрузки электронные АКИП-1317, АКИП-1318, АКИП-1319, АКИП-1320, АКИП-1321, АКИП-1322 (регистрационный номер в Федеральном информационном фонде 40236-08);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- шунты токовые АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4032-004-63711239-2018 Анализаторы химических источников тока АСК. Технические условия
