Тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М (далее - приборы) предназначены для измерений электрического сопротивления.
Тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М (далее - приборы) предназначены для измерений электрического сопротивления.
| Номер в госреестре | 71688-18 |
| Наименование СИ | Тераомметры, миллиомметры, омметры |
| Обозначение типа СИ | ПрофКиП Е6-13М (тераомметры), ПрофКиП Е6-18/1М (миллиомметры), ПрофКиП Щ306М (омметры) |
| Изготовитель | Общество с ограниченной ответственностью "ПрофКИП" (ООО "ПрофКИП"), Московская обл., г. Мытищи |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М (далее - приборы) предназначены для измерений электрического сопротивления.
Принцип действия приборов основан на аналогово-цифровом преобразовании входных сигналов. Измерение электрического сопротивления происходит при приложении напряжения постоянного тока заданной величины.
Тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М представляют собой многофункциональные измерительные приборы, выполненные в пластмассовом ударопрочном корпусе. Управление процессом измерения осуществляется при помощи встроенного микроконтроллера.
Приборы отличаются между собой диапазонами измерений сопротивлений, сервисными функциями, габаритными размерами, массой.
Передняя панель корпуса приборов оснащена измерительными разъемами и органами управления и индикации, на задней панели расположены разъемы интерфейсов, разъем сети питания.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка путем нанесения наклейки на заднюю панель корпуса.

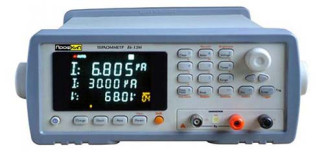

Общий вид средства измерений и место пломбировки представлен на рисунках 1-4.
&
Место
пломбировки
Управление настройками и параметрами режима работы приборов, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение реализовано без выделения метрологически значимой части. Уровень защиты программного обеспечения «низкий» в соответствии с Р
|
50.2.077-2014. Таблица 1 - Идентификационные данные программного |
обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PROFKEEP |
|
Номер версии (идентификационный номер) ПО |
REV |
|
Цифровой идентификатор ПО |
не нижеV2.2 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
- |
Таблица 2 - Метрологические характеристики тераомметров ПрофКиП Е6-13М
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 1105 до 1-1013 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % 5 7 - в диапазоне от 110 до 110 Ом 7 10 - в диапазоне от 110 до 110 Ом - в диапазоне от 11010 до 11013 Ом |
±2 ±4 ±6 |
Таблица 3 - Метрологические характеристики миллиомметров ПрофКиП Е6-18/1М
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 110-4 до 3 104 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % В режиме (Slow) 3 2 - в диапазоне от 110 до 3 10 Ом 2 3 - в диапазоне от 3 10 до 3 10 Ом - в диапазоне от 3 103 до 3 104 Ом В режиме (Medium) 4 2 - в диапазоне от 110 до 3 10 Ом 2 3 - в диапазоне от 3 10 до 3 10 Ом - в диапазоне от 3 103 до 3 104 Ом |
±(0,2+(0,03^ВД ±(0,1+(0,03^пВД ±(0,2+(0,03^ВД ±(0,3+(0,05^ВД ±(0,2+(0,03^пВД ±(0,3+(0,05^ВД |
|
Где Rп - значение установленного предела измерений, Ом Rx - значение измеряемого сопротивления, Ом |
|
Таблица 4 - Метрологические характеристики омметров ПрофКиП Щ306М
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 1-10-3 до 1107 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % Измерительными проводами, оснащёнными зажимами типа «прищепка» 3 2 - в диапазоне от 110 до 110 Ом 2 1 - в диапазоне от 110 до 110 Ом - в диапазоне от 110"1 до 1 Ом - в диапазоне от 1 до 10 Ом - в диапазоне от 10 до 100 Ом - в диапазоне от 100 до 110 Ом - в диапазоне от 1103 до 1104 Ом - в диапазоне от 1104 до 1105 Ом - в диапазоне от 1105 до 1106 Ом - в диапазоне от 1106 до 1107 Ом |
±(0,5+^ад ±(0,5+(0,5^пВД ±(0,1+(0,08^пВД ±(0,05+(0,005*n/Rx)) ±(0,02+(0,005^Л)) ±(0,02+(0,005^п^х)) ±(0,02+(0,005^л)) ±(0,02+(0,005^п^х)) ±(0,3+(0,05^пВД ±(0,5+(0,05^«) |
|
Где Rп - значение установленного предела измерений, Ом Rx - значение измеряемого сопротивления, Ом |
|
|
Наименование характеристики |
Значение |
|
Измерительными проводами по «четырехпроводной» схеме 3 2 - в диапазоне от 110 до 1-10" Ом 2 1 - в диапазоне от 110 до 1-10" Ом - в диапазоне от 110-1 до 1 Ом - в диапазоне от 1 до 10 Ом - в диапазоне от 10 до 100 Ом - в диапазоне от 100 до 110 Ом - в диапазоне от 1103 до 1104 Ом - в диапазоне от 1104 до 1105 Ом - в диапазоне от 1105 до 1106 Ом - в диапазоне от 1106 до 1107 Ом |
±(0,1+(0,05^пВД ±(0,05+(0,005^пад ±(0,02+(0,002^п^х)) ±(0,01+(0,003^ад ±(0,01+(0,003^ад ±(0,01+(0,005^ад ±(0,02+(0,005^п^х)) ±(0,02+(0,005^п^х)) ±(0,3+(0,05^пВД ±(0,5+(0,05^п^х)) |
|
Где Rп - значение установленного предела измерений, Ом Rx - значение измеряемого сопротивления, Ом |
|
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
220±42 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, Вт, не более: |
|
|
- тераомметры ПрофКиП Е6-13М |
30 |
|
- миллиомметры ПрофКиП Е6-18/1М |
20 |
|
- омметры ПрофКиП Щ306М |
20 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: |
|
|
- тераомметры ПрофКиП Е6-13М |
264х107х350 |
|
- миллиомметры ПрофКиП Е6-18/1М |
264х105х350 |
|
- омметры ПрофКиП Щ306М |
264x105x350 |
|
Масса, кг, не более: |
|
|
- тераомметры ПрофКиП Е6-13М |
5 |
|
- миллиомметры ПрофКиП Е6-18/1М |
3,5 |
|
- омметры ПрофКиП Щ306М |
3,5 |
|
Условия эксплуатации |
|
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
от 75 до 98 |
|
- атмосферное давление, кПа |
от 84 до 107 |
наносится на заднюю панель приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тераомметр миллиомметр |
ПрофКиП Е6-13М -ПрофКиП Е6-18/1М |
1 шт. |
оммметр
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Кабель питания |
- |
1 шт. |
|
Кабель измерительный |
- |
2 шт. |
|
Кабель измерительный экранированный |
- |
1 шт. |
|
Вставка плавкая |
- |
1 шт. |
|
Колодка для разъёма ДУ |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5289-551-2018 |
1 экз. |
осуществляется по документу РТ-МП-5289-551-2018 «ГСИ. Тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 02 апреля 2018 г.
Основные средства поверки:
- калибраторы электрического сопротивления КС-50k0-10G0, КС-50k0-100G0, КС-100k0-5T0, КС-1000-10ТО, КС-10000-20ТО (регистрационный номер в Федеральном информационном фонде 54539-13);
- катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде 1162-58);
- меры электрического сопротивления Р3026 (регистрационный номер в Федеральном информационном фонде 8478-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ПРШН.4221-022-68134858-2018 Тераомметры ПрофКиП Е6-13М, миллиомметры ПрофКиП Е6-18/1М, омметры ПрофКиП Щ306М. Общие технические условия
| Зарегистрировано поверок | 1519 |
| Поверителей | 95 |
| Актуальность данных | 07.12.2024 |
