| Номер в госреестре | 71695-18 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Теплосмарт |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственная фирма «РАСКО»(ООО «НПФ «РАСКО»), г. Москва; Акционерное общество «Энергосервисная компания 3Э»(АО «ЭСКО 3Э»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики Теплосмарт (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, энергии охлаждения, тепловой мощности, объемного расхода (объема), температуры, разности температур теплоносителя (воды) в системах тепло-и водоснабжения.
Конструктивно теплосчетчики состоят из:
- ультразвукового расходомера;
- пары термопреобразователей сопротивления (далее - комплекта датчиков температуры);
- вычислителя.
Принцип действия теплосчетчика основан на обработке вычислителем измерительных сигналов, поступающих от первичных измерительных преобразователей (далее - ПИП) объемного расхода, температуры с дальнейшим вычислением и отображением на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:
- количества тепловой энергии, Гкал;
- количества энергии охлаждения, Гкал;
- тепловой мощности, Гкал/ч;
- объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;
- объема теплоносителя в подающем и обратном трубопроводах, м3;
- объема горячей и холодной воды в тупиковых системах, м3;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- даты и времени;
- времени наработки, ч.
Теплосчетчики выпускаются следующих модификаций и исполнений:
Теплосчетчик Теплосмарт ДУ ХХ - Х - Х
Диаметр условного
прохода (Ду), мм:
15, 20, 25, 32, 40_
Класс точности: 1, 2
Наличие импульсных входов:
- 1 - с 4-мя импульсными входами1;
- 0 - без импульсных входов_
Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:
- времени штатной работы теплосчетчика, ч;
- времени действий нештатных ситуаций, ч.
Теплосчетчики обеспечивают передачу данных по интерфейсу связи RS-485 (протокол обмена Modbus).
Теплосчетчики могут использоваться:
- для измерения тепла в тупиковой системе горячего водоснабжения;
- как счетчики горячей воды, определяющие объем воды, температура которой выше заданного значения;
- как счетчики объема холодной воды.

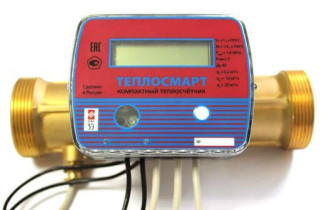

Общий вид теплосчетчиков показан на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Теплосчетчики имеют встроенное программное обеспечение (далее - ВПО), устанавливаемое в энергонезависимую память при выпуске из производства. При эксплуатации ВПО не может быть изменено, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ВПО приведены в таблице 1.
Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ВПО.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО | L u |
| Номер версии (идентификационный номер) ВПО, не ниже | 1.00 |
| Цифровой идентификатор ВПО | - |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода, Ду, мм | 15 | 20 | 25 | 32 | 40 |
| Минимальный объемный расход, Gmin, м3/ч | 0,012 | 0,05 | 0,07 | 0,12 | 0,2 |
| Номинальный объемный расход, G^, м3/ч | 0,15 | 2,5 | 3,5 | 6 | 10 |
| Максимальный объемный расход, Gmax, м3/ч | 1,5 | 5 | 7 | 12 | 20 |
| Монтажная длина, мм | 110 | 130 | 160 | 180 | 200 |
| Максимальное значение энергии, Гкал | 9999,9999 | ||||
| Максимальное значение объёма теплоносителя, м | 99999,999 | ||||
| Диапазон измерения температуры, °С | от 1 до 105 (от 1 до 130) | ||||
| Диапазон измерений разности температур, At, °С | от 3 до 104 (от 3 до 129) | ||||
| Характеристики импульсных входов: - тип подключения - длительность импульса, мс; - частота импульсов, Гц, не более - пороги переполнения | геркон, транзистор от 1 до 100 100 10000000,0 | ||||
| Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, % - класса 1 - класса 2 | ±(1+0,01Gmax/G), но не более ±3,5* ±(2+0,02Gmax/G), но не более ±5* | ||||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,0044) | ||||
| Пределы допускаемой относительной погрешности комплекта датчиков температуры, % | ±(0,5+3-Atmin/At)* | ||||
| Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), % - класса 1 - класса 2 | ±(2+4-Atmin/At+0,01-Gmax/G)* ±(3+4-Atmin/At+0,02-Gmax/G)* | ||||
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения входного аналогового сигнала (частотный или числоимпульсный) и преобразования его в значение объемного расхода или объема, импульс | ±1 на 1000 импульсов |
| Пределы допускаемой относительной погрешности вычислителя, % | ±(0,5+Atmin/At)* |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 |
| * Gmax . максимальное нормированное значение расхода; G - действительное значение объемного расхода; Atmin - минимальное значение разности температур; At - абсолютная разность температур в прямом и обратном трубопроводах. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С, при: - эксплуатации | от +5 до +50 |
| - хранении | от -40 до +55 |
| - диапазон относительной влажности воздуха, % | от 20 до 95 |
| - диапазон атмосферного давление, кПа | от 61 до 106,7 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления при Gmax, МПа, не более | 0,025 |
| Напряжение элемента питания постоянного тока, В | 3,6 ±0,1 |
| Габаритные размеры, мм, не более | 200х90х120 |
| Масса, г, не более | 1600 |
| Срок службы элемента питания, лет, не менее | 6 |
| Класс защиты по ГОСТ 14254 -2015 | IP67 |
| Средняя наработка на отказ, ч | 110000 |
| Средний срок службы, лет | 12 |
наносится на переднюю панель вычислителя и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик Теплосмарт* | 1 шт. | |
| Паспорт | 26.51.65.000-00111323367 ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.65.000-00111323367 РЭ | 1 экз. |
| Продолжение таблицы 4 | ||
| Наименование | Обозначение | Количество |
| Методика поверки | МЦКЛ.0232.МП | 1 экз. на партию |
| Комплект монтажных частей и принадлежностей* | 1 комплект | |
| е комплекта монтажных частей и у. | ||
| * Исполнение теплосчетчика и наличи принадлежностей определяется договором на поставк | ||
осуществляется по документу МЦКЛ.0232.МП «Теплосчетчики Теплосмарт. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.02.2018 г.
Основные средства поверки:
- поверочные установки с диапазоном воспроизведения расхода от 0,006 до 35 м3/ч, погрешностью измерений не более ±0,5 %;
- термостаты переливные прецизионные ТПП-1.0, диапазон воспроизводимых значений температуры от минус 35 °С до плюс 300 °С, нестабильность поддержания температуры ±0,01 °С (регистрационный № 33744-07);
- термостаты переливные прецизионные ТПП-1.1, диапазон воспроизводимых значений температуры от минус 40 °С до плюс 100 °С, нестабильность поддержания температуры ±0,01 °С (регистрационный номер № 33744-07);
- термометры сопротивления платиновые вибропрочные эталонные ПТСВ-2к-2, диапазон измерений от минус 260 °С до плюс 200 °С, 2-го разряда по ГОСТ 8.558-2009 (регистрационный № 49400-12);
- генератор сигналов специальной формы AWG-4105 (регистрационный номер № 53406-13). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбы теплосчетчика в соответствии с рисунком 2, а также в соответствующий раздел паспорта.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
| Зарегистрировано поверок | 663 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
