| Номер в госреестре | 71701-18 |
| Наименование СИ | Штангенглубиномер цифровой |
| Обозначение типа СИ | DIGI EOS 1500 |
| Изготовитель | "Demm", Италия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномер цифровой DIGI EOS 1500 (далее по тексту - штангенглубиномер) предназначен для измерений глубины элементов деталей.
Принцип действия штангенглубиномера основан на преобразовании линейного перемещения рамки штангенглубиномера в изменения напряжения в электрической схеме блока индикации с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенглубиномера. Также на рамке находятся кнопки выбора функции (mode), переход к заданным функциям (enter) и установка нулевого значения (zero). Питание штангенглубиномера осуществляется от съемного элемента питания.
Штангенглубиномер оснащен микрометрической подачей рамки.
В комплект поставки входят шесть пар сменных измерительных наконечников с плоскими, коническими и цилиндрическими измерительными поверхностями.

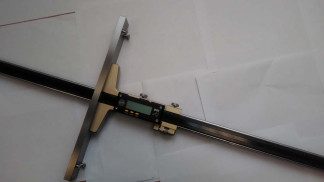

Внешний вид штангенглубиномера указан на рисунке 1
Все подвижные элементы штангенглубиномера снабжены стопорными винтами.
Таблица 1 - Основные метрологические и технические характеристики штангенглу биномера
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 1500 |
| Шаг дискретности, мм | 0,01 |
| Допуск плоскостности измерительной поверхности рамки, мм, не более | 0,005 |
| Допуск плоскостности измерительной поверхности штанги, мм, не более | 0,004 |
| Длина измерительной поверхности рамки, мм, не менее | 350 |
| Пределы допускаемой абсолютной погрешности*, мм | ±0,06 |
| Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - рамки - штанги | 8 6 о ^ о" о" |
| Габаритные размеры (ДхВхШ), мм, не более | 1700х350х38 |
| Масса, кг, не более | 2,7 |
| Условия эксплуатации: - нормальная область значений температур, °С - рабочая область значений температур, - относительная влажность воздуха, %, не более | От +15 до +25 От +10 до +35 80 |
| Средний срок службы, лет, не более | 5 |
| Примечание: *- указаны только при использовании сменных наконечников с конической измерительной поверхностью | |
наносят на футляр штангенглубиномера методом наклейки и на титульный лист паспорта типографским методом.
Таблица 2 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Штангенглубиномер | - | 1 шт. |
| Элемент питания | - | 1 шт. |
| Сменные измерительные наконечники | - | 12 шт. |
| Футляр | - | 1 шт. |
| Паспорт | ШГЦ.01.1500 ПС | 1 экз. |
| Методика поверки | МП 203-1-2018 | 1 экз. |
осуществляется по документу МП 203-1-2018 Штангенглубиномер цифровой DIGI EOS 1500. Методика поверки, утвержденному ФГУП «ВНИИМС» 15 января 2018 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
- плита поверочная класса точности 0 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационных документах.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10"9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Техническая документация фирмы-изготовителя.
