Осциллографы цифровые запоминающие RTM3002, RTM3004, RTA4004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие RTM3002, RTM3004, RTA4004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 71702-18 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | RTM3002, RTM3004, RTA4004 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма "Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие RTM3002, RTM3004, RTA4004 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 (далее - осциллографы) основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудновременных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Входные каналы осциллографов совместимы с разъемами BNC и оборудованы специальным интерфейсом для активных пробников. Интерфейс обеспечивает обнаружение, питание и управление активными пробниками фирмы-изготовителя, а также автоматическое обнаружение пассивных пробников, подключенных к каналам осциллографов. К осциллографам также возможно опциональное подключение логических пробников для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0.
Модели осциллографов цифровых запоминающих RTA4004 отличаются от RTM3002, RTM3004 погрешностью по частоте внутреннего опорного генератора, штатной полосой пропускания и объемом памяти. Модели осциллографов цифровых запоминающих RTM3002 имеют два входных канала, RTM3004, RTA4004 имеют четыре входных канала.
Осциллографы имеют следующие опции:
B1 - логические пробники;
B222/B242 - полоса пропускания 200 МГц;
B223/B243 - полоса пропускания 350 МГц;
B225/B245 - полоса пропускания 500 МГц;
B2210/B2410 - полоса пропускания 1 ГГц;
B6 - генератор сигналов произвольной формы.

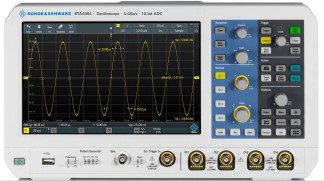

Общий вид осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО для RTM3002, RTM3004 для RTA4004 |
Firmware version RTM3000 Firmware version RTA4000 |
|
Номер версии (идентификационный номер) ПО для RTM3002, RTM3004 для RTA4004 |
версия 01.100 и выше версия 01.000 и выше |
|
Цифровой идентификатор ПО |
нет данных |
zy:
число каналов: 2 для RTM3002, 4 для RTM3004, RTA4004
i№llVA'A*A
^йййЯййЯЯййй?
шшндншшннГф
»V,V,V.y.V.?.
•туш*
•Ф®в#
Рисунок 2 - Схема пломбировки от несанкционированного доступа (A)
Основные метрологические и технические характеристики осциллографов цифровых запоминающих RTM3002, RTM3004, RTA4004 приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
|
1 |
2 |
|
|
Число каналов |
RTM3002 |
2 |
|
RTM3004 |
4 |
|
|
RTA4004 |
4 |
|
|
Входное сопротивление, Ом |
50 ± 0,75, 1-106± 1104 |
|
|
Разрядность АЦП, бит |
10 |
|
|
Максимальная частота дискретизации Fa, Гц |
на каждый канал |
2,5109 |
|
при объединении каналов |
5109 |
|
|
Объем памяти, миллионов отсчетов |
на каждый канал для RTM3002, RTM3004 для RTA4004 |
40 100 |
|
при объединении каналов для RTM3002, RTM3004 для RTA4004 |
80 200 |
|
|
Полоса пропускания, МГц (-3 дБ) (при входном сопротивлении 50 Ом) |
штатно для RTM3002, RTM3004 |
от 0 до 100 |
|
штатно для RTA4004 |
от 0 до 200 |
|
|
опции В222/В242 для RTM3002, RTM3004 |
от 0 до 200 |
|
|
1 |
2 |
|
|
опции В223/В243 |
от 0 до 350 |
|
|
опции В225/В245 |
от 0 до 500 |
|
|
опции В2210/В2410 |
от 0 до 1000 |
|
|
Время нарастания переходной характеристики, нс, не более (при входном сопротивлении 50 Ом) |
штатно для RTM3002, RTM3004 |
3,5 |
|
штатно для RTA4004 |
1,75 |
|
|
опции В222/В242 для RTM3002, RTM3004 |
1,75 |
|
|
опции В223/В243 |
1 |
|
|
опции В225/В245 |
0,7 |
|
|
опции В2210/В2410 |
0,2? 5 |
|
|
Диапазон значений коэффициента развертки, с/дел |
от 0,5 10-9 до 500 |
|
|
Пределы допускаемой относительной погрешности по частоте 5F внутреннего опорного генератора |
для RTM3002, RTM3004 для RTA4004 |
±3,5 10-6 ±10-6 |
|
Диапазон значений коэффициента отклонения (КО), в зависимости от входного сопротивления R, В/дел |
R = 50 Ом |
от 0,0005 до 1 |
|
R = 1 МОм |
от 0,0005 до 10 |
|
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения 5КО, % |
КО < 1 мВ/дел для RTM3002, RTM3004 для RTA4004 |
±3 ±2,5 |
|
1 мВ/дел < КО < 5 мВ/дел для RTM3002, RTM3004 для RTA4004 |
±2 ±1,5 |
|
|
КО > 5 мВ/дел для RTM3002, RTM3004 для RTA4004 |
±1,5 ±1 |
|
|
Диапазон установки постоянного смещения исм, в зависимости от входного сопротивления R и коэффициента отклонения (КО), В |
R = 50 Ом 0,5 мВ/дел < КО < 33,6 мВ/дел 33,8 мВ/дел < КО < 111 мВ/дел 112 мВ/дел < КО < 1 В/дел |
±(2 - 5-Ко) ±(10 - 5Ко) ±(30 - 5Ко) |
|
R = 1 МОм 0,5 мВ/дел < КО < 50 мВ/дел 50,5 мВ/дел <К О < 510 мВ/дел 515 мВ/дел < КО < 10 В/дел |
±(2 - 5Ко) ±(25 - 5Ко) ±(250 - 5 Ко) |
|
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В |
±(0,005^исм + 0,1Ко +5 10-4) |
|
|
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения Диизм, В |
±(5КоЧиШм - исм)/100 + дисм) |
|
|
Источники синхронизации |
входы каналов, вход внешней синхронизации |
|
|
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более |
1,5 |
|
|
Здесь и далее: КО - коэффициент отклонения исм - установленное значение смещения постоянного напряжения иизм - абсолютное значение измеренного напряжения |
||
|
1 |
2 |
|
Режимы запуска |
автоматический, ждущий, однократный |
|
Генератор сигналов произвольной формы (опция B6) |
|
|
Максимальная частота дискретизации, МГц |
250 |
|
Разрядность ЦАП, бит |
14 |
|
Диапазон частот выходного синусоидального сигнала, Гц |
от 0,1 до 2,510' |
|
Диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом, В |
от 0,01 до 5 |
|
Пределы допускаемой абсолютной погрешности установки размаха напряжения синусоидального сигнала иген на частоте 1 кГц на нагрузке 50 Ом, В для RTM3002, RTM3004 для RTA4004 |
±(0,03-иген + 0,005) ±(0,015^ген + 0,003) |
|
Здесь и далее: иген - значение напряжения на выходе генератора сигналов произвольной формы |
|
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
160 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
390 х 220 х 152 |
|
Масса (без опций и аксессуаров), кг, не более |
3,3 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от 0 до +50 85 |
|
Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более |
от -40 до +70 85 |
наносится на лицевую панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTM3002, RTM3004, RTA4004 |
1 шт. |
|
Опции |
по отдельному заказу |
|
|
Кабель питания |
1 шт. |
|
|
Пассивные пробники |
по количеству каналов |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Методика поверки |
ПР-10-2018МП |
1 экз. |
осуществляется по документу ПР-10-2018МП «ГСИ. Осциллографы цифровые запоминающие RTM3002, RTM3004, RTA4004. Методика поверки», утвержденному АО «ПриСТ» 28 марта 2018 года.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 69742-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTM3002, RTM3004, RTA4004
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
