ГНСС-приемники спутниковые геодезические многочастотные Geobox Fora20, 71704-18

Назначение

ГНСС-приемники спутниковые геодезические многочастотные Geobox Fora20 (далее -приемники) предназначены для определения координат и геодезических определений относительного местоположения объектов.

Описание

Принцип действия приемников основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г; IS-GPS-200E от 08.06.2010 г., IS-GPS-705A от 08.06.2010 г.; OS SIS ICD, lssue 1.2 от 2014 г.; QZSS SIS ICD от 2007 г) в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1, L2, L5; GALILEO в частотных диапазонах E1, E5A, E5B; BeiDou в частотных диапазонах В1, В2; QZSS в частотных диапазонах L1, L2, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по различным каналам. Процессор приемника контролирует процесс отслеживания сигнала.

Конструктивно приемник состоит из основных частей: смарт-антенны и антенны УКВ. Смарт-антенна выполнена в моноблочном корпусе со встроенной ГНСС-антенной. В корпусе расположены: модуль беспроводной технологии Bluetooth®; приемник, модуль обработки и хранения информации; модуль управления, индикации и вывода информации. Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через два порта RS232, а также через модуль беспроводного канала передачи данных Bluetooth®, Wi-Fi и GSM. Имеется возможность подключения внешнего источника электропитания.

На передней панели смарт-антенны расположены:

-    пять светодиодных индикаторов: статус заряда аккумуляторной батареи, статус отслеживания сигналов спутников, статус УВЧ сигнала, статус работы Wi-Fi, статус записи данных;

-    две функциональные кнопки: включения и выключения приемника, функциональная кнопка.

На нижней панели смарт-антенны располагаются:

-    слот для аккумуляторной батареи;

-    слот для SIM-карты;

-    слот для установки SD-карты памяти;

-    разъем для подключения внешней антенны УКВ;

-    разъём 7 pin lemo для подключения внешнего питания или связи с внешними устройствами;

-    разъём 5 pin lemo для связи с внешними устройствами.

Пломбирование крепёжных винтов корпуса смарт-антенны не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

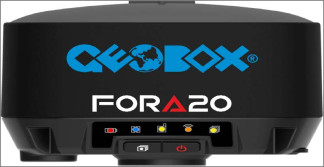

Общий вид смарт-антенны представлен на рисунке 1. Внешний вид смарт-антенны со стороны нижней панели с указанием места нанесения знака утверждения типа приведен на рисунке 2. Внешний вид антенны УКВ приведен на рисунке 3.

Место нанесения знака утверждения типа

Программное обеспечение

Встроенное программное обеспечение (ПО) «Geobox Operating System» предназначено для проведения измерений. Управление работой приемника осуществляет ПО «Carlson SurvCE». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Разделение на метрологически значимое и не значимое ПО не произведено. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

* D - измеряемое расстояние, мм;

** Диапазон длин базисов от 0,07 до 30 км *** Диапазон работы режима от 0,07 до 30 км

**** Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS, Galileo, BeiDou, QZSS)._

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится в виде наклейки на нижнюю панель смарт-антенны и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 4

Поверка

осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Основные средства поверки:

-    эталонный пространственный полигон 2-го разряда по МИ 2292-94, регистрационный номер 42014-09 в Федеральном информационном фонде, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;;

-    линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1 10"6D) мм, где D - длина базиса в миллиметрах;

-    линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;

-    рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;

-    термогигрометры ИВА-6Н-КП-Д, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °С; регистрационный номер № 46434-11 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приемников с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».

ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Техническая документация фирмы-изготовителя.
