Трансформаторы напряжения ЗНОЛ-СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 71707-18
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ ЗНОЛ-СЭЩ
Изготовитель Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара
Год регистрации 2018
Срок свидетельства 28.06.2029
МПИ (интервал между поверками) 12 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения ЗНОЛ-СЭЩ (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения ЗНОЛ-СЭЩ выполнены в виде опорной конструкции. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. На корпусе трансформатора предусмотрена возможность установки предохранительного устройства со стороны первичной обмотки.

Высоковольтный вывод первичной обмотки расположен на верхней поверхности трансформаторов. Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки расположены в нижней части трансформаторов. Трансформаторы имеют от одной до трёх вторичных обмоток. Основные вторичные обмотки предназначены для питания измерительных приборов и цепей защитных устройств, дополнительная обмотка - для питания цепей защитных устройств и контроля изоляции сети. Для защиты вторичных выводов от несанкционированного доступа и проникновения влаги предусмотрена крышка с возможностью пломбирования.

Трансформаторы напряжения ЗНОЛ-СЭЩ выпускаются в следующих модификациях: ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10, ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20, ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35, ЗНОЛ-СЭЩ-35-IV, ЗхЗНОЛ-СЭЩ-6, ЗхЗНОЛ-СЭЩ-Ю.

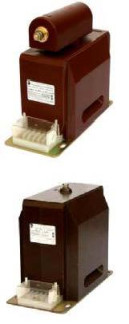

Общий вид трансформаторов ЗНОЛ-СЭЩ представлен на рисунке 1.

б) модификации ЗНОЛ-СЭЩ-15,    в) модификации ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35

ЗНОЛ-СЭЩ-20

д) модификации 3*ЗНОЛ-СЭЩ-6, г) модификации ЗНОЛ-СЭЩ-35-IV    ЗхЗНОЛ-СЭЩ-10

Рисунок 1 - Общий вид трансформаторов напряжения ЗНОЛ-СЭЩ

Расшифровка условного обозначения трансформаторов:

Н О Л - СЭЩ - ХХ - Х - Х/Х/Х - Х/Х/Х Х 2

3 х З

Категория размещения по ГОСТ 15150

Климатическое исполнение по ГОСТ 15150

Номинальная трехфазная мощность основных/дополнительной обмоток, В-А

Класс точности

основных/дополнительной обмоток

Конструктивный вариант исполнения

Класс напряжения, кВ

Зарегистрированный товарный знак изготовителя

С литой изоляцией

Однофазный

Целевое назначение (трансформатор напряжения)

Заземляемый

Трехфазная группа

Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-6, ЗНОЛ-СЭЩ-10__

Наименование параметра

Значение параметра

ЗНОЛ-СЭЩ-6

ЗНОЛ-СЭЩ-10

Класс напряжения по ГОСТ 1516.3-96, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6/V3; 6,3/V3; 6,6/V3; 6,9/V3

10/V3; 10,5/V3;

11/V3

Номинальное напряжение основной вторичной обмотки, В

от 100/V3 до 220

Номинальное напряжение дополнительной вторичной обмотки, В

от 100/3 до 220

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Номинальная мощность основной вторичной обмотки, В-А

от 1 до 600

Классы точности дополнительной вторичной обмотки

3; 3Р; 6Р

Номинальная мощность дополнительной вторичной обмотки, В-А

от 5 до 300

Предельная мощность трансформатора вне класса точности, В-А:

-с двумя вторичными обмотками - с тремя вторичными обмотками

630

400

Номинальная частота переменного тока, Гц

50; 60

Группа соединения обмоток:

-    с одной вторичной обмоткой

-    с двумя вторичными обмотками

-    с тремя вторичными обмотками

1/1-0

1/1/1-0-0

1/1/1/1-0-0-0

Средняя наработка на отказ, ч

200000

Габаритные размеры (длинахширинахвысота), мм, не более

355х148х304,5

Масса, кг, не более

29

Климатическое исполнение по ГОСТ 15150-69

У2; Т2; УХЛ2

Таблица 2 - Основные метрологические и технические характеристики трансформаторов напряжения ЗНОЛ-СЭЩ-15, ЗНОЛ-СЭЩ-20__

Наименование параметра

Значение параметра

ЗНОЛ-СЭЩ-15

ЗНОЛ-СЭЩ-20

Класс напряжения по ГОСТ 1516.3-96, кВ

15

20

Наибольшее рабочее напряжение, кВ

17,5

24

Наименование параметра

Значение параметра

ЗНОЛ-СЭЩ-15

ЗНОЛ-СЭЩ-20

Номинальное напряжение первичной обмотки, кВ

13,8/V3; 15/V3; 15,75/V3

18/V3;

20/V3

Номинальное напряжение основной вторичной обмотки, В

от 100/V3 до 220

Номинальное напряжение дополнительной вторичной обмотки, В

от 100/3 до 220

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Номинальная мощность основной вторичной обмотки, В-А

от 1 до 600

Классы точности дополнительной вторичной обмотки

3; 3Р; 6Р

Номинальная мощность дополнительной вторичной обмотки, В-А

от 5 до 300

Предельная мощность трансформатора вне класса точности, В-А:

-    с двумя вторичными обмотками

-    с тремя вторичными обмотками

630

400

Номинальная частота переменного тока, Гц

50; 60

Группа соединения обмоток:

-    с одной вторичной обмоткой

-    с двумя вторичными обмотками

-    с тремя вторичными обмотками

1/1-0

1/1/1-0-0

1/1/1/1-0-0-0

Средняя наработка на отказ, ч

200000

Габаритные размеры (длинахширинахвысота), мм, не более

355 х 178 х 303

Масса, кг, не более

39

Климатическое исполнение по ГОСТ 15150-69

У2; Т2; УХЛ2

Таблица 3 - Основные метрологические и технические характеристики трансформаторов

напряжения ЗНОЛ-СЭЩ-27, ЗНОЛ-СЭЩ-35, ЗН

ЮЛ-СЭЩ-35-IV

Значение параметра

Наименование параметра

ЗНОЛ-

СЭЩ-27

ЗНОЛ-

СЭЩ-35

ЗНОЛ-

СЭЩ-35-IV

Класс напряжения по ГОСТ 1516.3-96, кВ

27

35

35

Наибольшее рабочее напряжение, кВ

30

40,5

40,5

Номинальное напряжение первичной обмотки, кВ

27,5; 27/V3

35/V3

35/V3

Номинальное напряжение основной вторичной обмотки, В

от 100/V3 до 220

Номинальное напряжение дополнительной вторичной обмотки, В

от 100/3 до 220

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Номинальная мощность основной вторичной обмотки, В-А

от 1 до 600

Классы точности дополнительной вторичной обмотки

3, 3Р, 6Р

Наименование параметра

Значение параметра

ЗНОЛ- ЗНОЛ-СЭЩ-27 СЭЩ-35

ЗНОЛ-

СЭЩ-35-IV

Номинальная мощность дополнительной вторичной обмотки, В-А

от 5 до 300

Предельная мощность трансформатора вне класса точности, В-А

1000

Номинальная частота переменного тока, Гц

50; 60

Средняя наработка на отказ, ч

200000

Группа соединения обмоток:

-    с одной вторичной обмоткой

-    с двумя вторичными обмотками

-    с тремя вторичными обмотками

1/1-0

1/1/1-0-0

1/1/1/1-0-0-0

Габаритные размеры (длинахширинахвысота), мм, не более

395 х 249 х 418

357 х 353 х 846

Масса, кг, не более

55

80

Климатическое исполнение по ГОСТ 15150-69

У2; Т2; УХЛ2

УХЛ1; Т1

Таблица 4 - Основные метрологические и технические характеристики трансформаторов напряжения ЗхЗНОЛ-СЭЩ-6, ЗхЗНОЛ-СЭЩ-Ю__

Наименование параметра

Значение параметра

3хЗНОЛ-СЭЩ-6

3хЗНОЛ-СЭЩ-10

Класс напряжения по ГОСТ 1516.3-96, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6/V3; 6,3/V3; 6,6/V3; 6,9/V3

10/V3; 10,5/V3;

11/V3

Номинальное напряжение основной вторичной обмотки, В

от 100/V3 до 220

Номинальное напряжение дополнительной вторичной обмотки, В

от 100/3 до 220

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Номинальная мощность основной вторичной обмотки, ВА

от 15 до 1800

Классы точности дополнительной вторичной обмотки

3; 3Р; 6Р

Номинальная мощность дополнительной вторичной обмотки, В-А

400

Предельная мощность трансформатора вне класса точности, В-А:

-    с двумя вторичными обмотками

-    с тремя вторичными обмотками

1890

1200

Номинальная частота переменного тока, Гц

50

Группа соединения обмоток:

-    с двумя вторичными обмотками

-    с тремя вторичными обмотками

1/1/1-0-0

1/1/1/1-0-0-0

Средняя наработка на отказ, ч

200000

Габаритные размеры (длинахширинахвысота), мм, не более

565 х 400 х 344,5

Масса, кг, не более

96

Климатическое исполнение по ГОСТ 15150-69

У2; Т2; УХЛ2

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.

Комплектность

В комплект поставки входят:

-    трансформатор напряжения

1 шт.

1 шт.

1 экз.

1 экз. (по заказу)

-    комплект для монтажа

-    паспорт

-    руководство по эксплуатации Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т (регистрационный номер в Федеральном информационном фонде 31953-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-197-15356352-2013 Трансформаторы напряжения ЗНОЛ-СЭЩ. Технические условия

71707-18
Номер в ГРСИ РФ:
71707-18
Производитель / заявитель:
Акционерное общество «Группа компаний «Электрощит» - ТМ Самара» (АО «ГК «Электрощит» - ТМ Самара»), г. Самара
Год регистрации:
2018
Cрок действия реестра:
28.06.2029
