| Номер в госреестре | 71719-18 |
| Наименование СИ | Приборы для измерения параметров шероховатости поверхности |
| Обозначение типа СИ | DIAVITE |
| Изготовитель | "DIAVITE AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерения параметров шероховатости поверхности DIAVITE (далее - приборы) предназначены для бесконтактного и контактного измерения параметров шероховатости, волнистости, микротопографии, контура и поверхностных дефектов плоских и криволинейных поверхностей.
Принцип действия приборов основан на измерении высоты микронеровностей поверхности объекта измерения и определении значения параметров шероховатости (Ra, Rz, Rmax, Sm).
В приборе реализованы методы контактного ощупывания измеряемой поверхности с помощью жесткого щупа и преобразования, возникающих при этом механических колебаний щупа в электрические сигналы, обрабатываемые с помощью компьютера с программным обеспечением, а так же бесконтактного оптического сканирования поверхности, с помощью хроматического конфокального оптического датчика.
В процессе измерения, в случае контактного измерения, поверхность контролируемого объекта ощупывается щупом с твердосплавным или алмазным наконечником, в случае бесконтактного измерения конфокальный датчик фокусируется на контролируемой поверхности и с помощью метода хроматического кодирования определяются высотные параметры поверхности. В результате измерения строится профиль поверхности и производится оценка геометрических параметров профиля: радиусы, углы и расстояния между точками профиля, определяются параметры шероховатости (R) и волнистости (W).
Прибор состоит из следующих элементов: измерительного первичного преобразователя, блока подачи, вторичного измерительного прибора, принтера и блока питания. В зависимости от комплектации, прибор позволяет реализовать: контактный и бесконтактный метод измерений. Для расширения области использования модульная конструкция прибора позволяет подключать к нему различные дополнительные компоненты, дополнительные модули программного обеспечения с различными типами датчиков. Датчики различаются по методу измерений, геометрическими размерами щупа, материалом изготовления, размером корпуса, положением и формой опоры.
Приборы выпускаются в следующих модификациях:
DIAVITE COMPACT :
Базовая комплектация: Вторичный измерительный прибор с ЖК дисплеем COMPACT, привод подачи опорных щупов VH, опорный щуп SH, программное обеспечение DIASOFT (измерение, оценка и сохранение основных профильных параметров шероховатости в соответствии ГОСТ2789-73, сохранение профилограмм), аккумуляторные батареи и сетевой адаптер.
Дополнительная комплектация: опорные щупы: для малых отверстий ВН, для проточек NH, для острых кромок АН, для выпуклых и вогнутых деталей KKH, для зубчатого колеса ZH, поперечный щуп QH. Привод подачи безопорных щупов VHF. Безопорные щупы: ВZFH, для проточек NFH-2, для кромок режущего инструмента АFH.

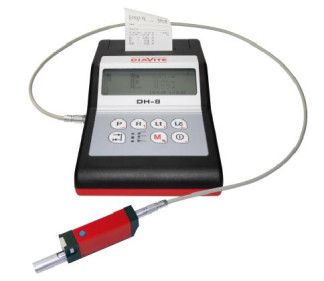

DIAVITE DH-8:
Базовая комплектация: Вторичный измерительный прибор с ЖК дисплеем DH-8, привод подачи опорных щупов VH, опорный щуп SH, программное обеспечение DIASOFT, аккумуляторные батареи и сетевой адаптер.
Дополнительная комплектация: опорные щупы: для малых отверстий В^ для проточек NH, для острых кромок ЛИ, для выпуклых и вогнутых деталей KKH, для зубчатого колеса ZH, поперечный щуп QH. Привод подачи безопорных щупов VHF. Безопорные щупы: ВZFH, для проточек NFH-2, для кромок режущего инструмента АЕН Модуль ПО DIASOFT Standard (дополнительно анализ волнистости и шероховатости профиля, функции масштабирования, симметрии, сравнение профилей), модуль ПО DIASOFT AUTOMOTIVE (контроль параметров шероховатости по методу Motif), модуль ПО DIASOFT EXPERT (измерение и анализ микротопографии). Измерительная стойка с гранитным (металлическим) основанием, измерительный стол для позиционирования детали, устройство для позиционирования привода.
DIAVITE DH-8/PC (для работы с ПК):
Базовая комплектация: Вторичный измерительный прибор DH-8/PC, ПК, привод подачи опорных щупов VH, опорный щуп SH, программное обеспечение DIASOFT.
Дополнительная комплектация: опорные щупы: для малых отверстий В^ для проточек NH, для острых кромок ЛИ, для выпуклых и вогнутых деталей KKH, для зубчатого колеса ZH, поперечный щуп QH. Привод подачи безопорных щупов VHF. Безопорные щупы: ВZFH, для проточек NFH-2, для кромок режущего инструмента АFH. Модуль ПО DIASOFT Standard (дополнительно анализ волнистости и шероховатости профиля, функции масштабирования, симметрии, сравнение профилей), модуль ПО DIASOFT AUTOMOTIVE (контроль параметров шероховатости по методу Motif), модуль ПО DIASOFT EXPERT (измерение и анализ микротопографии), модуль ПО DIAVITE Kontur (для измерения и анализа геометрических параметров контура) с комплектом щупов. Измерительная стойка с гранитным (металлическим) основанием, измерительный стол для позиционирования детали, устройство для позиционирования привода.
DIAVITE DH-8/App (для работы с планшетным ПК):
Базовая комплектация: Вторичный измерительный прибор DH-8/PC, планшетный ПК, привод подачи опорных щупов VH, опорный щуп SH, программное обеспечение DIASOFT, модуль ПО DIASOFT App (для работы с планшетным ПК и смартфоном).
Дополнительная комплектация: опорные щупы: для малых отверстий В^ для проточек NH, для острых кромок для выпуклых и вогнутых деталей KKH, для зубчатого колеса ZH, поперечный щуп QH. Привод подачи безопорных щупов VHF. Безопорные щупы: ВZFH, для проточек NFH-2, для кромок режущего инструмента АFH. Модуль ПО DIASOFT Standard (дополнительно анализ волнистости и шероховатости профиля, функции масштабирования, симметрии, сравнение профилей), модуль ПО DIASOFT AUTOMOTIVE (контроль параметров шероховатости по методу Motif), модуль ПО DIASOFT EXPERT (измерение и анализ микротопографии), модуль ПО DIAVITE Kontur (для измерения и анализа геометрических параметров контура) с комплектом щупов. Измерительная стойка с гранитным (металлическим) основанием, измерительный стол для позиционирования детали, устройство для позиционирования привода.
DIAVITE OPTIC:
Базовая комплектация: Вторичный измерительный прибор DH-8/PC, привод подачи без-опорных щупов VHF, хроматический конфокальный датчик CLA , программное обеспечение DIASOFT, модуль ПО DIASOFT OPTIC (для работы с конфокальным датчиком).
Дополнительная комплектация: опорные щупы: для малых отверстий В^ для проточек NH, для острых кромок А^ для выпуклых и вогнутых деталей KKH, для зубчатого колеса ZH, поперечный щуп QH. Безопорные щупы: ВZFH, для проточек NFH-2, для кромок режущего инструмента АFH. Модуль ПО DIASOFT Standard (дополнительно анализ волнистости и шероховатости профиля, функции масштабирования, симметрии, сравнение профилей), модуль ПО DIASOFT AUTOMOTIVE (контроль параметров шероховатости по методу Motif), модуль ПО DIASOFT EXPERT (измерение и анализ микротопографии), модуль ПО DIAVITE Kontur (для измерения и анализа геометрических параметров контура) с комплектом щупов. Измерительная стойка с гранитным (металлическим) основанием, измерительный стол для позиционирования детали, устройство для позиционирования привода.
Пломбирование приборов не предусмотрено.
Программное обеспечение DIASOFT, предназначено для управления электроприводом перемещения, регистрации координат точек контролируемого профиля и их последующей математической обработки для определения геометрических параметров измеряемого профиля. Для анализа и определения дополнительных параметров шероховатости программное обеспечение DIASOFT включает в себя следующие программные модули:
- модуль ПО DIASOFT Standard;
- модуль ПО DIASOFT AUTOMOTIVE;
- модуль ПО DIASOFT EXPERT;
- модуль ПО DIAVITE Kontur;
- модуль ПО DIASOFT App;
- модуль ПО DIASOFT OPTIC.
Разделение на метрологически значимую и незначимую части не произведено. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DIASOFT |
| Номер версии ПО | 7.30.7690 (не ниже) |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Метрологические характеристики приведены в таблице 2
Таблица 2 - Метрологические характеристики
| Параметр | Значение | |
| Модель | DIAVITE DIAVITE COMPACT DH-8 | DIAVITE DIAVITE DIAVITE DH-8/PC DH-8/Арре OPTIC |
| Диапазон измерений высоты профиля , мкм: - комплектация базовая | от 0,01 до 400,0 включ. | |
| - комплектация дополнительная с модулем ПО DIAVITE Kontur | от 0,1 до 4000,0 включ. | |
| Параметр | Значение | |
| Модель | DIAVITE DIAVITE COMPACT DH-8 | DIAVITE DIAVITE DIAVITE DH-8/PC DH-8/Арре OPTIC |
| Дискретность измерениий высоты профиля, мкм: - комплектация базовая | 0,01 | |
| - комплектация дополнительная с модулем ПО DIAVITE Kontur | 0,1 | |
| Пределы допускаемой абсолютной погрешности измерений высоты профиля, мкм: - комплектация базовая | ±0,5 | |
| - комплектация дополнительная с модулем ПО DIAVITE Kontur | ±4,00 | |
| Диапазон измерений по параметру шероховатости Ra, мкм | от 0,1 до 20 включ. | |
| Пределы допускаемой относительной погрешности измерений по параметру шероховатости Ra, % | ±5 | |
Технические характеристики приведены в таблице 3
Таблица 3 - Технические характеристики
| Параметр | Значение | |||
| Модель | DIAVITE COMPACT | DIAVITE DH-8 | DIAVITE DIAVITE DH-8/PC DH-8/Арре | DIAVITE OPTIC |
| Напряжение питания, В - аккумулятор - сетевой адаптер | 12±1 220±22 | 220±22 | ||
| Потребляемая мощность, Вт, не более | 20 | 150 | 300 | |
| Масса, кг, не более | 0,2 | 0,3 | 0,4 | 1,0 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 151 74 62 | 240 130 78 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +19 до +21 80 от 96 до 104 | |||
| Средний срок службы, лет | 10 | |||
наносится методом печати на титульный лист Руководства по эксплуатации.
Таблица 4
| Наименование | Обозначение | Количество |
| Прибор для измерения параметров шероховатости поверхности DIAVITE состоящий: Вторичный измерительный прибор | 1 шт. | |
| Привод подачи опорного щупа | VH | 1 шт. |
| Опорный щуп | SH | 1 шт. |
| Программное обеспечение | DIASOFT | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП ТИнТ 219-2017 | 1 экз. |
осуществляется по документу МП ТИнТ 219-2017 «Приборы для измерения параметров шероховатости поверхности DIAVITE. Методика поверки», утвержденному ООО «ТестИнТех»
6 сентября 2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1-го разряда по ГОСТ Р 8.763-2011;
- меры шероховатости 2 разряда по ГОСТ 8.296-2015;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.296-2015 ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы DIAVITE AG, (Швейцария)
