| Номер в госреестре | 71721-18 |
| Наименование СИ | Индикаторы рычажно-зубчатые |
| Изготовитель | "WOGEEL OU", Эстония |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а так же взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага в пропорциональное перемещение стрелки отсчетного устройства.
Индикаторы состоят из корпуса со встроенным передаточным механизмом, измерительного рычага со сферическим измерительным наконечником и круговой шкалы со стрелкой.
Индикаторы выпускаются в следующих модификациях:
ИРБ-08; ИРБ-012; ИРБ-02 - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;
ИРТ-08 - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота.
Индикаторы выпускаются под товарным знаком WOGEEL. Товарный знак наносится на круговую шкалу стрелочного отсчетного устройства или на переднюю панель цифрового отсчетного устройства и на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.
Общий вид индикаторов представлен на рисунке 1.
Пломбирование индикаторов не предусмотрено.
г)
отсутствует.

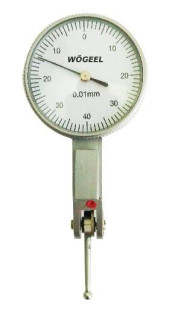

а) - Индикатор ИРБ-08
б) - Индикатор ИРБ-012
в) - Индикатор ИРБ-02
г) - Индикатор ИРТ-08
Рисунок 1 - Общий вид индикаторов
Таблица 1 - Метрологические характеристики индикаторов ИРБ-08, ИРТ-08
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 0,8 |
| Цена деления шкалы, мм | 0,01 |
| Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм - на любом участке шкалы в пределах 0,10 мм - на любом участке шкалы в пределах 0,40 мм - на всем диапазоне измерений при прямом ходе - на всем диапазоне измерений при прямом и обратном ходах | 0,005 0,008 0,010 0,013 |
| Размах показаний1, мм, не более | 0,003 |
| Примечания: * - Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. ** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | |
| Таблица 2 - Метрологические характеристики индикаторов ИРБ-012 | |
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 0,12 |
| Цена деления шкалы, мм | 0,001 |
| Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм - на любом участке шкалы в пределах 0,01 мм - на любом участке шкалы в пределах 0,05 мм - на всем диапазоне измерений при прямом ходе - на всем диапазоне измерений при прямом и обратном ходах | 0,002 0,003 0,003 0,005 |
| Размах показаний**, мм, не более | 0,003 |
| Примечания: | |
* - Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.
Таблица 3 - Метрологические характеристики индикаторов ИРБ-02
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 0,2 |
| Цена деления шкалы, мм | 0,002 |
| Наибольшая разность погрешностей измерений индикатора при любом его положении и положении рычага*, мм - на любом участке шкалы в пределах 0,02 мм - на любом участке шкалы в пределах 0,10 мм - на всем диапазоне измерений при прямом ходе - на всем диапазоне измерений при прямом и обратном ходах | 0,002 0,003 0,004 0,006 |
| Размах показаний**, мм, не более | 0,003 |
| Примечания: * - Под наибольшей разностью погрешностей индикатора понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. ** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | |
Таблица 4 - Общие технические характеристики
| Наименование характеристики | Значение | |||
| ИРБ-08 | ИРБ-012 | ИРБ-02 | ИРТ-08 | |
| Измерительное усилие, Н | от 0,1 до 0,4 | |||
| Усилие поворота измерительного рычага, Н | от 2,5 до 7,0 | |||
| Параметр шероховатости Ra измерительной | ||||
| поверхности рычага, мкм, не более | 0,08 | |||
| Габаритные размеры, мм, не более: | ||||
| - длина | 95 | 95 | 95 | 90 |
| - ширина | 45 | 45 | 45 | 45 |
| - высота | 40 | 40 | 40 | 40 |
| Масса, кг не более | 0,1 | 10 | ||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от +17 до +23 | |||
| - относительная влажность, %, не более | 80 | |||
| Средний срок службы, лет | 5 | |||
наносится на наружную поверхность футляра индикаторов методом наклейки, краской или методом лазерной гравировки на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор | - | 1 шт. |
| Футляр (чехол) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | ОЦСМ 034196-2018 МП | 1 экз. в один адрес |
осуществляется по документу ОЦСМ 034196-2018 МП «ГСИ. Индикаторы рычажно-зубчатые. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 31.01.2018 г.
Основные средства поверки:
- прибор универсальный для измерений длины DMS 680 (рег. №38766-08): диапазон измерений от 0 до 100 мм; A: ±(0,3+L/1000) мкм, где L - измеренное значение в мм;
- головка микрометрическая МГ (рег. №7422-79): диапазон прямых измерений от 0 до 25 мм; пределы допускаемой абсолютной погрешности ±2,0 мкм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых индикаторов с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 2590 |
| Поверителей | 63 |
| Актуальность данных | 17.09.2024 |
