| Номер в госреестре | 71723-18 |
| Наименование СИ | Преобразователи напряжения измерительные аналого-цифровые модульные |
| Обозначение типа СИ | NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 |
| Изготовитель | Компания "National Instruments Corporation", Венгрия |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения измерительные аналого-цифровые модульные NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244 (далее - преобразователи) предназначены для измерения мгновенных значений напряжения в электрических цепях.
Преобразователи представляют собой многоканальные модули, в которых входное напряжение канала масштабируется инструментальным дифференциальным усилителем или делителем напряжения, с выхода которых поступает на аналого-цифровой преобразователь (АЦП), где производится преобразование мгновенного значения напряжения аналогового сигнала в двоичный цифровой код. Калибровочные константы хранятся в энергонезависимом устройстве памяти. Преобразователи устанавливаются в слоты шасси типа National Instruments CompactDAQ или CompactRIO, к которому подключается компьютер с соответствующим программным обеспечением.
Подключение источника сигнала производится к контактам (разъемам) на передней панели преобразователей. Входные каналы изолированы от заземления, в моделях NI 9224, NI 9225, NI 9228, NI 9238 имеется дополнительно изоляция между каналами.
Преобразователи состоят из восьми моделей, которые отличаются верхним пределом диапазона измерения напряжения, типом связи по входу (по постоянному или переменному току), частотой дискретизации и числом каналов.

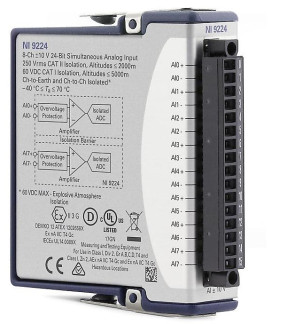

Внешний вид преобразователей и место нанесения знака утверждения типа представлены на рисунке 1. Пломбировка преобразователей не предусмотрена.
NI 9242, NI 9244
Рисунок 1 - Внешний вид преобразователей и место нанесения знака утверждения типа (А)
Программное обеспечение (драйвер), поставляемое в комплекте, выполняет функции управления режимами (в том числе отсчетов значений входной величины), и работает совместно с программными пакетами компании National Instruments («Measurement&Automation Explorer», «LabVIEW Signal Express» и другими).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NI-DAQmx |
| Номер версии (идентификационный номер ПО) | не ниже 9.2.0 |
приведены в таблицах 2 - 4.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |||||||
| NI 9224 | NI 9228 | NI 9225 | NI 9230 | NI 9232 | NI9238 | NI 9242 | NI 9244 | |
| Количество измерительных каналов | 8 | 8 | 8 | 3 | 3 | 4 | 4 | 4 |
| Количество разрядов АЦП, бит | 24 | |||||||
| Значения частоты дискретизации или диапазон установки частоты дискретизации, кГц | 2; 12; 100; 1000 | от 1,613 до 50 | от 0,985 до 12,8 | от 0,985 до 102,4 | от 1,613 до 50 | |||
| Пределы диапазона измерений напряжения постоянного тока, В | ±10 | ±60 | ±425 | ±30 | ±30 | ±0,5 | ±497 | ±992 |
| Верхние пределы диапазона измерений напряжения переменного тока, В | - | - | 300 (скз1)) | 30 (пик1)) | 30 (пик) | - | 250; 400 2) (скз) | 400; 690 2) (скз) |
| Связь по входу 3) | DC | DC | DC | DC, AC | DC | DC | DC | |
| Входное сопротивление, МОм, не менее | 1 | 0,324 | 1103 | 2 | ||||
| Потребляемая от шасси мощность, Вт, не более | 0,93 | 0,934 | 0,495 | 1 | 0,73 | 0,332 | ||
| Габаритные размеры, мм -стандартно - с разъемами «BNC» - с внешним коннектором | 88x70x23 | 88x70x23 94x88x23 | 88x70x23 | 88x70x23 118x88x23 | ||||
| Масса, г, не более | 152 | 141 | 159 | 146 | 150 | |||
| Примечания 1) скз - среднее квадратическое значение; пик - пиковое значение 2) Между фазой и нейтралью; между фазами 3) DC - связь по постоянному току, AC - связь по переменному току | ||||||||
Продолжение таблицы 2
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | 23±5 85 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, %, не более | от -40 до +70 90 |
Таблица 3 - Погрешность измерения напряжения постоянного тока
| Модель | Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В (при температуре (23±5) °С) | Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в рабочих условиях применения, В |
| NI9224 | ±(1,110-3Ux+1,0510-3) | ±(4 10-3Ux+6,32 10-3) |
| NI9225 | ±(5 10-4Ux+3,4 10-2) | ±(2,3 • 10-3-Ux+0,22) |
| NI9228 | ±(1,110-3Ux+1,2810-2) | ±(4 10-3Ux+3,84 10-2) |
| NI9230 | ±(1 • 10-3 Ux+7,25 • 10-3) | ±(6 10-3Ux+7,25 10-2) |
| NI9232 | ±(110-3Ux+7,25 10-3) | ±(6 10-3Ux+7,25 10-2) |
| NI9238 | ±(7- 10-4-Ux+2,5-10-5) | ±(210-3Ux+310-4) |
| NI9242 | ±(5- 10-4-Ux+7,8-10-2) | ±(2,610'3Ux+0,5) |
| NI9244 | ±(4,3 10-4Ux+6,810-2) | ±(1,710-3Ux+0,8) |
| Примечание Ux - здесь и далее - измеренное значение напряжения, В, абсолютное значение. | ||
| Таблица 4 | - Погрешность измерения напряжения переменного тока | |||
| Модель | Пределы допуск абсолютной погре напряжения пере (при температ в диапазон от 20 Гц до 1 кГц | аемой основной шности измерения менного тока, В уре (23±5) °С) ах частот: св. 1 кГц до 2,5 кГц | Пределы допуска погрешности изме переменного тока примен в диапазо] от 20 Гц до 1 кГц | емой абсолютной рения напряжения в рабочих условиях ения, В пах частот: св. 1 кГц до 2,5 кГц |
| NI9225 | ±(110-3Ux +3,5-10-3) | ±(2-10-3-Ux +7-10-3) | ±(2,3 • 10-3 -Ux+0,22) | ±(4,6 10-3 • Ux+0,22) |
| NI 92421) | ±(5-10-4-Ux+7,8-10-2) | ±(110'3Ux+0,1) | ±(2,610'3Ux+0,5) | ±(5,2•10■3•Ux+0,5) |
| NI 92441) | ±(4,3 10-4Ux+6,8 • 10-2) | ±(110-3Ux+0,1) | ±(1,710-3Ux+0,8) | ±(3,410-3Ux+1,2) |
| Примечание 1) В диапазоне напряжений свыше 220 В погрешность нормируется для частоты сигнала от 40 Гц до 2,5 кГц | ||||
наносится методом наклейки на боковую панель преобразователя и типографским способом на титульный лист руководства по эксплуатации
приведена в таблице 5.
Таблица 5 - Комплектность
| Наименование | Количество, шт. |
| Преобразователь напряжения измерительный аналого-цифровой модульный | 1 |
| Компакт-диск с драйвером NI-DAQmx | 1 |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу ПР-06-2018МП «Преобразователи напряжения измерительные аналого-цифровые модульные NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244. Методика поверки», утвержденному АО «ПриСТ» 19 февраля 2018 года.
Основные средства поверки: калибратор многофункциональный Fluke 5720А с усилителем Fluke 5725A (рег. № 52495-13, 2 разряд по ГОСТ 8.027-2001, 2 разряд по ГОСТ 8.648-2015).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к преобразователям напряжения измерительным аналого-цифровым модульным NI 9224, NI 9225, NI 9228, NI 9230, NI 9232, NI 9238, NI 9242, NI 9244
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот 1-10" - 2-10 Гц».
| Зарегистрировано поверок | 59 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
