| Номер в госреестре | 71726-18 |
| Наименование СИ | Усилители заряда |
| Обозначение типа СИ | 682M57 |
| Изготовитель | "PCB Piezotronics, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители заряда 682M57 (далее усилители) предназначены для измерения виброускорения, поступающего от дифференциальных преобразователей вибрации, установленных на ГТЭС «Полярная».
Усилители осуществляют преобразование и усиление выходного сигнала дифференциальных преобразователей вибрации и датчиков давления, имеющих выход по заряду, в электрический сигнал (по напряжению), пропорциональный виброускорению.
Питание усилителей осуществляется от ICP-источника.

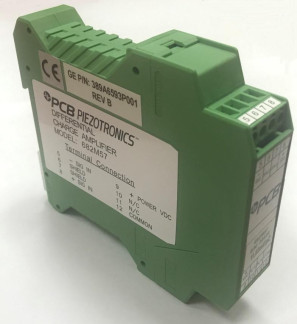

Конструктивно усилители представляют собой герметичный корпус с возможностью крепления на DIN-рейку. Общий вид усилителей заряда 682M57, места нанесения знака утверждения типа и знака поверки и место опломбирования показаны на рисунке 1.
Рисунок 1 - Общий вид, схема пломбировки, обозначение места нанесения знака утверждения типа и знака поверки усилителей заряда модели 682M57
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 100 Гц, мВ/пКл | 11,8 |
| Наименование характеристики | Значение |
| Отклонение действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазон измерения виброускорения (при 1 пКл/мс-2), м/с2 | от 1 до 212,5 |
| Пределы основной относительной погрешности измерения виброускорения на базовой частоте 100 Гц (при 1 пКл/мс-2), % | ±1 |
| Диапазон рабочих частот, Гц | от 5 до 5000 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 100 Гц (при 1 пКл/мс-2), % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерения виброускорения, вызванной изменением температуры окружающей среды от нормальных условий в рабочем диапазоне температур (при 1 пКл/мс-2), % | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С | 20±5 |
| Условия эксплуатации: - рабочий диапазон температур, °С | от -40 до +80 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 114x22,6x99 |
| Масса, г, не более | 96 |
наносится на корпус усилителя методом наклейки и (или) в паспорт методом наклейки или печати.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Усилитель заряда 682M57 | Зав. №№ 25290, 25291, 25292, 25293, 25294, 25295, 25471, 25472, 25473, 25474, 25475 и 25476 | 12 шт. |
| Паспорт | 12 экз. | |
| Методика поверки | МП 204/3-31-2017 | 1 экз. |
осуществляется по документу МП 204/3-31-2017 «Усилители заряда 682M57. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 ноября 2017 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10); мультиметр цифровой 34411А (рег. № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых усилителей заряда с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус усилителя.
отсутствуют.
Техническая документация фирмы «PCB Piezotronics, Inc.», США
