| Номер в госреестре | 71740-18 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | USZ 08 |
| Изготовитель | "RMG Messtechnik GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте «Среднеуральская ГРЭС» ПАО «Энел Россия».
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно счетчики состоят из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее -вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.

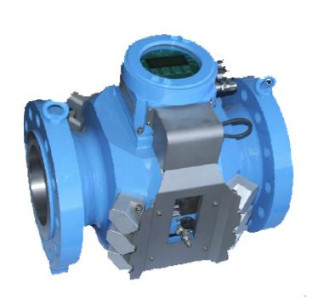

Общий вид счетчика представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |||
| Наименование ПО | Программное обеспечение счетчика « | USZ 08» | ||
| Версия программного обеспечения | 1.200 | 1.202 | 1.400 | 1.403 |
| Цифровой идентификатор (контрольная сумма) | 56BA | F72A | 4442 | F896 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.
RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.
Таблица 2 - Метрологические характеристики
| Диапазон измерений расхода газа при рабочих условиях, м3/ч | от 1200 до 55000 |
| Пределы допускаемой относительной погрешности измерений | |
| объемного расхода и объема газа при рабочих условиях, %: | |
| - при использовании поверочной установки на природном | |
| газе при избыточном давлении: | |
| 0,1Qmax < Q < Qmax | ±0,3 |
| Qmin < Q < 0,1Qmax | ±0,5 |
| - при поверке на поверочной установке на воздухе при | |
| атмосферном давлении либо при имитационном методе | |
| поверки при условии первичной поверки проливным | |
| методом с использованием поверочной установки: | |
| 0,1Qmax < Q < Qmax | ±0,5 |
| Qmin < Q < 0,1Qmax | ±0,7 |
Таблица 3 - Технические характеристики
| Измеряемая среда | природный газ |
| Диаметр условного прохода, мм | 700 |
| Диапазон абсолютного давления измеряемого газа, МПа | от 0,1 до 25 |
| Диапазон температур измеряемого газа, °С | от -40 до +50 |
| Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность окружающей среды, не более, % | от -40 до +55 95 |
| Напряжение питания (постоянный ток), В | 24+10% 24-15% |
Продолжение таблицы 3
| Потребляемая мощность, Вт | 15 |
| Выходные сигналы, шт.: | |
| - токовый 0/4 - 20 мА | 1 (свободно программируемый, гальванически развязанный) |
| - импульсный | 2 |
| - RS - 485/232 | 2 |
| - контактный | 2 |
| Габаритные размеры, мм, не более | |
| длина | 1200 |
| ширина | 980 |
| высота | 650 |
| Масса, кг, не более | 1730 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик газа ультразвуковой USZ 08 (заводские номера 612923, 612924) | - | 2 шт. |
| Комплект принадлежностей | В соответствии с заказом | |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | МП 51422-12 с изменением № 1 | 1 шт. |
| Программный комплекс RMGView |
осуществляется по документу МП 51422-12 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 16 августа 2015 г.
Основные средства поверки:
- установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%;
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц (регистрационный номер 9084-83);
- измеритель влажности и температуры ИВТМ-7, пределы измерений от минус 20 до 60 °С, пределы основной абсолютной погрешности при измерений температуры ± 0,2 °С (регистрационный номер 15500-12);
- манометр эталонный МО с верхним пределом измерений соответствующим верхнему пределу рабочего давления счетчика, класс точности 0,15 (регистрационный номер 43816-10);
- термометр ртутный стеклянный лабораторный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С (регистрационный № 303-91);
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па (регистрационный № 5738-76);
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С (регистрационный № 42453-09);
- калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С (регистрационный № 25895-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика.
приведены в эксплуатационном документе.
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.
Техническая документация фирмы «RMG Messtechnik GmbH», Германия.
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
