Установки измерительные БАРС, 71741-18

Назначение

Установки измерительные «БАРС» (далее - установки), предназначены для измерения массового расхода и массы нефтегазоводяной смеси, объемного расхода и объема попутного свободного нефтяного газа, приведенного к нормальным условиям, массового расхода и массы сепарированной нефти без учета воды, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

Описание

Принцип действия установки основан на измерении массы и массового расхода нефтегазоводяной смеси (далее - НГВ смеси), массы и массового расхода нефти без учета воды, измерений объема и объемного расхода свободного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе. При подаче нефтегазоводяной смеси на вход установки обеспечивается постоянное истечение нефтеводяной смеси (далее - жидкости) с поддержанием в сепараторе постоянного уровня. Расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Средства измерений объемной доли воды в нефти регистрируют текущее содержание воды в жидкости. Данные от средств измерений передаются в контроллер для дальнейшей обработки информации, отображает её на дисплее и выдает информацию на интерфейсные выходы.

В состав установки входят:

-    блок технологический (далее - БТ);

-    блок автоматики (далее - БА).

БТ используется для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем технологического оборудования, а также средств измерений, входящих в установку. В состав БТ входят:

-    сепаратор, служащий для отделения газа от жидкости;

-    средства измерений

-    уровнемера;

-    запорной и запорно-регулирующей арматуры;

-    распределительного устройства;

-    трубопроводной обвязки.

В состав системы могут входить следующие средства измерений (см. таблицу 1).

Таблица 1 - Средства измерений (СИ)

Окончание таблицы 1

БА используется для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем оборудования, в состав которого входят:

-    шкаф управления и обработки информации (СУОИ);

-    шкаф силового питания установки, систем отопления, освещения, вентиляции;

-    шкаф вторичного оборудования.

Шкафы могут быть выполнены как в раздельном исполнении, так и совмещены в один шкаф. Установка обеспечивает выполнение следующих основных функций:

-    прямые измерения массового расхода и массы НГВ смеси;

-    прямые и косвенные измерения объемного расхода и объема газа, выделившегося в результате сепарации, с приведением к нормальным условиям;

-    прямые и косвенные измерения объемной доли воды в НГВ смеси;

-    косвенные измерения массового расхода и массы сепарированной нефти.

Эскизная компоновка измерительного блока установок измерительных «БАРС» приведена на рисунке 1.

Вид спереди    Вид сверху

Рисунок 1 - Общий вид установки измерительной «БАРС»

Пломбы предприятия - изготовителя наносятся:

-    в места, указанные в руководствах по эксплуатации на составные части установки -для предотвращения доступа к электронным частям установок;

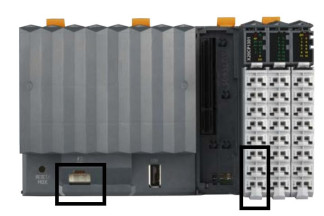

-    в места, указанные на рисунке 2, путем нанесения пломб или наклеек.

Программное обеспечение

Программное обеспечение (ПО) обеспечивает реализацию функций установки. ПО установки разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений параметров технологического процесса, а также защиту и идентификацию ПО установки. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями параметров технологического процесса). Наименования ПО и идентификационные данные указаны в таблице 2.

Защита ПО установки от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и основные технические характеристики установок приведены в таблице 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Окончание таблицы 4

Знак утверждения типа

наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ и БА, методом фотохимического травления или аппликацией, а также в центр титульных листов паспорта, формуляра и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки расходомеров приведен в таблице 5.

Таблица 5 - Комплект поставки установок

Поверка

осуществляется по документу МП 0708-9-2017 «Инструкция. Государственная система обеспечения единства измерений. Установки измерительные «БАРС». Методика поверки», утвержденному ФГУП «ВНИИР» 20 ноября 2017 г.

Основные средства поверки:

-    Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011 по ГОСТ 8.637-2013, с диапазоном расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м3/ч (для газа), суммарные неопределенности: расхода газа находится в пределах ±0,38 %, расхода жидкости находится в пределах ±0,46 %;

-    эталоны 1-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 0,5 до 1,0 %, с диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным условиям, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения объемного расхода газа (воздуха) до 1,5 %.

-    эталоны 2-го разряда по ГОСТ 8.637-2013, с диапазоном воспроизводимого массового расхода газожидкостной смеси, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения массового расхода жидкой смеси от 1,5 до 2,0 %, с диапазоном воспроизводимого объемного расхода газа (воздуха), приведенного к стандартным условиям, соответствующим рабочему диапазону поверяемой установки, с относительной погрешностью измерения объемного расхода газа (воздуха) от 3 до 5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установок в виде оттиска поверительного клейма или наклейки.

Сведения о методах измерений

приведены в документе «ГСИ. Масса скважинной жидкости и попутного нефтяного газа. Методика измерений с применением измерительных установок «БАРС», утвержденном ФГУП «ВНИИР» от «23» марта 2018 года (свидетельство об аттестации МИ № 01.00257-2013/2709-18 от «23» марта 2018 г.)

Нормативные документы

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного газа. Общие метрологические и технические требования

ТУ 3667-063-13880480-2016 Установки измерительные БАРС. Технические условия
