| Номер в госреестре | 71742-18 |
| Наименование СИ | Переключатели коаксиальные многопортовые |
| Обозначение типа СИ | 87104A, 87104B, 87104C, 87106A, 87106B, 87106C, 87204A, 87204B, 87204C, 87206A, 87206B, 87206C, 87406B, 87406Q, 87606Q, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Переключатели коаксиальные многопортовые 87104A, 87104B, 87104C, 87106A, 87106B, 87106C, 87204A, 87204B, 87204C, 87206A, 87206B, 87206C, 87406B, 87406Q, 87606Q, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R (далее - переключатели) предназначены для воспроизведения нормированного начального ослабления при коммутации и маршрутизации аналоговых сигналов ВЧ и СВЧ диапазонов в коаксиальных линиях передач.
Принцип действия переключателей основан на применении электромагнитного реле. При подаче напряжения +24 В или +5 В на разъём управления (количество выводов управления и напряжение зависит от модели) происходит замыкание между собой двух отрезков коаксиальных линий или замыкание отрезков коаксиальной линии и согласованных резистивных нагрузок. Переключатели имеют пять (модели 87104A, 87104B, 87104C, 87204A, 87204B, 87204C, 87104P, 87104Q, 87104R) и семь (модели 87106A, 87106B, 87106C, 87206A, 87206B, 87206C, 87106P, 87106Q, 87106R) коаксиальных входов/выходов с сечением SMA(розетка). Переключатели 87406B, 87406Q и 87606Q имеют 6 коаксиальных входов/выходов с сечением SMA(розетка). Управление переключением производится с помощью управляющих устройств 11713B или 11713С, посредством платформ коммутации ВЧ и СВЧ сигналов L4490A и L4491A или с помощью любого внешнего блока питания.
Конструктивно переключатели выполнены в виде отрезков коаксиальной линии передачи и резистивных согласованных нагрузок, совмещенных в общем цилиндрическом корпусе.
Переключатели используются для автоматизированного тестирования, мониторинга в системах связи, навигации, переключения приемопередающего тракта из режима приема в режим передачи сигналов.
Внешний вид переключателей с указанием мест пломбирования приведен на рисунках
1-3.

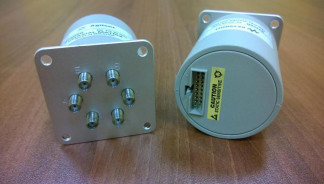

Рисунок 1 - Внешний вид переключателей 87104A, 87104B, 87104C, 87204A, 87204B, 87204C, 87104P, 87104Q, 87104R
отсутствует.
Основные метрологические и технические характеристики переключателей приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики переключателей
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц, для моделей переключателей: - 87104A, 87106A, 87204A, 87206A - 87104B, 87106B, 87204B, 87206B, 87406Q, 87606Q, 87406В - 87104C, 87106C, 87204C, 87206C, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R | от 0 до 4,0-109 от 0 до 20 • 109 от 0 до 26,5 109 |
| Начальное ослабление, дБ, не более, для моделей переключателей: - 87104A, 87106A, 87204A, 87206A, 87104B, 87106B, 87204B, 87206B, 87104C, 87106C, 87204C, 87206C, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R - 87406В, 87406Q, 87606Q | * 0,3+0,015 F** 0,34+0,033*F |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Значения КСВН, не более, для моделей переключателей: | |
| - 87104A, 87106A, 87204A, 87206A | 1,2 |
| - 87104B, 87106B, 87204B, 87206B | |
| от 0 до 4 ГГц включ. | 1,2 |
| св. 4 до 12,4 ГГц включ. | 1,35 |
| св. 12,4 до 18 ГГц включ. | 1,45 |
| св .18 до 20 ГГц включ. | 1,7 |
| - 87104C, 87106C, 87204C, 87206C | |
| от 0 до 4 ГГц включ. | 1,2 |
| св. 4 до 12,4 ГГц включ. | 1,35 |
| св. 12,4 до 18 ГГц включ. | 1,45 |
| св.18 до 26,5 ГГц включ. | 1,7 |
| - 87406B, 87406Q, 87606Q | |
| от 0 до 4 ГГц включ. | 1,21 |
| св. 4 до 10 ГГц включ. | 1,35 |
| св. 10 до 15 ГГц включ. | 1,5 |
| св .15 до 18 ГГц включ. | 1,7 |
| св.18 до 20 ГГц включ. | 1,9 |
| - 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R | |
| от 0 до 4 ГГц включ. | 1,2 |
| св. 4 до 12,4 ГГц включ. | 1,35 |
| св. 12,4 до 20 ГГц включ. | 1,45 |
| св.20 до 26,5 ГГц включ. | 1,7 |
| * коэффициент, выраженный в дБ/ГГц ** F - частота сигнала в ГГц |
Таблица 2 - Технические характеристики переключателей
| Наименование характеристики | Значение |
| Тип коаксиального соединителя | SMA(розетка) |
| Габаритные размеры, мм, не более: | |
| - длина | 78 |
| - ширина | 58 |
| - высота | 58 |
| Напряжение питания, В, не более | 5 |
| Масса, кг, не более | 0,229 |
| Рабочие условия применения: | |
| - температура окружающей среды, °С | от +18 до +28 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на корпус переключателя в виде наклейки.
Комплект поставки переключателей приведен в таблице 3.
Таблица 3 - Комплектность переключателей
| Наименование | Обозначение | Количество | |||||
| Переключатель коаксиальный | 87104A, | или | 87104B, | или | 87104C, | или | 1 шт. |
| многопортовый | 87106A, | или | 87106B, | или | 87204A, | или | |
| 87204B, | или | 87204C, | или | 87206A, | или | ||
| 87206B, | или | 87206C, | или | 87406B, | или | ||
| 87406Q, | или | 87606Q, | или | 87104P, | или | ||
| 87104Q, | или | 87104R, | или | 87106P, | или | ||
| 87106Q, | или 87106R | ||||||
| Комплект эксплуатационных | 1 к-т | ||||||
| документов | |||||||
| Методика поверки | 651-18-010 | 1 экз. | |||||
осуществляется по документу 651-18-010 «Инструкция. Переключатели коаксиальные многопортовые 87104A, 87104B, 87104C, 87106A, 87106B, 87204A, 87204B, 87204C, 87206A, 87206B, 87206C, 87406B, 87406Q, 87606Q, 87104P, 87104Q, 87104R, 87106P, 87106Q, 87106R. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 12 февраля 2018 г.
Основное средство поверки:
- анализатор цепей векторный N5235A, регистрационный № 53568-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых переключателей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
| Зарегистрировано поверок | 59 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
