Переключатели коаксиальные многопортовые N1810T, N1810U, N1811T, N1812U (далее -переключатели) предназначены для воспроизведения нормированного начального ослабления при коммутации и маршрутизации аналоговых сигналов ВЧ и СВЧ диапазонов в коаксиальных линиях передач.
Конструктивно переключатели выполнены в виде отрезков коаксиальной линии передачи и резистивных согласованных нагрузок, совмещенных в общем цилиндрическом корпусе.
Принцип действия переключателей основан на применении электромагнитного реле. При подаче напряжения +24 В или +5 В на разъём управления (количество выводов управления и напряжение зависит от модели) происходит замыкание между собой двух отрезков коаксиальных линий или замыкание отрезков коаксиальной линии и согласованных резистивных нагрузок. Переключатели N1812U имеют 5 коаксиальных входов/выходов с сечением SMA (розетка). Переключатели N1811T имеют 4 коаксиальных входов/выходов с сечением SMA (розетка). Переключатели N1810 T и N1810U имеют 3 коаксиальных входов/выходов с сечением SMA (розетка). Управление переключением производится с помощью управляющих устройств 11713B или 11713С, посредством платформ коммутации ВЧ и СВЧ сигналов L4490A и L4491A или с помощью любого внешнего блока питания.

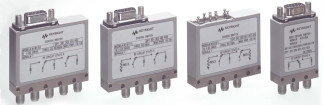

Внешний вид переключателей с указанием мест пломбирования приведен на рисунке 1.
отсутствует.
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики переключателей
| Наименование характеристики | Значение характеристики |
| Тип коаксиального соединителя | SMA (розетка) |
| Диапазон рабочих частот, Гц | от 0 до 26,5 109 включ. |
| Начальное ослабление, дБ, не более | 0,35+(0,45^макс) F где F^^ - максимальное значение частоты (26,5 ГГц); F - частота сигнала в ГГц |
| Значения КСВН, не более | |
| от 0 до 4 ГГц включ. | 1,15 |
| св. 4 до 12,4 ГГц включ. | 1,25 |
| св. 12,4 до 20 ГГц включ. | 1,30 |
| св. 20 до 26,5 ГГц включ. | 1,60 |
Таблица 2 - Технические характеристики переключателей
| Наименование характеристики | Значение характеристики |
| Условия применения: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106 |
| Напряжение питания, В, не более | 5 |
| Габаритные размеры (длинах высотах ширина), мм, не более | 62x56x13 |
| Масса, кг, не более | 0,229 |
наносится в верхнем левом углу руководства по эксплуатации типографским или компьютерным способом и на корпус переключателя в виде наклейки.
Комплектность переключателей приведена в таблице 3.
Таблица 3 - Комплектность переключателей
| Наименование | Обозначение | Количество |
| Переключатель коаксиальный многопортовый N1810T или N1810U, или N1811T, или N1812U | 1 шт. (по заказу) | |
| Комплект эксплуатационных документов | 1 к-т | |
| Методика поверки | 651-18-009 | 1 экз. |
осуществляется по документу 651-18-009 «Инструкция. Переключатели коаксиальные многопортовые N1810T, N1810U, N1811T, N1812U. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 06 февраля 2018 г.
Основные средства поверки:
- анализатор цепей векторный N5242A, регистрационный номер 37230-08 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых переключателей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке переключателей в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя.
