| Номер в госреестре | 71746-18 |
| Наименование СИ | Установка эталонная мобильная |
| Обозначение типа СИ | ПАКВиК-2 |
| Изготовитель | ООО "Корвол", г.Альметьевск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка эталонная мобильная «ПАКВиК-2» предназначена для измерений, хранения и передачи единиц массового расхода и массы протекающей жидкости.
Принцип действия установки эталонной мобильной «ПАКВиК-2» основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости посредством счетчиков-расходомеров массовых.
Установка эталонная мобильная «ПАКВиК-2» представляет собой мобильный комплекс на базе грузового автомобиля.
В состав установки эталонной мобильной «ПАКВиК-2» входят следующие средства измерений:
- счетчик-расходомер массовый Micro Motion модели CMF200, модели CMF300, модели CMF400 (регистрационный номер 13425-01);
- калибратор массомеров и расходомеров «Импульс-1» (регистрационный номер 24460-03);
- манометры МТИ утвержденного типа, класса точности 0,6 с верхним пределом диапазона измерений избыточного давления 6 МПа;
- термометры ртутные стеклянные лабораторные ТЛ-5 утвержденного типа, I класса точности в диапазоне измерений температуры от 0 до 100 °С;
- технологические трубопроводы с запорной арматурой;
- воздушные вентили;
- линии дренажа технологических трубопроводов.

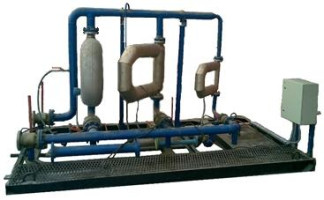

Общий вид установки эталонной мобильной «ПАКВиК-2» представлен на рисунке 1.
Пломбировка от несанкционированного доступа и нанесение знака поверки установки эталонной мобильной «ПАКВиК-2» осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах счетчиков-расходомеров массовых Micro Motion.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки установки эталонной мобильной «ПАКВиК-2»
является автономным.
Программное обеспечение установки эталонной мобильной «ПАКВиК-2» предназначено для: визуализации процесса измерений, взаимодействия с периферийными устройствами, выполнения математической обработки результатов измерений, хранения и редактирования базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчётов о результатах проведения измерений.
Идентификационные данные программного обеспечения установки эталонной мобильной «ПАКВиК-2» приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АРМ «Сфера» |
| Номер версии (идентификационный номер) ПО | не ниже 3.0 |
| Цифровой идентификатор ПО | 07E8BEE3 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-32 |
Уровень защиты программного обеспечения установки эталонной мобильной «ПАКВиК-2» «средний» в соответствии с Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода измеряемой среды, т/ч | от 4 до 530 |
| Пределы допускаемой относительной погрешности установки при измерении массы и массового расхода жидкости, % | ±0,09 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | вода, нефть, нефтепродукты |
| Диапазон температуры измеряемой среды, °С | от 0 до +70 |
| Диапазон кинематической вязкости , сСт | от 5 до 1500 |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Интерфейсы связи | импульсный, цифровой интерфейс RS-485 с поддержкой протокола ModBus RTU |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 182 до 242 от 49 до 51 |
| Потребляемая мощность, В • А, не более | 1000 |
| Г абаритные размеры установки, мм, не более - высота - ширина - длина | 1800 2000 3500 |
| Масса, кг, не более | 1700 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +50 от 30 до 80 от 86 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 10000 |
наносится на маркировочную табличку, закрепленную на участке трубопровода установки эталонной мобильной «ПАКВиК-2» методом предусмотренным изготовителем и по центру титульного листа руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка эталонная мобильная «ПАКВиК-2» | Зав. № 02 | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | 912-0002 РЭ | 1 экз. |
| Методика поверки | МП 0721-1-2017 | 1 экз. |
осуществляется по документу МП 0721-1-2017 «Инструкция. ГСИ. Установка эталонная мобильная «ПАКВиК-2». Методика поверки», утвержденному ФГУП «ВНИИР» 26 декабря
2017 г.
Основные средства поверки:
- вторичный эталон единицы массы и массового расхода жидкости в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к установке эталонной мобильной «ПАКВиК-2»
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
