| Номер в госреестре | 71748-18 |
| Наименование СИ | Машины координатно-измерительные портативные |
| Обозначение типа СИ | FARO Quantum S, FARO Quantum M |
| Изготовитель | "FARO Swiss Holding GmbH", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные портативные FARO Quantum S, FARO Quantum M (далее - машины) предназначены для измерений координат с целью определения геометрических размеров и формы поверхностей объектов сложной формы.
Принцип действия машин основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Машины выпускаются в нескольких модификациях: шестиосевых и семиосевых, отличающихся между собой диапазонами измерений и точностными характеристиками.

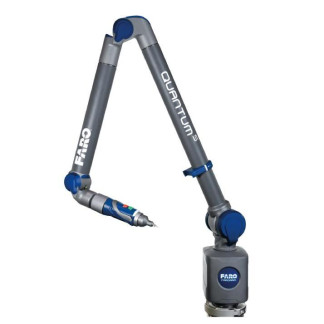

Конструктивно машины представляют собой шарнирно соединенные между собой сегменты, монтируемые на основание.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а также бесконтактная лазерная сканирующая головка FARO Laser Line Probe HD. Работа машины осуществляется в ручном режиме.
При использовании контактных датчиков определяется координата центра шарика щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек на измеряемой поверхности в пределах поля зрения сканера.
Машины шестиосевых модификаций выпускаются только с контактными датчиками, машины семиосевых модификаций могут выпускаться как с контактными датчиками, так и с внешним сканером.
Опломбирование корпуса машин от несанкционированного доступа не предусмотрено.
Машины имеют в своем составе программное обеспечение CAM2, Metrolog X4 или Autodesk Power Inspect, записанное на USB-носителе, осуществляющее функции расчета координат, параметров и функции индикации.
ПО CAM2 - это программное обеспечение для измерения и анализа, основанное на платформе автоматизированного проектирования (САПР) и способное использовать средства трехмерного измерения. ПО CAM2 позволяет производить замер деталей, создавать системы координат на базе имеющихся данных.
ПО Metrolog X4 является специальным программным продуктом, разработанным для проведения измерений и выполнения обработки полученных данных на координатноизмерительных машинах. Программа позволяет проверять точность размеров на плоскости, точность линейных размеров, а также точность расположения точек на криволинейной поверхности.
ПО Autodesk Power Inspect - это программное обеспечение для контроля точности изготовления продукции, позволяющая сравнивать данные фактических замеров с теоретической моделью.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентиф икационное наименование ПО | CAM2 | Metrolog X4 | Autodesk Power Inspect |
| Номер версии (идентификационный номер) ПО | не ниже V.10 | не ниже V.7 | не ниже V.1 |
| Цифровой идентификатор ПО | - | ||
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.077-2014.
представлены в таблицах 2 - 7.
Таблица 2 - Основные технические и метрологические характеристики машин FARO Quantum S шестиосевой модификации_
| Модификация КИМ | Quantum S 1.5м 6 осей | Quantum S 2.5м 6 осей | Quantum S 3.5м 6 осей | Quantum S 4.0м 6 осей |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,5 | от 0 до 3,5 | от 0 до 4,0 |
| Повторяемость результата измерений координат точки, мм (при измерениях контактным датчиком) по сфере | 0,027 | 0,035 | 0,070 | 0,086 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мм (при измерениях контактным датчиком) | ±0,023 | ±0,028 | ±0,056 | ±0,068 |
| Масса, кг, не более | 8,5 | 9,2 | 9,3 | 9,4 |
Таблица 3 - Основные технические и метрологические характеристики машин FARO Quantum S семиосевой модификации_
| Модификация КИМ | Quantum S 2.5м 7 осей | Quantum S 3.5м 7 осей | Quantum S 4.0м 7 осей |
| Диапазон измерений, м | от 0 до 2,5 | от 0 до 3,5 | от 0 до 4,0 |
| Повторяемость результата измерений координат точки, мм (при измерениях контактным датчиком) по сфере | 0,048 | 0,100 | 0,120 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мм (при измерениях контактным датчиком) | ±0,032 | ±0,070 | ±0,085 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, мм (при измерениях лазерным сканером) | ±0,048 | ±0,080 | ±0,092 |
| Масса, кг, не более | 9,3 | 9,4 | 9,6 |
Таблица 4 - Основные технические и метрологические характеристики машин FARO Quantum M шестиосевой модификации_
| Модификация КИМ | Quantum M 1.5м 6 осей | Quantum M 2.5м 6 осей | Quantum M 3.5м 6 осей | Quantum M 4.0м 6 осей |
| Диапазон измерений, м | от 0 до 1,5 | от 0 до 2,5 | от 0 до 3,5 | от 0 до 4,0 |
| Повторяемость результата измерений координат точки, мм (при измерениях контактным датчиком) по сфере | 0,034 | 0,045 | 0,080 | 0,096 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мм (при измерениях контактным датчиком) | ±0,028 | ±0,038 | ±0,066 | ±0,078 |
| Масса, кг, не более | 8,5 | 9,2 | 9,3 | 9,4 |
Таблица 5 - Основные технические и метрологические характеристики машин FARO Quantum M семиосевой модификации_
| Модификация КИМ | Quantum M 2.5м 7 осей | Quantum M 3.5м 7 осей | Quantum M 4.0м 7 осей |
| Диапазон измерений, м | от 0 до 2,5 | от 0 до 3,5 | от 0 до 4,0 |
| Повторяемость результата измерений координат точки, мм (при измерениях контактным датчиком) по сфере | 0,060 | 0,110 | 0,132 |
| Пределы допускаемой абсолютной погрешности линейных измерений, мм (при измерениях контактным датчиком) | ±0,042 | ±0,085 | ±0,100 |
| Допускаемое отклонение положения координат центра сферы при многократных измерениях, мм (при измерениях лазерным сканером) | ±0,063 | ±0,100 | ±0,115 |
| Масса, кг, не более | 9,3 | 9,4 | 9,6 |
Таблица 7 - Условия эксплуатации машин
| Нормальная область значений температур, °С | от +20 до +24 |
| Рабочая область значений температур, °С | от +10 до +40 |
| Относительная влажность воздуха, без конденсата, %, не более | 90 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки.
| Таблица 8 - Комплектность средства изме | рений | |
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная портативная | FARO Quantum S или FARO Quantum M | 1 шт. |
| Кейс | - | 1 шт. |
| Лазерный сканер в футляре1) | FARO Laser Line Probe HD | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-3-2018 | 1 экз. |
| 1) - поставляется по дополнительному заказу для машин семиосевой модификации | ||
осуществляется по документу МП № 203-3-2018 «Машины координатно-измерительные портативные FARO Quantum S и FARO Quantum M. Методика поверки», утверждённому ФГУП «ВНИИМС» 16 января 2018 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные 4 разряда по ГОСТ Р 8.763-2011 Сфера без покрытия из комплекта мер для поверки систем координатно-измерительных ROMER Absolute Arm (рег. № 64593-16)
Мера сферическая из комплекта мер для поверки установок координатно-измерительных Carl Zeiss (рег. № 65106-16) - для комплектации машин с лазерным сканером.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 73 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
