| Номер в госреестре | 71751-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Промстройматериалы КСК, г.Серпухов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-5000 предназначен для измерений объёма нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 5000 м3.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Цилиндрические стенки резервуара включают в себя восемь цельносварных поясов полистовой сборки.
Резервуар стальной вертикальный цилиндрический РВС-5000 (№ 2) расположен на территории ЦППН-2 ЦПС УПН-Вах «Вахское» месторождение Томской области ОАО «Томскнефть» ВНК.

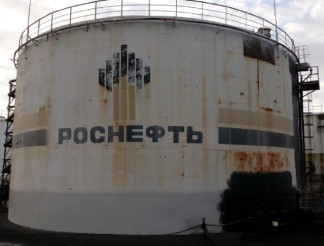

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности измерений вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики резервуара
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 1 шт. |
| Паспорт стального вертикального цилиндрического резервуара РВС-5000 № 2 | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
- рулетка измерительная металлическая Р20Н2К (регистрационный номер 46391-11), метрологические характеристики: диапазон измерений от 0 до 20 м, класс точности 2.
- толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), метрологические характеристики: диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;
- штангенциркуль 156 (регистрационный номер 11333-88), метрологические характеристики: диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;
- линейка измерительная металлическая (регистрационный номер 96-70), метрологические характеристики: диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05), метрологические характеристики: диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на градуировочную таблицу.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-5000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
