| Номер в госреестре | 71756-18 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | модели 111T0537P0002 |
| Изготовитель | "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments", Мексика |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические модели 111T0537P0002 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде завальцованной с одного конца трубки с чувствительным элементом (ЧЭ) в оболочке из нержавеющей стали, соединенной с клеммной головкой из алюминия. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.

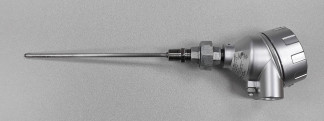

Монтаж ТП на объекте измерений осуществляется при помощи неподвижного штуцера. Общий вид преобразователей термоэлектрических модели 111T0537P0002 представлен на рисунке 1.
Пломбирование ТП не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики преобразователей термоэлектрических модели 111T0537P0002 приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +800 |
| Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1) | К |
| Класс допуска | 2 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры) | ±2,5 (в диапазоне от -40 до +333 включ.); ±0,0075 t (в диапазоне св. +333 до +800 включ.) |
| Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее | 1000 |
| Диаметр монтажной части, мм | 6,4 |
| Длина монтажной части, мм | 230 |
| Масса, кг, не более | 1 |
| Средняя наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет, не менее | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -55 до +150 95 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | модель 111T0537P0002 | 20 шт. |
| Паспорт (на русском языке) | - | 20 экз. |
осуществляется по документу МИ 3090-2007 «Рекомендация. ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «AMETEK Power Instruments», Мексика
