| Номер в госреестре | 71760-18 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | КАМ200-97 |
| Изготовитель | Общество с ограниченной ответственностью "АКСИТЕХ" (ООО "АКСИТЕХ"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы стационарные КАМ200-97 предназначены для измерений содержания (объемной доли и довзрывоопасных концентраций) метана в воздушных средах, сигнализации о превышении установленных порогов.
Г азоанализаторы стационарные КАМ200-97 являются одноканальными стационарными автоматическими приборами непрерывного действия.
Принцип действия газоанализаторов - оптический, основанный на изменении поглощения инфракрасного излучения анализируемой средой в зависимости от содержания определяемого компонента. Способ отбора пробы - диффузионный.
Газоанализаторы стационарные КАМ200-97 выполнены в едином цилиндрическом корпусе, с одной стороны которого расположен кабельный ввод с промаркированными проводами для подключения внешних цепей, с другой - находится измерительная ячейка, защищенная полупроницаемой мембраной от запотевания и металлической сеткой от механических повреждений. На корпусе газоанализатора расположен многоцветный светодиодный индикатор состояний, предназначенный для сигнализации о превышении установленных порогов содержания компонентов в окружающем воздухе, а также о неисправностях прибора.
Внутри корпуса расположен датчик инфракрасный оптический, состоящий из инфракрасного светодиода, приемников опорного и измерительного каналов, усилителей сигналов, стабилизатора питания и микроконтроллера. Датчик выдает значение содержанияизмеряемого газа (объемной доли, % и довзрывоопасной концентрации, % НКПР) в цифровой форме по последовательному интерфейсу UART. Датчик имеет искробезопасное исполнение с маркировкой Ex ia I Ma U/Ex ia IIC Ga U и подключается к газоанализатору по искробезопасным цепям.
Модуль интерфейса включает в себя управляющий микроконтроллер, формирователи сигналов последовательного интерфейса и дискретных сигналов превышения порогов.
Микроконтроллер выполняет следующие функции:
- управление прибором;
- индикацию состояния и режима газоанализатора;
- опрос датчика;
- обмен информацией с внешними устройствами.
По отдельной линии, независимо от обмена по цифровому интерфейсу, выдаются дискретные сигналы по двум каналам, информирующие о превышении заданных порогов содержания определяемого компонента.
Выходными сигналами газоанализаторов являются:
- цифровой RS-485;
- два независимых дискретных от 0 до (U^ - 0,6) В, где Umr - напряжение питания газоанализатора.
Общий вид газоанализаторов стационарных КАМ200-97 представлен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.

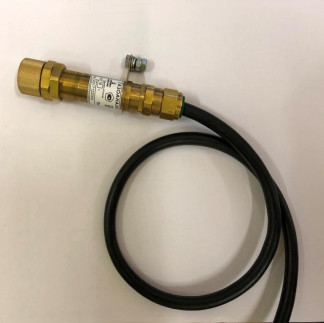

Рисунок 1 - Общий вид газоанализаторов стационарных КАМ200-97
Г азоанализаторы стационарные КАМ200-97 имеют встроенное программное обеспечение (ПО) «97», выполняющее следующие функции: преобразование выходного сигнала сенсоров в единицы объемной доли метана, % и % НКПР, оповещение о превышении заданных порогов содержания определяемых компонентов. Полученная измерительная информация доступна по цифровому интерфейсу обмена данными с внешними устройствами (персональный компьютер, системы верхнего уровня). Сигнализация об аварийных ситуациях с помощью дискретных выходов.
Внешнее (сервисное) ПО «КАМ200_97_иТГЬ», устанавливаемое на ПК, служит для визуализации измерительной информации, получаемой по цифровому интерфейсу обмена данными с газоанализатором, имеет средства сохранения в файл журнала показаний газоанализатора
Уровень защиты программного обеспечения «высокий» по Р.50.2.077-2014 (Для защиты ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована при помощи различных паролей для каждого из уровней доступа к ПО).
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО газоанализаторов стационарных КАМ200-97
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | 97 |
| Номер версии (идентификационный номер ПО), не ниже | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
| Внешнее (сервисное) ПО | |
| Идентификационное наименование ПО | КАМ200 97 UTIL |
| Номер версии (идентификационный номер ПО), не ниже | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмной доли метана, % (% НКПР) | от 0 до 2,2 (от 0 до 50) |
| Пределы допускаемой основной абсолютной погрешности измерений, об. доля, % (% НКПР) | ±0,2 (±5) |
| Пределы допускаемой погрешности срабатывания сигнализации о превышении установленных порогов, об. доля, % (% НКПР) | ±0,2 (±5) |
| Пределы допускаемой дополнительной погрешности измерений, в долях от основной, До, не более: - при изменении температуры окружающей среды на каждые 10 оС от нормальной (от +15 до +25 оС) в диапазоне рабочих температур - при изменении атмосферного давления на каждые 5 кПа от нормального 101,3 кПа в рабочем диапазоне - при изменении относительной влажности окружающей среды на каждые 10 % от 50 % в рабочем диапазоне | 0,5 0,3 0,4 |
| Вариация выходного сигнала (в долях от основной До), не более | 0,5 |
| Примечание - Значения НКПР (нижний концентрационный предел распространения пламени) указаны в соответствии с ГОСТ 30852.19-2002 для метана 100 % НКПР соответствует 4,4 % объемной доли. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время выхода на режим, с, не более | 300 |
| Время установления выходного сигнала на уровне 90 %, с, не более | 120 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | от 3,6 до 30 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Габаритные размеры, мм, не более: | |
| - диаметр | 30 |
| - длина (без кабеля) | 150 |
| Масса (без кабеля), кг, не более | 0,35 |
| Условия эксплуатации: | |
| »-» о/"ч - температура окружающей среды, С | от -40 до +60 |
| - относительная влажность воздуха 1),% | от 5 до 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Параметры преобразования измеренных значений в выходной цифровой сигнал по каналу связи RS485: - вид выходного кода - число разрядов кода - цена единицы наименьшего разряда кода, %/% НКПР | двоично-десятичный 3 0,01/1 |
| Маркировка взрывозащиты | 1ExdibIIBT5 X |
| Степень защиты по ГОСТ 14254-2015 | IP64 |
| Время наработки на отказ, ч, не менее | 40000 |
| 1) Допускается конденсация (кратковременно). | |
наносится типографским способом на шильдик на корпусе газоанализатора и титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность газоанализаторов стационарных КАМ200-97
| Наименование | Обозначение | Количество |
| Г азоанализатор стационарный КАМ200-97 | АЕТС.468157.053 | 1 шт. |
| ПО КАМ200 97 UTIL (на диске) | - | 1 шт. 1) |
| ЗИП, комплект | - | по заказу 2) |
| Адаптер для подачи ПГС | - | 1 шт. 1) |
| Преобразователь интерфейсов | - | по заказу 2) |
| Упаковка, комплект | - | 1 шт. |
| Руководство по эксплуатации | АЕТС.468157.053 РЭ | 1 экз. 3) |
| Паспорт | АЕТС.468157.053 ПС | 1 экз. |
| Руководство оператора ПО | АЕТС.468157.053 РО | 1 экз. 3) |
| Методика поверки | МП 205-07-2018 | 1 экз. |
| 1) Определяется договором поставки, но не менее 1 шт. на партию. 2) Определяется договором поставки. 3) Руководство по эксплуатации и Руководство оператора доступны в электронном виде (PDF) в специальном разделе на сайте www.axitech.ru. Поставка в твердых копиях и их количество на партию согласовывается с заказчиком. | ||
осуществляется по документу МП 205-07-2018 «Газоанализаторы стационарные КАМ200-97. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 апреля 2018 г.
Основные средства поверки:
- государственные стандартные образцы состава газовых смесей - эталоны 2-го разряда по ГОСТ 8.578-2014 в баллонах под давлением: ГСО № 10541-2014 состава СН4/воздух (азот).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.
ГОСТ 30852.19-2002 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.
ТУ 4217-007-87568835-17 Г азоанализаторы стационарные КАМ200-97. Технические условия.
