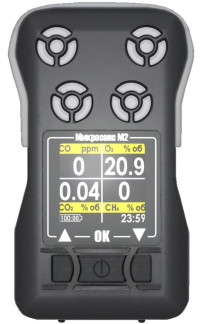

Газоанализаторы портативные Микросенс М2, 71762-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Microsense3.bin

Номер версии (идентификационный номер) ПО

3.0

Цифровой идентификатор ПО

76A3EC55, алгоритм CRC32

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

Опреде

ляемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Наи-

мень

ший

разряд

инди

кации

дисплея

газо-

анали

затора

Предел допускаемого времени ус-танов-ления показаний

Т0,9д, с

Назначение 2)

абсолютной, объемная доля определяемого компонента

от

носи

тель

ной

Кислород

(О2)

от 0 до 30 %

от 0 до 30 %

±0,5 %

-

0,1 %

20

В

Оксид

углерода

(СО)

от 0 до 500 млн-1

от 0 до 40 млн-1 включ.

±4 млн-1

-

1 -1 1 млн

30

А

св. 40 до 500 млн-1

-

±10 %

от 0 до 2000 млн-1

от 0 до 40 млн-1 включ.

±4 млн-1

-

1 -1 1 млн

30

А

св. 40 до 2000 млн-1 включ.

-

±10 %

Сероводород (H2S)

от 0 до 100 млн-1

от 0 до 7,5 млн-1 включ.

±1,5 млн-1

-

0,1 млн

30

К

св. 7,5 до 100 млн-1

-

±20 %

от 0 до 1000 млн-1

от 0 до 15 млн-1 включ.

±3 млн-1

-

1 -1 1 млн

25

А

св. 15 до 1000 млн-1

-

±20 %

Хлор (Q2)

от 0 до 10 млн-1

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

0,1 млн

60

А

св. 1 до 10 млн-1

-

±20 %

от 0 до 50 -1

млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

-

0,1 млн

120

А

св. 2 до 50 млн-1

-

±20 %

от 0 до 200 млн-1

от 0 до 2 млн-1 включ.

±0,4 млн-1

-

0,1 млн

30

А

св. 2 до 200 млн-1

-

±20 %

Цианистый

водород

(HCN)

от 0 до 30 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

1 -1 1 млн

70

А

св. 10 до 30 млн-1

-

±20 %

от 0 до 50 млн-1

от 0 до 5 млн-1 включ.

±2 млн-1

-

1 -1 1 млн

120

А

св. 5 до 50 млн-1

-

±20 %

Опреде

ляемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Наи-

мень

ший

разряд

инди

кации

дисплея

газо-

анали

затора

Предел допускаемого времени ус-танов-ления показаний

Т0,9д, с

Назначение 2)

абсолютной, объемная доля определяемого компонента

от

носи

тель

ной

Аммиак

(NH3)

от 0 до 100 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

1 -1 1 млн

40

К

св. 10 до 100 млн-1

-

20%

от 0 до 300 млн-1

от 0 до 20 млн-1 включ.

±4 млн-1

-

1 -1 1 млн

40

К

св. 20 до 300 млн-1

-

±20 %

от 0 до 1000 млн-1

от 0 до 30 млн-1 включ.

±6 млн-1

-

1 -1 1 млн

60

А

св. 30 до 1000 млн-1

-

±20 %

Диоксид серы (SO2)

от 0 до 20 млн-1

от 0 до 2,5 млн-1 включ.

±0,5 млн-1

-

0,1 млн

30

К

св. 2,5 до 20 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 50 млн-1 включ.

±10 млн-1

-

1 -1 1 млн

60

А

св. 50 до 2000 млн-1 включ.

-

±20 %

Оксид азота (NO)

от 0 до 250 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

1 -1 1 млн

40

А

св. 10 до 250 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 100 млн-1 включ.

±20 млн-1

-

-1

1 млн

60

А

св. 100 до 2000 млн-1 включ.

-

±20 %

Диоксид

азота

(NO2)

от 0 до 30 -1

млн

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

0,1 млн-1

30

А

св. 1 до 30 млн-1

-

±20 %

от 0 до 2000 млн-1

от 0 до 100 млн-1 включ.

±20 млн-1

-

-1

1 млн

60

А

св. 100 до 2000 млн-1 включ.

-

±20 %

Водород

(H2)

от 0 до 4 %

от 0 до 2 %

±0,1 %

-

0,01 %

60

В

от 0 до 2000 млн-1

от 0 до 1000 млн-1

±20 млн-1

-

-1

1 млн

70

В

Фтор (F2)

от 0 до

1 -1 1 млн

от 0 до 1 млн-1 включ.

±0,04 млн-1

-

0,01

-1

млн

80

А

Арсин

(AsH3)

от 0 до 1 -1

млн

от 0 до 1 млн-1

±0,06 млн-1

-

0,01

-1

млн

30

А

Фосфин

(PH3)

от 0 до

с -1

5 млн

от 0 до 0,3 млн-1 включ.

±0,06 млн-1

-

0,01

-1

млн

30

А

св. 0,3 до 5 млн-1

±20 %

от 0 до 1000 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

1 -1 1 млн

60

А

св. 10 до 1000 млн-1

-

±20 %

-1

1 млн

Моноси-лан (SiH4)

от 0 до 50 млн-1

от 0 до 5 млн-1 включ.

±1 млн-1

-

0,1 млн

60

А

св. 5 до 50 млн-1

-

±20 %

Опреде

ляемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1 погрешности

Наи-

мень

ший

разряд

инди

кации

дисплея

газо-

анали

затора

Предел допускаемого времени ус-танов-ления показаний

Т0,9д, с

Назначение 2

абсолютной, объемная доля определяемого компонента

от

носи

тель

ной

Хлорово-

дород

(HCl)

от 0 до 20 млн

от 0 до 2 млн-1 включ.

±0,4 млн-1

0,1

млн

60

К

св. 2 до 20 млн-1

±20 %

Фторово-дород (HF)

от 0 до 10 млн-1

от 0 до 2 млн-1 включ.

±0,4 млн-1

0,1

млн

90

А

св. 2 до 10 млн-1

-

±20 %

Карбонил-

хлорид

(COCh)

от 0 до

1 -1 1 млн

от 0 до 1 млн-1

±0,15 млн-1

-

0,01

млн

120

А

Метил-

меркаптан

(CH3SH)

от 0 до 10 млн-1

от 0 до 10 млн-1

±2 млн-1

-

0,1

млн

40

А

Озон (O3)

от 0 до

1 -1 1 млн

от 0 до 0,25 млн-1

±0,04 млн-1

-

0,01

млн

60

А

Бром (Br2)

от 0 до 20 млн-1

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

0,1

млн

50

А

св. 1 до 5 млн-1

-

±20 %

Формальдегид (CH2O)

от 0 до 10 млн-1

от 0 до 1 млн-1 включ.

±0,2 млн-1

-

0,1

млн

80

А

св. 1 до 10 млн-1

-

±20 %

Этилмер-

каптан

(C2H5SH)

от 0 до 14 млн-1

от 0 до 14 млн-1

±0,4 млн-1

-

0,1

млн

90

А

Этилен

(С2Щ)

от 0 до 125 млн-1

от 0 до 10 млн-1 включ.

±2 млн-1

-

1 -1 1 млн

60

В

св. 10 до 100 млн-1

-

±20 %

Определяе

мый

компонент

Диапазон показаний объемной доли или довзры-воопасной концентрации определяемого компонента

Диапазон измерений объемной доли или довзрывоопас-ной концентрации определяемого компонента

Пределы допускаемой основной 1) погрешности

Наименьший разряд индикации дисплея га-зоанали-затора

Предел допускаемого времени установления показаний Т0,9д, с

абсолютной, объемная доля или довзрыво-опасная концентрация определяемого компонента

отно

си-

тель

ной

Диоксид углерода (CO2)

от 0 до 1,5 %

от 0 до 1,5 %

±0,1 %

-

0,01 %

30

от 0 до 2,5 %

от 0 до 2,0 % включ.

±0,1 %

-

0,01 %

30

св. 2,0 до 2,5 %

-

5 %

от 0 до 5 %

от 0 до 2,0 % включ.

±0,1 %

-

0,01 %

30

св. 2,0 до 5 %

-

5 %

Пропан

(СэЩ)

от 0 до 100 % НКПР (от 0 до 1,7 %) 2)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

1 % НКПР

30

св. 60 до 100 % НКПР

-

±5 %

Метан (CH4)

от 0 до 100 %

от 0 до 2 % включ.

±0,1 %

-

0,01 %

20

св. 2 до 100 %

-

±5 %

от 0 до 100 % НКПР (от 0 до

4,4 %) 2)

от 0 до 60 % НКПР включ.

±0,13 % (±3 % НКПР)

-

1 % НКПР

25

св. 60 до 100 % НКПР

-

±5 %

Этан (С^)

от 0 до 100 % НКПР (от 0 до 2,4 %) 2)

от 0 до 60 % НКПР включ.

±3 % НКПР

-

1 % НКПР

20

св. 60 до 100 % НКПР

-

±5 %

н-Г ексан (С6Hl4)

от 0 до 100 % НКПР (от 0 до 1,0 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

н-Бутан

(С4Hlo)

от 0 до 100 % НКПР (от 0 до 1,4 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Изобутан

(С4Hlo)

от 0 до 100 % НКПР (от 0 до 1,3 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Пентан

(С5Hl2)

от 0 до 100 % НКПР (от 0 до 1,1 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Пропилен

(С3Н6)

от 0 до 100 % НКПР

(от 0 до 2,0 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

25

Определяе

мый

компонент

Диапазон показаний объемной доли или довзры-воопасной концентрации определяемого компонента

Диапазон измерений объемной доли или довзрывоопас-ной концентрации определяемого компонента

Пределы допускаемой основной 1) погрешности

Наименьший разряд индикации дисплея га-зоанали-затора

Предел допускаемого времени установления показаний Т0,9д, с

абсолютной, объемная доля или довзрыво-опасная концентрация определяемого компонента

отно

си-

тель

ной

Метанол

№ОН)

от 0 до 100 % НКПР (от 0 до 6 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

-

е,

(мол

о * ое)

Н н О

от 0 до 100 % НКПР (от 0 до 1,0 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Этиленок-сид ^ЩО)

от 0 до 100 % НКПР

(от 0 до 2,6 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Бензол

(C6H6)

от 0 до 100 % НКПР (от 0 до 1,2 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Ацетон

((CHз)2СО)

от 0 до 100 % НКПР

(от 0 до 2,5 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

Этилен

(С2Н4)

от 0 до 100 % НКПР

(от 0 до 2,3 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

25

н-Октан

(CgH18)

от 0 до 100 % НКПР (от 0 до 0,8 %) 2)

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

40

1)    В нормальных условиях эксплуатации

2)    Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

ветствии с Приказом Минзд

равсоцразвития РФ № 1034н от 09.09.11 г.)

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой погрешности^

абсолютной, млн-1

относительной, %

Сероводород (H2S)

от 0 до 7,5 млн-1 включ.

±1,8

-

св. 7,5 до 100 млн-1

-

±24

Аммиак (NH3)

от 0 до 10 млн-1 включ.

±2,5

-

св. 10 до 100 млн-1

-

±25

от 0 до 20 млн-1 включ.

±5

-

св. 20 до 300 млн-1

-

±25

Диоксид серы (SO2)

от 0 до 2,5 млн-1 включ.

±0,6

-

св. 2,5 до 20 млн-1

-

±24

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой погрешности1-*

абсолютной, млн-1

относительной, %

Хлороводород (HCl)

от 0 до 2 млн-1 включ.

±0,5

-

св. 2 до 20 млн-1

-

±25

допускаемой погрешности установлены в условиях эксплуатации: ающей среды от + 15 до +25 oC; сность окружающей среды от 55 до 65 %; ие от;

шпоненты (перечень согласно таблице 2) не более 0,5 •ПДК

1) Значения пределов

-    температура окруж

-    относительная влаж

-    атмосферное давле

-    сопутствующие ко (по ГОСТ 12.1.005-88).

Определяемый компонент

Диапазон измерений объемной доли или довзрыво-опасной концентрации определяемого компонента

Пределы допускаемой погрешности 1)

абсолютной, объемная доля или довзрыво-опасная концентрация определяемого компонента

относительной

Диоксид углерода (CO2)

от 0 до 1,5 %

±0,32 %

-

от 0 до 2,0 % включ.

±0,32 %

-

св. 2,0 до 2,5 %

-

±16 %

от 0 до 2,0 % включ.

±0,32 %

-

св. 2,0 до 5 %

-

±16 %

Пропан (С3Н8)

от 0 до 60 % НКПР включ.

±10 % НКПР

-

св. 60 до 100 % НКПР

-

±17 %

Метан (CH4)

от 0 до 2 % включ.

±0,4 %

-

св. 2 до 100 %

-

±20 %

от 0 до 60 % НКПР включ.

±0,44 % (±10 % НКПР)

-

св. 60 до 100 % НКПР

-

±17 %

Этан (С2Н6)

от 0 до 60 % НКПР включ.

±10 % НКПР

-

св. 60 до 100 % НКПР

-

±17 %

н-Г ексан (С6Н14)

от 0 до 50 % НКПР

±16 % НКПР

-

н-Бутан (С4Н10)

от 0 до 50 % НКПР

±16 % НКПР

-

Изобутан (С4Н10)

от 0 до 50 % НКПР

±16 % НКПР

-

Пентан (С5Н12)

от 0 до 50 % НКПР

±16 % НКПР

-

Пропилен (С3Н6)

от 0 до 50 % НКПР

±16 % НКПР

-

Метанол (СН3ОН)

от 0 до 50 % НКПР

±16 % НКПР

-

Толуол (метилбензол, C7H8)

от 0 до 50 % НКПР

±16 % НКПР

-

Этиленоксид (С2Н4О)

от 0 до 50 % НКПР

±16 % НКПР

-

Бензол (C6H6)

от 0 до 50 % НКПР

±16 % НКПР

-

Ацетон ((СН3)2СО)

от 0 до 50 % НКПР

±16 % НКПР

-

Этилен (С2Н4)

от 0 до 50 % НКПР

±16 % НКПР

-

н-Октан (C8H18)

от 0 до 50 % НКПР

±16 % НКПР

-

1) В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент.

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности:

-    для измерительных каналов горючих газов и диоксида углерода

-    для измерительных каналов вредных газов, кислорода и водорода

о о" ^

±±

Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности

±0,5

Суммарная дополнительная погрешность от влияния содержания не измеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более

±0,5

Время прогрева газоанализатора, мин, не более

2

Интервал времени работы без корректировки показаний по измерительным каналам, месяцев:

-    метана, этана, пропана и диоксида углерода

-    вредных газов, водорода и кислорода

12

6

Таблица 7 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Время непрерывной работы газоанализатора от полностью заряженной аккумуляторной батареи при температуре от +15 до +25 °С, ч, не менее

130

Время полной зарядки аккумуляторной батареи, ч, не более

4

Габаритные размеры газоанализаторов, мм, не более:

-    длина

-    ширина

-    высота

115

70

35

Масса газоанализаторов, кг, не более

0,25

Средняя наработка на отказ, ч

35 000

Средний срок службы, лет

10

Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ 31610.0-2012, вид взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2012, маркировка взрывозащиты 3

РО Ex ia I X 0Ex ia IIC T4 X

Степень защиты от внешних воздействий по ГОСТ 14254-2015

IP67

Нормальные условия эксплуатации:

-    температура окружающей среды, C

-    относительная влажность, %

-    атмосферное давление, кПа

от + 15 до +25 от 30 до 80 от 96,7 до 103,3

Рабочие условия эксплуатации:

Диапазон температур окружающей среды, С 1)

Диапазон относительной влажности воздуха (без конденсации влаги) при температуре +35°С, %

Диапазон атмосферного давления, кПа

от -20 до +50

от 25 до 95 от 84 до 106,7

Наименование

Обозначение

Количество

Г азоанализатор портативный Микросенс М2

-

1 шт.

Зарядное устройство

-

1 шт.

Док-станция

-

1 шт.

Упаковка

-

1 шт.

Насадка для градуировки

-

1 шт.

Методика поверки

МП-242-2196-2018

1 экз.

Газоанализаторы портативные Микросенс М2. Руководство по эксплуатации

МРБП.413347.013 РЭ

1 экз.

Сертификат соответствия (копия)

-

1 экз.

Программное обеспечение PagTool

-

1 экз.
