Калибраторы давления портативные ЭЛЕМЕР-ПКД-160, 71774-18

71774-18
Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160» (далее по тексту - ПКД-160 или калибраторы) предназначены для воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).
Карточка СИ
Номер в госреестре 71774-18
Наименование СИ Калибраторы давления портативные
Обозначение типа СИ "ЭЛЕМЕР-ПКД-160"
Изготовитель Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Год регистрации 2018
Срок свидетельства 09.07.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160» (далее по тексту - ПКД-160 или калибраторы) предназначены для воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).

Описание

Принцип действия калибраторов в режиме воспроизведений и измерений давления основан на изменении давления в замкнутой системе при изменении ее объема. Предварительно с помощью встроенного баллона с регулятором в системе создается давление, близкое к задаваемому. Затем, путем ручного перемещения поршня, плавно изменяется объем и давление устанавливается с необходимой точностью. Это давление подается на выходные штуцеры калибратора, на которые устанавливаются ПДЭ и поверяемый (калибруемый или градуируемый) датчик давления. Цифровой сигнал ПДЭ и аналоговый сигнал датчика давления измеряются электронным измерительным устройством и отображаются на сенсорном экране калибратора.

Принцип действия калибраторов в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора.

Принцип действия калибраторов в режиме воспроизведений силы постоянного тока основан на цифро-аналоговом преобразовании величины измеряемых электрических сигналов и передаче их в микроконтроллер одноплатного компьютера калибратора в аналоговые электрические сигналы и передаче их на соответствующие клеммы калибратора.

ПКД-160 выполняет следующие функции:

-    воспроизведение значений эталонного давления;

-    считывание значений эталонного давления, измеренного ПДЭ;

-    измерение выходного значения силы постоянного тока поверяемых (калибруемых или градуируемых) датчиков давления;

-    сравнение показаний эталонного и поверяемого датчиков давления;

-    воспроизведение сигналов силы постоянного тока;

-    обеспечение сбора, хранения, архивирования и передачи данных в компьютер.

ПКД-160 состоит из двух частей:

-    пневматической системы (ПС);

-    электронного измерительного устройства (ИУ).

К ПС с помощью штуцеров, шлангов и гребенок подключаются ПДЭ и поверяемые датчики давления (до 4 штук). ПДЭ и поверяемые датчики давления также подключаются к ИУ.

В качестве ПДЭ могут применяться преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшими или равными диапазонам ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14).

ПС с помощью элементов управления задает и поддерживает определенное значение давления. ПДЭ измеряет это давление и в виде цифрового сигнала передает в ИУ. ИУ измеряет токовые выходные сигналы датчиков и в соответствии с их диапазоном измерений преобразует в значение давления. Также ИУ вычисляет погрешность измерения давления, приведенную к диапазону измерений поверяемых датчиков. Полученная информация выводится на дисплей ИУ (при работе с компьютером - на дисплей компьютера) и может архивироваться.

ПКД-160 выпускаются в следующих модификациях: «ЭЛЕМЕР-ПКД-160-П» в пластиковом кейсе с одним каналом воспроизведения давления; «ЭЛЕМЕР-ПКД-160-Н» в металлическом корпусе с одним каналом или двумя каналами воспроизведения давления.

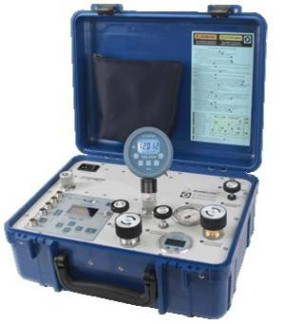

Фотографии общего вида калибраторов и обозначение места нанесения знака поверки представлены на рисунке 1.

Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

«ЭЛЕМЕР ПКД-160-П» с одним каналом воспроизведения давления

«ЭЛЕМЕР-ПКД- 160-Н» с двумя каналами воспроизведения давления

Рисунок 1 - Общий вид калибраторов давления портативных «ЭЛЕМЕР-ПКД-160» и обозначение места нанесения знака поверки

Место пломбирования

«ЭЛЕМЕР ПКД-160-П»

Место пломбирования место пломбирования

Место пломбирования \ снизу

\ сверху

«ЭЛЕМЕР-ПКД- 160-Н»

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

В ПКД-160 предусмотрено внутреннее и внешнее программное обеспечение (далее - ПО). Внутреннее ПО состоит только из встроенной в микропроцессорный модуль электронного измерительного устройства (ИУ) метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Внешнее программное обеспечение (ПО), предназначенное для взаимодействия ПКД-160 с компьютером, не оказывает влияния на метрологические характеристики ПКД-160. При помощи внешнего ПО осуществляется: поверка датчиков давления; архивирование результатов поверки; визуализация результатов измерений; формирование протоколов; сохранение их в виде файлов Excel и распечатку на принтере.

Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Идентификационные данные (признаки)

Значение

ПКД-160

ПДЭ-020

Идентификационное наименование ПО

Setup ARM PKD 160 2.18.exe

ARM_PDE_v1_6.

exe

Номер версии (идентификационный номер) ПО

не ниже 2.18

не ниже 1.6

Цифровой идентификатор ПО

по номеру версии

Таблица 2 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)

Значение

ПКД-160

ПДЭ-020

Идентификационное наименование ПО

PKD160-0.93.06.hex

PDE-020 PIC18LF6722 V1 00 00.hex

Номер версии (идентификационный номер) ПО

не ниже 0.93.06

не ниже 1 00 00

Цифровой идентификатор ПО

по номеру версии

Технические характеристики

приведены в таблицах 3 -7.

Таблица 3 - Диапазон воспроизведений и измерений абсолютного давления, избыточного давления, избыточного давления-разрежения_

Шифр

модификации

Модель

Диапазон воспроизведений давления

Верхний предел измерений (РВ)

«ЭЛЕМЕР-ПКД- 160-П»

01

от 0 до 600 кПа

600 кПа

02

от 0 до 2,5 МПа

2,5 МПа

03

от 0 до 16 МПа

16 МПа

«ЭЛЕМЕР-ПКД- 160-Н»

01

от 0 до 600 кПа

600 кПа

02

от 0 до 2,5 МПа

2,5 МПа

03

от 0 до 16 МПа

16 МПа

12

от 0 до 600 кПа

600 кПа

от 0 до 2,5 МПа

2,5 МПа

13

от 0 до 600 кПа

600 кПа

от 0 до 16 МПа

16 МПа

23

от 0 до 2,5 МПа

2,5 МПа

от 0 до 16 МПа

16 МПа

Таблица

- Пределы допускаемой основной приведенной погрешности ПКД-160 в комплекте с внешними ПДЭ-020, ПДЭ-020И

L

Код

модели

ПДЭ-020

Вид измеряемого давления

Поддиапазон

измерений

давления

Пределы допускаемой основной приведенной к верхнему пределу измерений

погрешности1^ у, %

Индекс модели

А0

А

В

С

010

Абсолютное

от 0 до 10 кПа

-

-

±0,05

±0,1

030

от 0 до 60 кПа включ.

±0,01

-

-

-

св. 60 до 120 кПа

±0,02

-

-

-

от 0 до 40 кПа включ.

-

±0,01

±0,015

±0,03

св. 40 до 120 кПа

-

±0,03

±0,05

±0,1

040

от 0 до 125 кПа включ.

±0,01

-

-

-

св. 125 до 250 кПа

±0,02

-

-

-

от 0 до 83,3 кПа включ.

-

±0,01

±0,015

±0,03

св. 83,3 до 250 кПа

-

±0,03

±0,05

±0,1

050

от 0 до 300 кПа включ.

±0,01

-

-

-

св. 300 до 600 кПа

±0,02

-

-

-

от 0 до 200 кПа включ.

-

±0,01

±0,015

±0,03

св. 200 до 600 кПа

-

±0,03

±0,05

±0,1

060

от 0 до 1,25 МПа включ.

±0,01

-

-

-

св. 1,25 до 2,5 МПа

±0,02

-

-

-

от 0 до 0,83 МПа включ.

-

±0,01

±0,015

±0,03

св. 0,83 до 2,5 МПа

-

±0,03

±0,05

±0,1

070

от 0 до 3,0 МПа включ.

±0,01

-

-

-

св. 3,0 до 6,0 МПа

±0,02

-

-

-

от 0 до 2,0 МПа включ.

-

±0,01

±0,015

±0,03

св. 2,0 до 6,0 МПа

-

±0,03

±0,05

±0,1

080

от 0 до 8 МПа включ.

±0,01

-

-

-

св. 8 до 16 МПа

±0,02

-

-

-

от 0 до 5,3 МПа включ.

-

±0,01

±0,015

±0,03

св. от 5,3 до 16 МПа

-

±0,03

±0,05

±0,1

100

Избыточное

от 0 до 0,83 кПа включ.

-

-

±0,015

±0,03

св. 0,83 до 2,5 кПа

-

-

±0,05

±0,1

Код

модели

ПДЭ-020

Вид измеряемого давления

Поддиапазон

измерений

давления

Пределы допускаемой основной приведенной к верхнему пределу измерений

погрешности1^ у, %

Индекс модели

А0

А

В

С

110

Избыточное

от 0 до 2,1 кПа включ.

-

±0,01

±0,015

±0,03

св. 2,1 до 6,3 кПа

-

±0,03

±0,05

±0,1

120

от 0 до 8 кПа включ.

±0,01

-

-

-

св. 8 до 16 кПа

±0,02

-

-

-

от 0 до 5,3 кПа включ.

-

±0,01

±0,015

±0,03

св. 5,3 до 16 кПа

-

±0,03

±0,05

±0,1

120Е

от 0 до 20 кПа включ.

±0,01

-

-

-

св. 20 до 40 кПа

±0,02

-

-

-

от 0 до 13,3 кПа включ.

-

±0,01

±0,015

±0,03

св. 13,3 до 40 кПа

-

±0,03

±0,05

±0,1

130

от 0 до 50 кПа включ.

±0,01

-

-

-

св. 50 до 100 кПа

±0,02

-

-

-

от 0 до 33,3 кПа включ.

-

±0,01

±0,015

±0,03

св. 33,3 до 100 кПа

-

±0,03

±0,05

±0,1

140

от 0 до 125 кПа включ.

±0,01

-

-

-

св. 125 до 250 кПа

±0,02

-

-

-

от 0 до 83,3 кПа включ.

-

±0,01

±0,015

±0,03

св. 83,3 до 250 кПа

-

±0,03

±0,05

±0,1

150

от 0 до 300 кПа включ.

±0,01

-

-

-

св. 300 до 600 кПа

±0,02

-

-

-

от 0 до 200 кПа включ.

-

±0,01

±0,015

±0,03

св. 200 до 600 кПа

-

±0,03

±0,05

±0,1

160

от 0 до 1,25 МПа включ.

±0,01

-

-

-

св. 1,25 до 2,5 МПа

±0,02

-

-

-

от 0 до 0,83 МПа включ.

-

±0,01

±0,015

±0,03

св. 0,83 до 2,5 МПа

-

±0,03

±0,05

±0,1

Код

модели

ПДЭ-020

Вид измеряемого давления

Поддиапазон

измерений

давления

Пределы допускаемой основной приведенной к верхнему пределу измерений

погрешности1^ у, %

Индекс модели

А0

А

В

С

170

Избыточное

от 0 до 3,0 МПа включ.

±0,01

-

-

-

св. 3,0 до 6,0 МПа

±0,02

-

-

-

от 0 до 2,0 МПа включ.

-

±0,01

±0,015

±0,03

св. 2,0 до 6,0 МПа

-

±0,03

±0,05

±0,1

180

от 0 до 8,0 МПа включ.

±0,01

-

-

-

св. 8,0 до 16 МПа

±0,02

-

-

-

от 0 до 5,3 МПа включ.

-

±0,01

±0,015

±0,03

св. 5,3 до 16 МПа

-

±0,03

±0,05

±0,1

190

от 0 до 30 МПа включ.

±0,01

-

-

-

св. 30 до 60 МПа

±0,02

-

-

-

от 0 до 20 МПа включ.

-

±0,01

±0,015

±0,03

св. 20 до 60 МПа

-

±0,03

±0,05

±0,1

190Е

от 0 до 50 МПа включ.

±0,01

-

-

-

св. 50 до 100 МПа

±0,02

-

-

-

от 0 до 33,3 МПа включ.

-

±0,01

±0,015

±0,03

св. 33,3 до 100 МПа

-

±0,03

±0,05

±0,1

310

Избыточное-

разрежение

св. -3,3 до 3,3 кПа включ.

-

-

±0,015

±0,03

от -10 до -3,3 кПа включ. св. 3,3 до 10 кПа

-

-

±0,05

±0,1

320

св. -20 до 20 кПа включ.

±0,01

-

-

-

от -40 до -20 кПа включ. св. 20 до 40 кПа

±0,02

-

-

-

св. -13,3 до 13,3 кПа включ.

-

±0,01

±0,015

±0,03

от -40 до -13,3 кПа включ. св. 13,3 до 40 кПа

-

±0,03

±0,05

±0,1

340

св. -80 до 80 кПа включ.

±0,01

-

-

-

от -100 до -80 кПа включ. св. 80 до 160 кПа

±0,02

-

-

-

св. -53,3 до 53,3 кПа включ.

-

±0,01

±0,015

±0,03

Окончание таблицы 4

Код

модели

ПДЭ-020

Вид измеряемого давления

Поддиапазон

измерений

давления

Пределы допускаемой основной приведенной к верхнему пределу измерений

погрешности1^ у, %

Индекс модели

А0

А

В

С

340

Избыточное-

разрежение

от -100 до -53,3 кПа включ. от 0 до 160 кПа

-

±0,03

±0,05

±0,1

350

от -100 до +300 кПа включ.

±0,01

-

-

-

св. +300 до +600 кПа

±0,02

-

-

-

от -100 до +200 кПа включ.

-

±0,01

±0,015

±0,03

св. +200 до +600 кПа

-

±0,03

±0,05

±0,1

Примечание: 1) в формулах расчета пределов допускаемой основной приведенной погрешности: Р - измеряемое давление; РВ - верхний предел измерений.

Таблица 5 - Основные метрологические характеристики ПКД-160 в режиме воспроизведений и измерений электрических сигналов в виде силы постоянного тока

Диапазон

Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре от +15 до +25 °С)

Пределы допускаемой дополнительной абсолютной погрешности (в пределах рабочих температур от -20 до +50 °С)

воспроизведений

измерений

воспроизведений

измерения

воспроизведений

измерения

от 0 до 25 мА

от 0 до 25 мА

±(10-4I ^ + 1) мкА

± (10-4I Х)+ 1) мкА

± (2- 10-4I lj+ 2) мкА

± (2- 10-4I lj+ 2) мкА

Примечание: 1) - I - значение силы постоянного тока.

Наименование характеристики

Значение

Диапазон измерений встроенного цифрового датчика давления, МПа

от 0 до 2,5; от 0 до 16

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности встроенного цифрового датчика давления, % (от верхнего предела измерений)

±0,5

Диапазон измерений встроенного стрелочного манометра, МПа

от 0 до 20

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности встроенного стрелочного манометра, % (от верхнего предела измерений)

±1,5

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий в диапазоне температур, соответствующих рабочим условиям измерений, %

±у1)

Дискретность задания давления регулятором грубой установки не превышает, % (от верхнего предела измерений)

-    для диапазонов от 0 до 600 кПа и от 0 до 16 МПа

-    для диапазона от 0 до 2,5 МПа

1

0,5

Дискретность задания давления регулятором точной настройки не превышает, % (от диапазона измерений)

0,01

Нестабильность поддержания давления за 1 мин не превышает, % (от верхнего предела воспроизведения)

0,01

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 86 до 106,7

Примечание: 1) у - значение основной погрешности

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания, В

-    от встроенного блока аккумуляторов

-    от сети

от 12 до 16,8 220

Потребляемый ток в режиме максимальной внешней нагрузки, мА

110

Габаритные размеры (длинахширинахвысота), мм, не более:

-    ПКД-160-П

-    ПКД-160-Н

480x375x200

520x340x300

Масса, кг, не более:

-    ПКД-160-П

-    ПКД-160-Н

15

16

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -20 до +50 98

от 86 до 106,7

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

12

Знак утверждения типа

наносится на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса ПКД-160 -методом шелкографии и (или) на руководство по эксплуатации и паспорт типографским способом.

Таблица 8 - Комплектность калибраторов

Наименование

Обозначение

Кол-во

Примечание

Калибратор давления портативный «ЭЛЕМЕР-ПКД- 160-Н»

НКГЖ.406233.050

1 шт.

Модификация и исполнение в соответствии с заказом

«ЭЛЕМЕР-ПКД- 160-П»

НКГЖ.406233.050-02

1 шт.

Сетевой провод

-

1 шт.

-

Кабели соединительные:

-

-

КИ26011

-

1 шт.

-

КИ26012

-

4 шт.

-

КТ

-

1 шт.

-

К1

-

1 шт.

-

USB А-В

-

1 шт.

-

Соединительный шланг ШЛ-В+М16х2-В-М16х2

-

1 шт.

-

Переходной штуцер ПШ-Н-М16 х 2-Н-М20 х 1,5

-

1 шт.

для ПКД-160-П

Блок Б-1-М20х1,5

-

1 шт.

для ПКД-160-Н

Уплотнительное кольцо 005-008-19

-

5 шт.

-

Уплотнительное кольцо 009-012-19

-

5 шт.

-

Диск с программным обеспечением «АРМ ПКД-160» и программным обеспечением для работы с ПДЭ-020 «АРМ ПДЭ»

-

1 шт.

-

Руководство по эксплуатации

НКГЖ.406233.050РЭ

1 экз.

-

Паспорт

НКГЖ.406233.050ПС

1 экз.

-

Методика поверки

НКГЖ.406233.050МП

1 экз.

-

Поверка

осуществляется по документу НКГЖ.406233.050МП «Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160». Методика поверки», утвержденному ООО «ИЦРМ» 26.02.2018 г.

Основные средства поверки:

-    калибраторы-измерители унифицированных сигналов прецизионные «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде 56318-14);

-    манометры грузопоршневые серии СРВ 5000 (регистрационный номер в Федеральном информационном фонде 33079-08);

-    рабочий эталон давления РЭД-6 (регистрационный номер в Федеральном информационном фонде 33036-06);

-    манометр грузопоршневой 2000 модификация 2465 (регистрационный номер в Федеральном информационном фонде 28674-05;

-    манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде 24971-03);

-    калибраторы давления пневматические Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде 42701-09);

-    калибраторы давления пневматические Метран-504 Воздух (регистрационный номер в Федеральном информационном фонде 31057-09);

-    калибратор давления СРС 8000 (регистрационный номер в Федеральном информационном фонде 59862-15);

-    мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);

-    меры электрического сопротивления однозначные МС 3006 (регистрационный номер в Федеральном информационном фонде 12758-91).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 ^ 30 А.

ТУ 4381-106-13282997-2012 Калибраторы давления портативные «ЭЛЕМЕР-ПКД-160». Технические условия.

71774-18
Номер в ГРСИ РФ:
71774-18
Производитель / заявитель:
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Год регистрации:
2018
Cрок действия реестра:
09.07.2029
Похожие СИ
83680-21
83680-21
2021
Общество с ограниченной ответственностью "Альфапаскаль" (ООО "Альфапаскаль"), г. Челябинск
Срок действия реестра: 16.11.2026
75915-19
75915-19
2019
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО«ЭлМетро Групп»), г. Челябинск
Срок действия реестра: 19.08.2029
73356-18
73356-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
73353-18
73353-18
2018
"Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Срок действия реестра: 04.12.2024
72295-18
72295-18
2018
"FLUKE Calibration", США
Срок действия реестра: 24.08.2024
72192-18
72192-18
2018
"WIKA Alexander Wiegand SE & Co. KG", Германия
Срок действия реестра: 24.08.2024
72120-18
72120-18
2018
"Druck Ltd.", Великобритания
Срок действия реестра: 03.08.2024
72087-18
72087-18
2018
"AMETEK Sensors, Test and Calibration", Дания; Завод-изготовитель "AMETEK M&G", США
Срок действия реестра: 03.08.2024
71590-18
71590-18
2018
"FLUKE Calibration", США
Срок действия реестра: 15.06.2024
71503-18
71503-18
2018
"Fluke Corporation", США
Срок действия реестра: 15.06.2024
