Трансформаторы тока ТФНД, 71778-18

71778-18
Трансформаторы тока ТФНД (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 71778-18
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФНД
Изготовитель ПО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации 2018
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФНД (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Трансформаторы изготовлены в исполнениях ТФНД-110М, ТФНД-110М-11, ТФНД-35М, отличающихся друг от друга значениями номинального напряжения, номинальной силы первичного и вторичного токов, номинальной вторичной нагрузки.

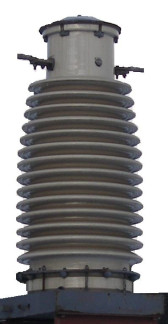

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение трансформатора

ТФН

Д-110М

Заводской номер

8373, 8727, 8871

192, 195, 202, 2402, 2406, 3629, 3897

3574, 3823, 12311, 12900, 12969, 12995, 13002, 13151, 13171, 4048, 4078, 4319, 4545

Номинальное напряжение, кВ

110

110

110

Наибольшее рабочее напряжение, кВ

126

126

126

Номинальный первичный ток, А

100

600

300

Номинальный вторичный ток, А

5

5

5

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8

30

30

30

Номинальная частота, Гц

50

50

50

Продолжение таблицы 1

Наименование характеристики

Значение

Исполнение трансформатора

ТФНД-110]

М

ТФНД-110М-П

Заводской номер

1556, 1557, 1564, 1565, 1592, 1593

8189

1352, 1474

6676, 6822, 6685

Номинальное напряжение, кВ

110

110

110

110

Наибольшее рабочее напряжение, кВ

126

126

126

126

Номинальный первичный ток, А

800

750

1000

2000

Номинальный вторичный ток, А

5

5

5

5

Класс точности вторичных обмоток цля измерений и учета

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8

30

30

20

20

Номинальная частота, Гц

50

50

50

50

Окончание таблицы 1

Наименование характеристики

Значение

Исполнение трансформатора

ТФНД-110М-П

ТФНД-110М-1

ТФНД-35М

ТФНД-35М

Заводской номер

7467

1242, 1248, 1255

2198, 2200, 2482, 14766, 14774, 14794

16341, 16362

Номинальное напряжение, кВ

110

110

35

35

Наибольшее рабочее напряжение, кВ

126

126

40,5

40,5

Номинальный первичный ток, А

1000

750

300

100

Номинальный вторичный ток, А

1

1

5

5

Класс точности вторичных обмоток для измерений и учета

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8

30

20

30

30

Номинальная частота, Гц

50

50

50

50

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока (заводские номера: 8373, 8727, 8871, 192, 195, 202, 3574, 3823, 12311, 12900, 12969, 12995, 13002, 13151, 13171, 1556, 1557, 1564, 1565, 1592, 1593, 2402, 2406, 3629, 3897, 4048, 4078, 4319, 4545, 8189)

ТФНД -110М

30 шт.

Трансформатор тока (заводские номера: 1352, 1474, 6676, 6822, 6685, 7467)

ТФНД -110М-П

6 шт.

Трансформатор тока (заводские номера: 1242, 1248, 1255)

ТФНД -110М-1

3 шт.

Трансформатор тока (заводские номера: 2198, 2200, 2482, 14766, 14774, 14794, 16341, 16362)

ТФНД -35М

8 шт.

Трансформатор тока ТФНД -110М. Паспорт

-

30 экз.

Трансформатор тока ТФНД -110М-11. Паспорт

-

6 экз.

Трансформатор тока ТФНД -110М-1. Паспорт

-

3 экз.

Трансформатор тока ТФНД -35М. Паспорт

-

8 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

71778-18
Номер в ГРСИ РФ:
71778-18
Производитель / заявитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Год регистрации:
2018
