| Номер в госреестре | 71779-18 |
| Наименование СИ | Анализаторы фотометрические |
| Обозначение типа СИ | MCS300P |
| Изготовитель | "SICK AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы фотометрические MCS300P (далее - анализаторы) предназначены для непрерывных автоматических измерений объемной доли компонентов в отходящих или технологических газах и жидкостях, неочищенных газах, а также для контроля состава неочищенных газов в топочных установках (до шести компонентов одновременно). Типичные измеряемые компоненты: HCl, NO, NO2, N2O, SO2, CO, CO2, NH3, Н2О, Cl2, углеводороды и кислород.
Анализаторы фотометрические MCS300P являются недисперсионными промышленными однолучевыми фотометрами с интерференционными и газовыми фильтрами. Принцип действия фотометрических анализаторов основан на способности анализируемого вещества поглощать электромагнитное излучение оптического диапазона при определенной длине волны. Концентрацию поглощающего вещества определяют, измеряя интенсивность поглощения. В основу работы анализаторов фотометрических MCS300P положен фотометрический двухчастотный метод с корреляцией по газовым фильтрам.
Конструктивно анализаторы фотометрические MCS300P состоят из блока с источником излучения и электронного блока с детекторной системой, соединенных жесткой монтажной шиной. Между блоками установлена электрообогреваемая измерительная ячейка - кювета, а также интерференционный и газовый фильтры, расположенные на поворотном механизме. В блоке источника размещен источник излучения широкого спектра. На пути луча поочередно помещаются интерференционные и газовые фильтры, которые позволяют выделить необходимую для анализа длину волны излучения. Поток инфракрасного или видимого света проходит через ячейку с пробой, где избирательно поглощается анализируемыми компонентами, пропорционально их содержанию.
Анализатор MCS300P может поставляться с кюветой PGK или PGK Ex для анализа газов и с кюветой FGK для анализа жидкостей. Кюветы PGK и PGK Ex могут быть изготовлены из нержавеющей стали или сплава хастеллой. В зависимости от диапазона измерения выбранных компонентов кюветы PGK и PGK Ex могут иметь длину 10 см, 20 см, 50 см или 75 см. Кюветы FGK имеют фиксированную длину с перенастраиваемой длиной оптического пути от 14 мм до 99 мм. Анализатор MCS300P может монтироваться как в горизонтальном, так и в вертикальном положении.
Функции управления работой анализаторов, диагностики состояния, обработки данных автоматизированы. Режимные параметры могут быть заданы как с помощью клавиатуры на панели прибора, так и удаленного ПК. На дисплей электронного блока выводится текущая информация, в т.ч. объемная доля компонента, результаты градуировки, результаты самотестирования.

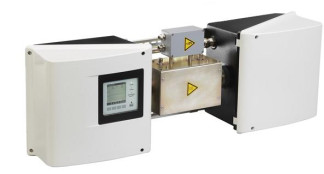

Общий вид анализаторов фотометрических MCS300P представлен на рисунках 1-3.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на программное обеспечение СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MCS300P |
| Номер версии (идентификационный номер) ПО | не ниже 9196446/0000 |
| Цифровой идентификатор ПО | недоступен |
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон длины волны: - видимый диапазон спектра (VIS), нм - инфракрасный диапазон, нм | от 300 до 800 от 1800 до 12000 |
| Уровень флуктуационных шумов нулевого сигнала, % шкалы, не более | 1 |
| Дрейф нулевого сигнала, % шкалы/ ч, не более | 2 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота питания сети, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 805 |
| Масса, кг, не более | 37 |
| Габаритные размеры, мм, не более: | |
| - высота | 442 |
| - ширина | 256 |
| - длина | 1730 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +45 |
| - давление анализируемого потока, МПа | от 0,08 до 6 |
| - скорость анализируемого потока (для газа), см3/мин | от 2 до 500 |
| - температура измеряемого газа, °С | от +50 до +200 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 24000 |
| Маркировка взрывозащиты: | |
| - MCS300P Ex | II2GExpxIICT4Gb или |
| II3GExpz IICT4Gc | |
| - PGK Ex | II2GExeIICT4Gb |
наносится на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор фотометрический MCS300P | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 205-30-2017 | 1 экз. |
осуществляется по документу МП 205-30-2017 «Анализаторы фотометрические MCS300P. Методика поверки», утвержденному ФГУП «ВНИИМС» 26 декабря 2017 г.
Основные средства поверки:
- эталон 1-го разряда по ГОСТ 8.578-2014 - ГСО № 10531-2014 состава газовых смесей оксида углерода в азоте, относительная расширенная неопределенность в интервале аттестованных значений объемной доли углерода св. 0,0010 до 0,1,0 % составляет 2,5 %;
- азот газообразный особой чистоты, сорт первый по ГОСТ 9293-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель приемного блока анализатора.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя «SICK AG», Германия.
