| Номер в госреестре | 71782-18 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | OTCF 123 |
| Изготовитель | "Areva T&D Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные OTCF 123 (далее - трансформаторы напряжения) изготовлены в 2010 г., предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения емкостные OTCF состоят из делителя напряжения и электромагнитного устройства (ЭМУ).
Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помешенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны. ЭМУ состоит из последовательно включенных реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка трансформатора ЭМУ секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

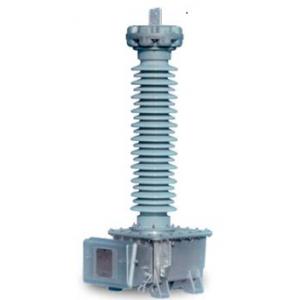

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Наибольшее значение напряжение первичной обмотки, кВ | 126 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 100/V3 |
| - основной 1a-1n; - основной 2а-2щ | |
| - дополнительной dа-dn | 100 |
| Класс точности вторичной обмотки | |
| - основной 1a-1n; | 0,2 |
| - основной 2а-2щ | 0,5 |
| - дополнительной dа-dn | 3P |
| Номинальная мощность вторичной обмотки, ВА | |
| - основной 1a-1n; | 25 |
| - основной 2а-2щ | 60 |
| - дополнительной dа-dn | 120 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +45 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный OTCF 123 (заводские номера: 704150701, 704150702, 704150703, 704150704, 704150705, 704150706) | OTCF 123 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения OTCF 123
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 6 |
