| Номер в госреестре | 71784-18 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | MFX_4 System |
| Изготовитель | "M+F Technologies GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 25.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры MFX_4 System (далее - контроллеры) предназначены для измерений сигналов силы и напряжения постоянного тока, импульсных сигналов и сигналов от термопреобразователей сопротивления (при подключении к внешним, не входящим в состав контроллеров, датчикам) для дальнейшей обработки и визуализации параметров физических величин (температуры, расхода, объема и массы жидкости).
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов силы и напряжения постоянного тока и импульсных сигналов, поступающих с первичных преобразователей на аналоговые входы. Информация поступает в контроллер, где производится ее дальнейшая обработка.
Контроллер позволяет выдавать управляющие и аварийные сигналы и обеспечивает:
- управление выдачей заданной дозы жидкости;
- суммирование объема и массы жидкости, прошедшей через первичный преобразователь;
- индикацию показаний значения расхода, объема, массы, температуры;
- передачу информации по интерфейсам RS232, RS422, RS485, TCP/IP либо Canopen Bus 2X на принтер или на центральный компьютер;
- управление отсечным клапаном;
- хранение информации.
Контролеры конструктивно выполнены в моноблочном исполнении для монтажа на стене или кронштейне и имеют один измерительно-вычислительный блок.
К одному измерительно-вычислительному блоку подключаются:
- счетчик жидкости с импульсным датчиком;
- первичный преобразователь температуры типа Pt100;
- электроуправляемые клапаны;
- системы управления насосами;
- принтер и ряд других изделий, указанных в руководстве по эксплуатации. Контролеры имеют три исполнения: MFX_4 Controller; MFX_4 Controller Ex; MFX_4
Compact, различающиеся габаритными размерами, материалом и формой корпуса.
MFX_4 Controller выполнен в невзрывозащищенном корпусе, для установки на DIN-
рейку;
MFX_4 Controller Ex выполнен во взрывозащищенном корпусе;
MFX_4 Compact сочетает в себе функции контроллера MFX_4 Controller Ex и терминала по управлению контролером, выполнен во взрывозащищенном корпусе.
Управление и программирование контроллера осуществляется с помощью клавиатуры центрального компьютера.

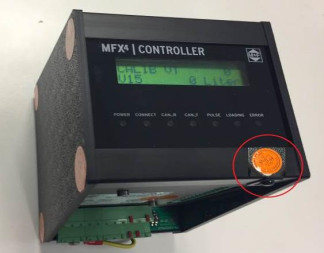

Общий вид контроллеров, места пломбирования и нанесения знака поверки представлены на рисунке 1.
План пломбирования MFX_4 Controller Ex и MFX_4 Compact идентичны.
Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.
Программное обеспечение представлено рабочим ПО, в составе которого есть модуль поверочного ПО. Рабочее ПО отвечает за: подключение вторичных индикаторов, обработку задания налива, впрыск присадок, контроль заземления, сигналы «старт» и «стоп» и дополнительные функции.
Поверочное ПО является частью рабочего ПО, и отвечает за следующие функции: подсчет количества импульсов, измерение температуры, измерение частоты импульсов, пересчет частоты импульсов в плотность продукта, пересчет импульсов в объем продукта, пересчет к приведенному объему, контроль скачков и границ температуры, контроль линии проводки импульсов на короткое замыкание и обрыв цепи, контроль импульсов на обратный ход и на предмет индуцированных помех импульсов, контроль потока продукта на предмет нарушения границ максимального и минимального потока, контроль за входом в режим поверки и протоколирование изменений поверочных параметров, контроль целостности поверочного ПО и его параметров во время работы посредством контроля поверочной суммы, индикация поверочной суммы, номера версии поверочного ПО, индикация поверочной суммы и номера версии поверочного ПО, хранение данных о наливах.
Номер версии ПО, поверочного ПО и поверочная сумма показывается при старте контроллера.
Таблица 1 - Характеристики ПО контроллеров MFX 4 System
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MFX 4 Controller |
| Номер версии (идентификационный номер ПО), не ниже | 2.5.9 |
Таблица 2 - Номер версии и контрольные суммы поверочного ПО контроллеров MFX 4 System
| Номер версии | Контрольная сумма | Алгоритм вычисления контрольной суммы |
| 1.0.8 | 8983 | CRT |
| 1.0.9 | 3981 | CRT |
| 1.1.0 | B002 | CRT |
| 1.1.1 | 710F | CRT |
| 1.1.2 | 5A5C | CR-С |
| 1.1.5 (8 бит) | CAE6 | CR-С |
| 1.1.5 (16 бит) | 4DE6 | CRT |
| 1.1.6 (8 бит) | CA67 | CRT |
| 1.1.6 (16 бит) | FA12 | CRT |
| 1.1.7 (8 бит) | A217 | CRT |
| 1.1.7 (16 бит) | C437 | CRT |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики контроллеров MFX 4 System
| Наименование характеристики | Значение |
| Параметры входных импульсных сигналов: - максимальное амплитудное значение, В - длительность импульсных сигналов, мс, не менее - частота следования импульсов, Гц, не более | 12 0,2 2500 |
| Пределы допускаемой абсолютной погрешности измерений импульсных сигналов, имп. | ±1 |
| У словное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 для термопреобразователя сопротивления | Pt100 |
| Диапазон измерений температуры, °С | от -50 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Входной аналоговый сигнал силы постоянного тока, мА | от 4 до 20 от 0 до 20 |
| Пределы допускаемой относительной погрешности измерений входного аналогового сигнала силы постоянного тока, % | ±0,25 |
| Наименование характеристики | Значение |
| Коэффициент преобразований счетчика | от 0 до 999999 |
| Количество управляющих входных/выходных каналов блока, не более | 16 |
| Напряжение питания, В - от сети переменного тока частотой 50±1 Гц - от сети постоянного тока | от 187 до 242 24 |
| Потребляемая мощность, В • А, не более | 10 |
| Габаритные размеры, (ширинахвысотахглубина) мм, не более: - MFX 4 Controller - MFX 4 Controller Ex - MFX 4 Compact | 93x128x159 220x200x222 220x255x329 |
| Длина линий связи, м, не более | 2000 |
| Масса, кг, не более (без подключений) - MFX 4 Controller - MFX 4 Controller Ex - MFX 4 Compact | 1,1 9,5 16 |
| Маркировка взрывозащиты по ГОСТ 30852.0-2002 | ATEX II 2 G Ex d . IIB T5 Gb |
| Степени защиты, обеспечиваемые оболочкой (Код IP) по ГОСТ 14254-96 (МЭК 529-89) | IP65 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более | от -50 до +60 от 50 до 95 |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет | 12 |
наносится на лицевую панель и на руководство по эксплуатации контроллеров.
Комплектность контроллеров представлена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество | Примечание |
| Контроллер MFX 4 System | - | 1 шт. | по заказу |
| Руководство по эксплуатации | - | 1 экз. | - |
| Методика поверки | ИЦРМ-МП-025-18 | 1 экз. | - |
| Комплект ЗИП | - | 1 шт. | по заказу |
осуществляется по документу ИЦРМ-МП-025-18 «Контроллеры MFX_4 System. Методика поверки», утвержденному ООО «ИЦРМ» 19.01.2018 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- магазин электрического сопротивления Р4830/1, (регистрационный номер в Федеральном информационном фонде 4614-74);
- генератор сигналов произвольной формы 33120А, (регистрационный номер в Федеральном информационном фонде 26209-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится виде наклейки на лицевую панель контроллеров или в свидетельство о поверке.
отсутствуют.
ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, приемка, методы испытаний, маркировка, упаковка, транспортирование и хранение
ГОСТ 26.203-81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования
Техническая документация фирмы-изготовителя
