Номер в госреестре | 71792-18 |
Наименование СИ | Трансформаторы тока |
Обозначение типа СИ | ТВ |
Изготовитель | ПО "Уралэлектротяжмаш", г.Свердловск (Екатеринбург) |
Год регистрации | 2018 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Трансформаторы тока ТВ (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой. В качестве первичной обмотки используется шина или кабель. Выводы вторичной обмотки расположены на корпусе трансформатора. Трансформаторы предназначены для встраивания в масляные выключатели.

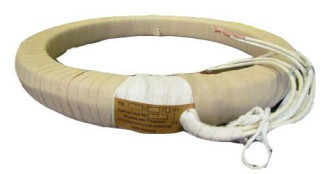

Общий вид трансформаторов тока приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение | ||
Исполнение трансформатора | ТВ-110-50 | ТВ-110/50 | |
Заводской номер | 1565-А, 1565-В, 1565-С, 2168-А, 2168-В, 2168-С | 3856-А, 3856-В, 3856-С | 2314-А, 2314-В, 2314-С, 2350-А, 2350-В, 2350-С, 2644-А, 2644-В, 2644-С, 2318-А, 2318-В, 2318-С, 2642-А, 2642-В,2642-С, 2793-А, 2793-В, 2793-С, 2349-А, 2349-В, 2349-С, 2645-А, 2645-В, 2645-С 2656-А, 2656-В, 2656-С, 2906-А, 2906-В, 2906-С |
Номинальное напряжение, кВ | 110 | 110 | 110 |
Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 |
Номинальный первичный ток, А | 1000 | 750 | 600 |
Номинальный вторичный ток, А | 5 | 5 | 5 |
Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 |
Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 30 | 30 |
Номинальная частота, Гц | 50 | 50 | 50 |
Продолжение таблицы 1
Наименование характеристики | Значение | ||
Исполнение трансформатора | ТВ-110/50 | ТВ-110-52 | ТВ-110/52 |
Заводской номер | 3882-А, 3882-В, 3882-С | 119-А, 119-В, 119-С | 167-А, 167-В, 167-С |
Номинальное напряжение, кВ | 110 | 110 | 110 |
Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 |
Номинальный первичный ток, А | 1000 | 600 | 1000 |
Номинальный вторичный ток, А | 5 | 5 | 5 |
Класс точности вторичных обмоток для измерений и учета | 0,5 | 1 | 0,5 |
Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 30 | 20 |
Номинальная частота, Гц | 50 | 50 | 50 |
Продолжение таблицы 1
Наименование характеристики | Значение | ||
Исполнение трансформатора | ТВ-110-II У2 | ТВ-110 У2 | ТВ-110-II |
Заводской номер | 4535-А,4535-В, 4535-С | 4905-А,4905-В, 4905-С | 4266-А, 4266-В, 4266-С |
Номинальное напряжение, кВ | 110 | 110 | 110 |
Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 |
Номинальный первичный ток, А | 600 | 1500 | 600 |
Номинальный вторичный ток, А | 5 | 5 | 5 |
Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 |
Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 20 | 20 | 30 |
Номинальная частота, Гц | 50 | 50 | 50 |
Наименование характеристики | Значение | |||
Исполнение трансформатора | ТВУ-110-50 | ТВ-35 | ТВ-35/10 | ТВ-35-10 |
Заводской номер | 340-А, 340-В, 340-С | 8247-А, 8247-В, 8247-С, 8246-А, 8246-В, 8246-С, 8170-А, 8170-В, 8170-С, 8169-А, 8169-В, 8169-С | 25991-А, 25991-В, 25991-С | 10370-А, 10370-С |
Номинальное напряжение, кВ | 110 | 35 | 35 | 35 |
Наибольшее рабочее напряжение, кВ | 126 | 40,5 | 40,5 | 40,5 |
Номинальный первичный ток, А | 600 | 600 | 300 | 400 |
Номинальный вторичный ток, А | 5 | 5 | 5 | 5 |
Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 3 | 3 |
Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 25 | 10 | 30 | 40 |
Номинальная частота, Гц | 50 | 50 | 50 | 50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: - температура окружающей среды, °С | от-45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Трансформатор тока (заводские номера: 1565-А, 1565-В, 1565-С, 2168-А, 2168-В, 2168-С, 3856-А, 3856-В, 3856-С) | ТВ-110-50 | 9 шт. |
Трансформатор тока (заводские номера: 2314-А, 2314-В, 2314-С, 2350-А, 2350-В, 2350-С, 2644-А, 2644-В, 2644-С, 2318-А, 2318-В, 2318-С, 2642-А, 2642-В, 2642-С, 2656-А, 2656-В, 2656-С, 2793-А, 2793-В, 2793-С, 3882-А, 3882-В, 3882-С, 2349-А, 2349-В, 2349-С, 2645-А, 2645-В, 2645-С, 2906-А, 2906-В, 2906-С) | ТВ-110/50 | 33 шт. |
Трансформатор тока (заводские номера: 4266-А, 4266-В, 4266-С) | ТВ-110-II | 3 шт. |
Трансформатор тока (заводские номера: 119-А, 119-В, 119-С) | ТВ-110-52 | 3 шт. |
Трансформатор тока (заводские номера: 167-А, 167-В, 167-С) | ТВ-110/52 | 3 шт. |
Трансформатор тока (заводские номера: 4535-А, 4535-В, 4535-С) | ТВ-110-II У2 | 3 шт. |
Трансформатор тока (заводские номера: 4905-А, 4905-В, 4905-С) | ТВ-110 У2 | 3 шт. |
Трансформатор тока (заводские номера: 340-А, 340-В, 340-С) | ТВУ-110-50 | 3 шт. |
Трансформатор тока (заводские номера: 8247-А, 8247-В, 8247-С, 8246-А, 8246-В, 8246-С, 8170-А, 8170-В, 8170-С, 8169-А, 8169-В, 8169-с) | ТВ-35 | 12 шт. |
Трансформатор тока (заводские номера: 25991-А, 25991-В, 25991-С) | ТВ-35/10 | 3 шт. |
Трансформатор тока (заводские номера: 10370-А, 10370-С) | ТВ-35-10 | 2 шт. |
Наименование | Обозначение | Количество |
Трансформатор тока ТВ-110-50. Паспорт | - | 9 экз. |
Трансформатор тока ТВ-110/50. Паспорт | - | 33 экз. |
Трансформатор тока ТВ-110-II. Паспорт | - | 3 экз. |
Трансформатор тока ТВ-110-52. Паспорт | - | 3 экз. |
Трансформатор тока ТВ-110/52. Паспорт | - | 3 экз. |
Трансформатор тока ТВ-110-II У2. Паспорт | - | 3 экз. |
Трансформатор тока ТВ-110 У2. Паспорт | - | 3 экз. |
Трансформатор тока ТВУ-110-50. Паспорт | - | 3 экз. |
Трансформатор тока ТВ-35. Паспорт | - | 12 экз. |
Трансформатор тока ТВ-35/10. Паспорт | - | 3 экз. |
Трансформатор тока ТВ-35-10. Паспорт | - | 2 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
