| Номер в госреестре | 71793-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110 |
| Изготовитель | МНПО "Электрозавод", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110 (далее - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения НКФ-110 основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения НКФ-110 состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

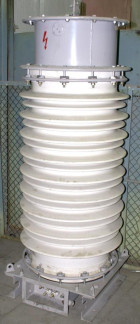

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| НКФ-110-57 | НКФ-110-57 У1 | ||
| Заводской номер | 1095724, 1095714, 1010488, 1010419, 1010470, 1101627, 1101556, 994111, 994116, 994103, 27550, 27976, 27220, 16069, 15262, 15701, 16191, 15212, 16113 | 771726, 771740, 771712 | 1080731, 805421, 1082309, 1033962, 1033982, 1040678, 18773, 21832, 21590, 1095755, 1101584, 1101552, 1101612, 5197, 5233, 5236, 5205, 4317, 5164, 1107229, 1107244, 1107239 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 110/V3 | 110/V3 |
| Номинальное напряжение вторичной обмотки, В | 100/V3 | 100/V3 | 100/V3 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 500 | 400 |
| Класс точности основной вторичной обмотки | 0,5 | 1 | 0,5 |
| Номинальная частота, Гц | 50 | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 1095724, 1095714, 1010488, 1010419, 1010470, 771726, 771740, 771712, 1101627, 1101556, 994111, 994116, 994103, 27550, 27976, 27220, 16069, 15262, 15701, 16191, 15212, 16113) | НКФ-110-57 | 22 шт. |
| Трансформатор напряжения (заводские номера: 1080731, 805421, 1082309, 1033962, 1033982, 1040678, 18773, 21832, 21590, 1095755, 1101584, 1101552, 1101612, 5197, 5233, 5236, 5205, 4317, 5164, 1107229, 1107244, 1107239) | НКФ-110-57 У1 | 22 шт. |
| Трансформатор напряжения НКФ-110-57. Паспорт | - | 22 экз. |
| Трансформатор напряжения НКФ-110-57 У1. Паспорт | - | 22 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110
| Зарегистрировано поверок | 38 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
