| Номер в госреестре | 71801-18 |
| Наименование СИ | Комплекс измерительно-вычислительный |
| Обозначение типа СИ | ЭИС У-08 |
| Изготовитель | ООО "ИнСис Лтд", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительно-вычислительный ЭИС У-08 (далее - ИВК) предназначен для измерений напряжения постоянного тока, напряжения постоянного тока, соответствующего значениям температуры, силы постоянного тока, частоты переменного тока, сопротивления постоянному току, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия ИВК основан на измерении электрических сигналов с датчиков физических величин, не входящих в состав ИВК, дальнейшем преобразовании их в цифровой код с помощью системы сбора данных (ССД) и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК состоит из мобильной и стационарной части.
Мобильная часть ИВК представляет собой вычислительно-управляющий модуль (ВУМ) с мобильными системами сбора данных (МССД-1.. .МССД-3) и установленными в них модулями стандарта CRIO и автоматизированное рабочее место оператора (АРМ оператора). Также в ВУМ установлен персональный компьютер (сервер) со встроенным модулем стандарта PCI Express (ССД-4).
Для подключения первичных преобразователей (не входящие в состав ИВК) к МССД используются блоки термопарные (БТП), блоки термосопротивлений (БТС) и блоки датчиков давления (БДД).
Стационарная часть ИВК представляет собой рабочее место, рассчитанное на работу двух операторов. На рабочем месте установлены персональные компьютеры (АРМ начальника и АРМ ведущего инженера-испытателя).
Все МССД и АРМ объединены локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК):
ИК напряжения постоянного тока, соответствующего значениям температуры;
ИК напряжения постоянного тока;
ИК частоты переменного тока;
ИК сопротивления постоянному току;
ИК силы постоянного тока.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от плюс 15 до плюс 35 °С и относительной влажностью воздуха от 30 до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям.

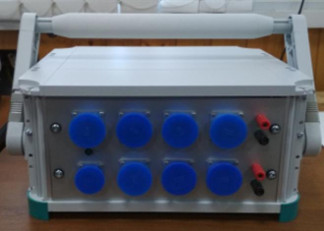

Общий вид составных частей средства измерений, место нанесения знака утверждения типа представлены на рисунках 1-8.
Рисунок 3 - МССД-3
Рисунок 5 - БТП
Пломбирование ИВК не предусмотрено.
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 (32-разрядная).
В состав функционального ПО входят программные утилиты «Панель управления» и «Проверка подлинности метрологически значимой части ПО».
Функциональное ПО имеет метрологически значимую часть.
В состав метрологически значимой части функционального ПО входят:
- сервер параметров (StendServer.exe) центральный модуль;
- библиотеки настройки аппаратной части ИК (ПО ССД - ssd_startup.rtexe (ССД-1), ssd_startup.rtexe (ССД-2), ssd_startup.rtexe (ССД-3));
- ПО метрологических исследований (Metrology.exe).
Алгоритм вычисления идентификатора ПО - MD5.
Идентификационные данные метрологически значимой части функционального ПО представлены в таблицах 1 и 2.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
| Идентификационное наименование ПО | StendServer.exe | ssd_startup.rtexe | ssd_startup.rtexe |
| Номер версии (идентификационный номер) ПО | 1.63.1.265 | 2.15.614 | 2.15.614 |
| Цифровой идентификатор ПО | 00bd004f8f4bf66b64b 8c49ae65bb360 | da4a121ee4ed96f4048 6b219e9ab73c8 | da4a121ee4ed96f4048 6b219e9ab73c8 |
| Другие идентиф икационные данные, если имеются | Сервер параметров | Библиотека настройки аппаратной части ИК (ССД-1) | Библиотека настройки аппаратной части ИК (ССД-2) |
| Идентификационное наименование ПО | ssd_startup.rtexe | Metrology.exe |
| Номер версии (идентификационный номер) ПО | 2.15.805 | 3.12.2 |
| Цифровой идентификатор ПО | 413fc93 826c2efdbaeb50a42fab 25f73 | 3a932363cfb5ace5097b9175f3 cc7d81 |
| Другие идентиф икационные данные, если имеются | Библиотека настройки аппаратной части ИК (ССД-3) | ПО метрологических исследований |
Таблица 3 - Метрологические характеристики
| Наименование измеряемого параметра | Диапазон измерений | Пределы допускаемой приведенной к верхнему пределу погрешности измерений | Коли чество ИК |
| ИК напряжения постоянного тока, соответствующего значениям температуры | |||
| Напряжение постоянного тока, соответствующее значениям температуры (c термоэлектрическим преобразователем ХА) | от -50 до +1370 °C* (от -1,889 до +54,819 мВ**) | ±0,1 % | 192 |
| Напряжение постоянного тока, соответствующее значениям температуры (c термоэлектрическим преобразователем ХК) | от -50 до +670 °C* (от -3,005 до +55,241 мВ**) | ±0,15 % | 192 |
| ИК напряжения постоянного тока | |||
| Напряжение постоянного тока, соответствующее значениям температуры | от -2 до +55 мВ | ±0,05 % | 192 |
| ИК частоты переменного тока | |||
| Частота переменного тока, соответствующая значениям расходов жидкостей и оборотов | от 10 до 30000 Гц | ±0,05 % | 4 |
| ИК сопротивления постоянному току | |||
| Сопротивление постоянному току, соответствующее значениям температуры | от 80 до 200 Ом | ±0,05 % | 16 |
| ИК силы постоянного тока | |||
| Сила постоянного тока, соответствующая значениям избыточного и абсолютного давления, разряжения и перепадов давлений | от 4 до 20 мА | ±0,05 % | 232 |
| Примечание - * с учетом компенсации «холодного спая» при ненулевой температуре ** без учета компенсации «холодного спая» при ненулевой температуре | |||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 220+10 50±1 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В • А, не более | 4050 |
| Габаритные размеры составных частей средства измерений (Ш>В*Г), мм, | не более: |
| - МССД-1 | 400x150x400 |
| - МССД-2 | 400x150x400 |
| - МССД-3 | 400x150x400 |
| - ВУМ | 705x664x737 |
| - БТП | 211x58x274 |
| - БТС | 211x58x274 |
| - БДД | 120x40x250 |
| - рабочее место | 1800x1170x1100 |
| Масса составных частей, кг, не более: | |
| - МССД-1 | 5 |
| - МССД-2 | 5 |
| - МССД-3 | 5 |
| - ВУМ | 92,6 |
| - БТП | 1,5 |
| - БТС | 1,5 |
| - БДД | 0,7 |
| - рабочее место | 120 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С - относительная влажность при температуре +25, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84 до 107 |
наносится на титульный лист руководства по эксплуатации типографским способом, на ВУМ и МССД в виде наклейки.
Таблица 5 - Комплектность комплекса измерительно-вычислительного ЭИС У-08
| Наименование | Обозначение | Количество шт./экз. |
| Комплекс измерительно-вычислительный ЭИС У-08 | ИНСИ.425849.000.00 | 1 |
| Программное обеспечение на CD-диске | - | 1 |
| Руководство по эксплуатации | ИНСИ.425849.000.00 РЭ | 1 |
| Руководство оператора | ИНСИ.425849.000.00 РО | 1 |
| Методика поверки | ИНСИ.425849.000.00 МП | 1 |
| Формуляр | ИНСИ.425849.000.00 ФО | 1 |
осуществляется по документу ИНСИ.425849.000.00 МП «Инструкция. Комплекс измерительновычислительный ЭИС У-08. Методика поверки», утвержденному ООО «АСК Экспресс»
14.05.2018 г.
Основные средства поверки:
Калибратор многофункциональный DPI 620 Genii (регистрационный номер в Федеральном информационном фонде (рег. №) 60401-15);
Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (рег. № 56318-14);
Магазин сопротивления измерительный МСР-60М (рег. № 2751-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 ^ 30 А
