| Номер в госреестре | 71802-18 |
| Наименование СИ | Сигнализаторы загазованности сжиженным газом |
| Обозначение типа СИ | СЗ-3 |
| Изготовитель | ООО "Центр Инновационных технологий-Плюс" (ЦИТ-Плюс), г.Саратов |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности сжиженным газом типа СЗ-З (далее сигнализаторы) предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (природного - по ГОСТ 5542-2014, топливного - по ГОСТ Р 52087-2003) в воздухе котельных и других коммунально-бытовых и производственных помещений.
Принцип действия сигнализаторов основан на изменении сопротивления полупроводникового чувствительного элемента (сенсора) в результате адсорбции на нем молекул определяемого компонента. Падение напряжения на чувствительном элементе пропорционально концентрации определяемого компонента в воздухе. Полученная при измерении величина напряжения сравнивается с заданными при настройке порогов значениями напряжения. При превышении концентрации порогового уровня, производится выработка звуковых, световых и управляющих сигналов в соответствии с логикой работы сигнализаторов.
Сигнализаторы выпускаются в следующих исполнениях:
СЗ-3-1ГТ - сигнализатор загазованности сжиженным газом с одним порогом срабатывания сигнализации, бытовой серии назначения «ГТ»;
СЗ-3-1Г - сигнализатор загазованности сжиженным газом с одним порогом срабатывания сигнализации, промышленного назначения;
СЗ-3-1АГ - сигнализатор загазованности сжиженным газом с одним порогом срабатывания сигнализации, бытовой серии «А», с возможностью управления клапаном - импульс;
СЗ-3-1АВ - сигнализатор загазованности сжиженным газом с одним порогом срабатывания сигнализации, бытовой серии «А», без возможности управления клапаном;
СЗ-3-2Г - сигнализатор загазованности сжиженным газом с двумя порогами срабатывания сигнализации, промышленного назначения;
СЗ-3Е - сигнализатор загазованности сжиженным газом с двумя порогами срабатывания сигнализации и исполнением по назначению серии «Е» (адресный);
СЗ-3ЕВ - сигнализатор загазованности сжиженным газом с двумя порогами срабатывания сигнализации, исполнением по назначению серии «Е» (адресный) и без возможности управления клапаном;
СЗ-3ЕР - сигнализатор загазованности сжиженным газом с двумя порогами срабатывания сигнализации, исполнением по назначению серии «Е» (адресный), беспроводного исполнения.
Сигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.
Способ отбора пробы - диффузионный.
Сигнализаторы обеспечивают:
- световую и звуковую сигнализацию;
- выработку сигналов управления клапаном запорным газовым электромагнитным с импульсным управлением (кроме СЗ-3ЕВ);
- выдачу информации о состоянии сигнализатора.
Конструктивно сигнализатор выполнен в прямоугольном корпусе из ударопрочного пластика, внутри которого расположены: электронная плата с сенсором, элементами сигнализации и источником питания (кроме СЗ-3-1АВ, СЗ-3-1АГ, СЗ-3ЕВ).
На лицевой панели расположены кнопка «Контроль», индикаторы режимов работы и отверстие для доступа воздуха к сенсору.
На задней (боковой) стороне расположено отверстие для доступа к органу настройки сигнализатора, защищенное разрушаемой наклейкой (шильдиком) для предотвращения несанкционированных действий.
На вертикальную поверхность сигнализатор крепится с помощью монтажной панели.
Отсек внешних присоединений (клеммный отсек) находится под съемной крышкой в нижней части корпуса.

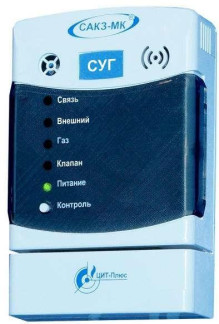

Общий вид сигнализатора загазованности сжиженным газом типа СЗ-З и место опломбирования представлены на рисунках 1-6.
Рисунок З - Общий вид сигнализаторов исполнения СЗ-3-1ГТ
I
Рисунок 6 - Место установки пломбы сигнализатора исполнения СЗ-3-1ГТ
Сигнализаторы (кроме исполнения СЗ-3-1ГТ) имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем специально для непрерывного автоматического контроля концентрации определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО сигнализатора обеспечивает следующие основные функции:
1) обработку измерительной информации от первичного измерительного преобразователя (сенсора);
2) прием дискретных сигналов от внешних устройств (кроме СЗ-3-1ГТ);
3) преобразование измеренных значений в цифровой код и передачу его по интерфейсу RS485 (только СЗ-3Е, СЗ-3ЕВ), или по радиоканалу (только СЗ-3ЕР);
4) формирование звуковой и световой сигнализации;
5) формирование дискретных выходных сигналов (кроме СЗ-3Е, СЗ-3ЕВ, СЗ-3ЕР);
6) формирование импульсного сигнала управления клапаном (кроме СЗ-3ЕВ);
7) самодиагностику аппаратной части сигнализатора.
ПО сигнализатора реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента в воздухе рабочей зоны по данным от первичного измерительного преобразователя (сенсора);
2) сравнение вычисленного значения с заданными при настройке порогов значениями;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения сигнализаторов
| Идентификационные данные (признаки) | Значение | ||
| СЗ-3-1Г, СЗ-3-2Г | СЗ-3-1АГ, СЗ-3-1АВ | СЗ-3Е, СЗ-3ЕВ, СЗ-3ЕР | |
| Идентификационное наименование ПО | Main_gas_t4s_ manyCH v1.hex | m16f1508sig_CH 82uH v7.hex | SZ-1E_ch_v98_ pl ata(A)_25k22_radi o_.he x |
| Номер версии (идентификационный номер) ПО | v1 | v7 | v98 |
| Цифровой идентификатор ПО | не определяется | не определяется | не определяется |
| Алгоритм расчета цифрового идентификатора ПО | - | - | - |
| Идентификационные данные (признаки) | Значение | ||
| СЗ-3-1Г, СЗ-3-2Г | СЗ-3-1АГ, СЗ-3-1АВ | СЗ-3Е, СЗ-3ЕВ, СЗ-3ЕР | |
| Примечания 1. Номер версии ПО должен быть не ниже указанного в таблице. 2. В исполнении сигнализатора СЗ-3-1ГТ - отсутствует ПО. | |||
Влияние встроенного ПО учтено при нормировании метрологических характеристик сигнализатора.
Встроенное ПО сигнализаторов соответствует ГОСТ Р 8.654-2015. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.2.077-2014.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО сигнализатора и измерительную информацию ввиду отсутствия программно-аппаратных интерфейсов связи.
Метрологические характеристики сигнализаторов приведены в таблице 2.
Таблица 2 - Метрологические характеристики сигнализаторов
| Наименование параметра или характеристики | Значение | |
| СЗ-3-1ГТ, СЗ-3-1Г, СЗ-3-1АГ, СЗ-3-1АВ | СЗ-3-2Г, СЗ-3Е, СЗ-3ЕВ, СЗ-3ЕР | |
| Количество порогов срабатывания | 1 | 2 |
| Порог срабатывания сигнализатора (для повероч- | ||
| ного компонента бутана), % НКПР*: | ||
| - по уровню «Порог» | 10 | - |
| - по уровню «Порог 1» | - | 10 |
| - по уровню «Порог 2» | - | 20 |
| Пределы допускаемой абсолютной основной | ||
| погрешности срабатывания сигнализации, % НКПР | ±5 | |
| Время срабатывания сигнализации по каждому | ||
| порогу, с, не более | 15 | |
| * Значение НКПР для бутана по ГОСТ 30852.19-2002. | ||
Технические характеристики сигнализаторов приведены в таблице 3.
Таблица 3 - Технические характеристики сигнализаторов
| Наименование характеристики | Значение | ||
| СЗ-3-1ГТ, СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1АГ, СЗ-3Е, СЗ-3ЕР | СЗ-3ЕВ | СЗ-3-1АВ | |
| Время установления рабочего режима (прогрева), мин, не более | 5 | ||
| Г абаритные размеры (высотах ширинах длина), мм, не более | 150х100х50 | ||
| Масса, кг, не более | 0,5 | ||
| Наименование характеристики | Значение | ||
| СЗ-3-1ГТ, СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1АГ, СЗ-3Е, СЗ-3ЕР | СЗ-3ЕВ | СЗ-3-1АВ | |
| Номинальное напряжение питания, В | ~230 | +24 | +5 |
| Частота переменного тока, Гц | 50 | - | - |
| Максимальная потребляемая мощность, Вт, не более | - | 3 | 3 |
| Максимальная потребляемая мощность, В-А, не более | 6 | - | - |
| Возможность управления электромагнитным клапаном | + | - | + |
| Степень защиты корпуса по ГОСТ 14254-2015 | IP31 | ||
| Условия эксплуатации: - температура окружающей среды, C - относительная влажность воздуха, при температуре +25 оС, %, не более - диапазон атмосферного давления, кПа | от -10 до +40 80 от 86 до 106,7 | ||
| Средняя наработка на отказ, не менее, ч | 30 000 | ||
| Средний срок службы, не менее, лет | 10 | ||
наносится типографским способом на этикетку, прикрепляемую на корпус сигнализатора, а также на титульные листы паспорта и руководства по эксплуатации.
Комплект поставки сигнализатора приведен в таблице 4.
Таблица 4 - Комплект поставки сигнализатора
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности сжиженным газом типа СЗ-З | - | 1 шт. |
| Имитатор клапана | - | 1 шт. |
| Тара потребительская | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Монтажный комплект | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-038/04-2018 | 1 экз. |
осуществляется по документу МП-038/04-2018 «Сигнализаторы загазованности сжиженным газом типа СЗ-3. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 14 мая 2018 г. Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-03 (рег. № 62151-15) в комплекте со стандартными образцами газовых смесей;
- стандартные образцы состава газовых смесей ГСО 10543-2014;
- азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 15150-69 Машины, приборы и другие технические изделия.
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ТУ 26.51.53-003-96941919-2017. Сигнализаторы загазованности сжиженным газом типа СЗ-3. Технические условия.
