| Наименование СИ | Измеритель времени срабатывания самовосстанавливающихся предохранителей |
| Обозначение типа СИ | ИВС-СВП |
| Изготовитель | АО "НИИ электронно-механических приборов" (НИИЭМП), г.Пенза |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель времени срабатывания самовосстанавливающихся предохранителей ИВС-СВП (далее - измеритель) предназначен для измерений времени, постоянного напряжения, воспроизведений постоянного тока и постоянного напряжения.
Измеритель предназначен для измерений времени срабатывания и электрических параметров самовосстанавливающихся предохранителей.
Принцип работы измерителя основан на измерении интервала времени от момента подачи на СВП тестового тока заданной величины до момента срабатывания СВП. Момент срабатывания определяется путем измерения падения напряжения на СВП.
Конструктивно измеритель выполнен в настольном исполнении в виде законченного стационарного блока в металлическом корпусе. На лицевой панели измерителя расположены цифровая клавиатура для управления режимами и диапазонами измерений и кабели для подключения объекта измерений. Для отображения результатов измерений в приборе предусмотрена буквенно-цифровая индикация. Корпус прибора имеет две боковые ручки для переноски.
Пломбирование от несанкционированного вмешательства предусмотрено в левом верхнем углу на передней панели измерителя. Пломбирование осуществляется вдавливанием мастики в специальную чашечку, установленную под винт в левом верхнем углу на передней панели измерителя.

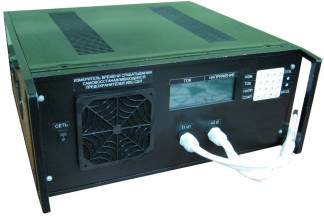

Фотография общего вида измерителя представлена на рисунке 1.
Программное обеспечение (далее - ПО) состоит из встроенного ПО.
Встроенное ПО предназначено для управления работой измерителя. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Posistor.hex |
| Номер версии (идентификационный номер ПО) | не ниже 2 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений постоянного тока, А | от 0,1 до 25 |
| Диапазон воспроизведений постоянного напряжения, В | от 2 до 60 |
| Диапазон измерений постоянного напряжения, В | от 2 до 60 |
| Диапазон измерений времени срабатывания, с | от 0,005 до 100 |
| Дискретность воспроизведений постоянного тока, А | 0,01 |
| Дискретность воспроизведений постоянного напряжения, В | 0,1 |
| Дискретность отсчёта времени, с | 0,001 |
| Пределы допускаемой относительной погрешности воспроизведений постоянного тока, % | ±5 |
| Пределы допускаемой относительной погрешности воспроизведений постоянного напряжения, % | ±5 |
| Пределы допускаемой абсолютной погрешности измерений постоянного напряжения, В | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений времени срабатывания, с - в диапазоне от 0,005 до 1 - в диапазоне св. 1 до 20 - в диапазоне св. 20 до 100 | ±0,005 ±0,5 ±1 |
| Г абаритные размеры блока измерительного, мм, не более (ширинахдлинахвысота) | 500х505х220 |
| Масса блока измерительного, кг, не более | 20 |
| Рабочие условия применения: - температура воздуха окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % - напряжение сети питания, В - частота источника питания, Гц | от +15 до +25 от 84 до 106,7 от 30 до 80 от 115,6 до 224,4 от 49,5 до 50,5 |
наносится фотохимическим или печатным способом на маркировочную планку, установленную на боковой стороне корпуса измерителя и печатным способом в центре титульного листа руководства по эксплуатации.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Измеритель | РУКЮ.403522.001 | 1 |
| Контактирующие устройства | РУКЮ.411212.046 РУКЮ.411212.047 РУКЮ.411212.048 РУКЮ.411212.049 | 1 каждого исполнения |
| Защитный кожух | РУКЮ.305141.006 | 1 |
| Руководство по эксплуатации с методикой поверки | РУКЮ. 403522.001 РЭ | 1 |
осуществляется по документу РУКЮ.403522.001 РЭ «Измеритель времени срабатывания самовосстанавливающихся предохранителей ИВС-СВП. Руководство по эксплуатации», раздел «Поверка», утвержденному в части раздела «Поверка» ФБУ «Пензенский ЦСМ» 20 марта 2018 г. Основные средства поверки:
- катушка электрического сопротивления измерительная Р321 Номинальное значение сопротивления - 1 Ом. Класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде).
- катушка электрического сопротивления измерительная Р321 Номинальное значение сопротивления -0,1 Ом. Класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде).
- катушка электрического сопротивления измерительная Р310 Номинальное значение сопротивления - 0,01 Ом. Класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде).
- катушка электрического сопротивления измерительная Р310 Номинальное значение сопротивления - 0,001 Ом. Класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде).
- мультиметр цифровой Fluke 8846А (регистрационный номер 57943-14 в Федеральном информационном фонде).
- генератор сигналов Tektronix AFG3021C (регистрационный номер 53102-13 в Федеральном информационном фонде).
- прибор для поверки вольтметров программируемый В1-13 (регистрационный номер 6014-77 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого измерителя с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16-30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
