| Номер в госреестре | 71807-18 |
| Наименование СИ | Колонки раздаточные сжатого природного газа |
| Обозначение типа СИ | OCEAN BMP 40xx.Oxx/CNG |
| Изготовитель | "TATSUNO EUROPE a.s.", Чехия |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG предназначены для измерений массы сжатого природного газа по ГОСТ 27577-2000 при заправке автомобильных транспортных средств.
Принцип действия колонок раздаточных сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG состоит в следующем: сжатый газ через фильтр и приёмный клапан подаётся в расходомер массовый, из которого через раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG состоят из: расходомера массового CNGmass фирмы Endress+Hauser Flowtec AG, Швейцария, или счетчика-расходомера массового Micro Motion модели CNG050 фирм Emerson Process Management Flow BV, Нидерланды, Emerson SRL, Румыния, Micro Motion Inc., США, F-R Tecnologias de Flujo, S.A. de C.V., Мексика, Emerson Process Management Flow Technologies Co., Ltd., Китай; электронно-вычислительного устройства TBELTM фирмы «TATSUNO EUROPE a.s.», Чешская Республика; раздаточных рукавов с кранами, индикатора.
Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG выпускаются в различных модификациях, которые отличаются конструкцией, количеством раздаточных рукавов с кранами.
Обозначение колонок раздаточных сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG
OCEAN BMP 40xx.Oxx/CNG/xx
/Н - выдача с высоким расходом до 70 кг/мин (NGV2) для одного раздаточного рукава /Н2 - выдача с высоким расходом до 70 кг/мин (NGV2) для двух раздаточных рукавов
-2С - две выдачи газа на односторонней колонке одновременно
-2С - четыре выдачи газа на двусторонней колонке (по два раздаточных рукава с каждой стороны) одновременно
D - двусторонняя;
R - односторонняя, правосторонняя;
L - односторонняя, левосторонняя
версия: Е - EURO, S - SMART
количество раздаточных рукавов с кранами от 1 до 4
количество входов от 1 до 3

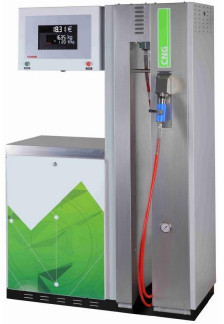

Общий вид колонок раздаточных сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Л длттшиА nr б) OCEAN BMP в) OCEAN BMP
а) OCEAN BMP 40xx.OEx/CNG ’
' 40xx.OSx/CNG 40xx.OSx/CNG
Программное обеспечение выполняет функции управления клапанами, вывода информации о массе отпущенного сжатого газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TBELTM |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО (контрольная сумма) | 4092 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, кг/мин | от 2 до 70 |
| Минимальная доза, кг | 2 |
| Пределы допускаемой относительной погрешности колонки, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное давление сжатого газа, МПа | 25 |
| Напряжение электропитания, В | 230 +23 — 34,5 |
| Частота напряжения питания, Гц | 50 +55 |
| Потребляемая мощность, В-А, не более | 300 |
| Максимальное рабочее давление, МПа | 30 |
| Масса, кг, не более | 300 |
| Г абаритные размеры, мм, не более | 1566x560x1900 |
| Длина раздаточного рукава, м | от 3,5 до 6,0 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность без конденсации, % | от -40 до +55 от 5 до 95 |
наносят на маркировочную табличку колонки фотолитографическим способом и на титульный лист паспорта типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка раздаточная сжатого природного газа серии | OCEAN BMP 40xx.Oxx/CNG | 1 шт. |
| Пульт | PDERT-xO и / или PDERT-xS | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ -МП-4460-449-2018 | 1 экз. |
приведены в эксплуатационном документе.
осуществляется по документу РТ-МП-4460-449-2018 «ГСИ. Колонки раздаточные сжатого природного газа серии OCEAN BMP 40xx.Oxx/CNG. Методика поверки», утверждённому ФБУ «Ростест - Москва» 07.05.2018 г.
Основное средство поверки:
весы электронные, класс средний по ГОСТ OIML R 76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, электронно-вычислительное устройство TBELTM и расходомер массовый CNGmass или счетчик-расходомер массовый Micro Motion модели CNG050 в соответствии с рисунком 2.
Техническая документация «TATSUNO EUROPE a.s.», Чешская Республика
