Делители напряжения постоянного тока Экстратестер, 71811-18

71811-18
Делители напряжения постоянного тока Экстратестер (далее по тексту делители) предназначены для масштабного преобразования высоких напряжений постоянного тока в напряжения, пригодные для измерения стандартными измерительными приборами.
Карточка СИ
Номер в госреестре 71811-18
Наименование СИ Делители напряжения постоянного тока
Обозначение типа СИ Экстратестер
Изготовитель Акционерное общество "Ассоциация научно-технического сотрудничества "Тестрон" (АО "Тестрон"), г. Санкт-Петербург
Год регистрации 2018
Срок свидетельства 09.07.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Делители напряжения постоянного тока Экстратестер (далее по тексту делители) предназначены для масштабного преобразования высоких напряжений постоянного тока в напряжения, пригодные для измерения стандартными измерительными приборами.

Описание

Принцип действия делителей основан на методе резистивного деления с последующей передачей сигналов низкого напряжения.

Делители состоят из бака с трансформаторным маслом и изоляционным футляром, платы с резисторами, разъема для измерений, разъемов для подсоединения высоковольтных кабелей.

К выводу низкого напряжения делителя подключен разъем, к которому подсоединяется измерительный прибор.

Для подключения к источнику высокого напряжения используются стандартные разъемы типа R30. Для подключения низковольтного плеча к измерительному входу прибора используется соединительный кабель.

Область применения делителей - измерение напряжения на рентгеновской трубке рентгеновских аппаратов для промышленной дефектоскопии.

Устройства выпускаются в следующих модификациях Экстратестер-160, Экстратестер-225, Экстратестер-250 и Экстратестер-250/Э, которые отличаются максимальным напряжением и пределами допускаемой относительной основной погрешности измерений.

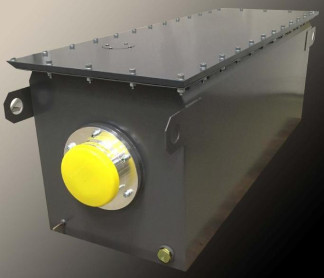

Общий вид средства измерений и обозначение мест пломбировки от несанкционированного доступа и приведен на рисунке 1.

Модификации Экстратестер-160, Экстратестер-225 и Экстратестер-250

Модификация Экстратестер-250/Э

Рисунок 1 - Общий вид средства измерений и обозначение мест пломбировки от

несанкционированного доступа

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значения

Диапазон преобразований напряжения постоянного тока, кВ

-    Экстратестер-160

-    Экстратестер-225

-    Экстратестер-250 и Экстратестер-250/Э

от 5 до 160 от 5 до 225 от 5 до 250

Номинальные коэффициенты масштабного преобразования

-    Экстратестер-160

-    Экстратестер-225

-    Экстратестер-250

-Экстратестер-250/Э

1000000

1000000

1000000

1000000

Допустимое отклонение коэффициента масштабного преобразования от номинального, %

±2

Пределы допускаемой относительной основной погрешности коэффициента масштабного преобразования, %

-    Экстратестер-160, Экстратестер-225, Экстратестер-250

-    Экстратестер-250/Э

±1,0

±0,25

Пределы допускаемой дополнительной погрешности изменений напряжения постоянного и переменного тока промышленной частоты от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности

0,2

Нормальные условия применения:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 до 80 при +20 оС от 84 до 106,7

Наименование характеристики

Значение

Габаритные размеры, мм, не более

для Экстратестер-160, Экстратестер-225 и Экстратестер-250

- высота

530

- ширина

355

- длина

1040

для Экстратестер-250/Э

- высота

645

- ширина

530

- длина

885

Масса, кг, не более

для Экстратестер-160, Экстратестер-225 и Экстратестер-250

150

для Экстратестер-250/Э

200

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -20 до +40

- относительная влажность, %

до 98 при +25 °С

- атмосферное давление, кПа

от 70 до 106,7

Средний срок службы, лет

5

Средняя наработка на отказ, ч

7000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Делители напряжения постоянного тока

Экстратестер

1 шт.

Руководство по эксплуатации

ТБНД.32.14.00.00 РЭ

1 экз.

Паспорт

ТБНД.32.14.00.00 ПС

1 экз.

Методика поверки

МП 206.1-094-2018

1 экз.

Поверка

осуществляется по документу МП 206.1-094-2018«Делители напряжения постоянного тока Экстратестер. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.05.2018 г.

Основные средства поверки:

Рабочий эталон 1-го разряда по ГОСТ Р 8.833-2013 (эталонный делитель напряжения ДН-500);

Вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.833-2013 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ

ТУ 4276-031-56173706-2018. Делители напряжения постоянного тока Экстратестер. Технические условия

Зарегистрировано поверок 17
Поверителей 1
Актуальность данных 07.11.2024
71811-18
Номер в ГРСИ РФ:
71811-18
Производитель / заявитель:
Акционерное общество "Ассоциация научно-технического сотрудничества "Тестрон" (АО "Тестрон"), г. Санкт-Петербург
Год регистрации:
2018
Cрок действия реестра:
09.07.2029
