| Номер в госреестре | 71817-18 |
| Наименование СИ | Измерители параметров аккумуляторных батарей |
| Обозначение типа СИ | BLU, BVR, BVS |
| Изготовитель | "IBEKO Power AB", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров аккумуляторных батарей серий BLU, BVR, BVS (далее -измерители) предназначены для контроля состояния аккумуляторных батарей путем измерений напряжения и силы постоянного тока.
Область применения измерителей - проверка состояния аккумуляторных батарей с помощью проведения теста разряда под резистивной нагрузкой, контроля напряжения батареи, измерения внутреннего сопротивления.
Измерители серии BLU представляют собой управляемые нагрузки для аккумуляторных батарей. Принцип их действия заключается в формировании различных режимов нагрузок: постоянный ток разряда, постоянная мощность разряда, постоянное сопротивление нагрузки или использование задаваемого оператором профиля испытаний (ручной режим). При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены в памяти прибора, переданы на внешний компьютер и обработаны с помощью внешнего ПО «DV-Win PC software».
Управление измерителями осуществляется оператором через систему меню.
Основные узлы измерителей: модуль нагрузки (разрядного тока), микропроцессор, запоминающее устройство, устройство управления, схема интерфейсов, блок питания, ЖК-дисплей.
Измерители серии BLU выпускаются в виде следующих подсерий и модификаций:
- подсерия BLU-A: модификации BLU100A, BLU200A, BLU340A;
- подсерия BLU-T: модификации BLU110T, BLU220T;
- подсерия BLU-V: модификация BLU360V.
Модификации имеют одинаковый принцип действия и отличаются между собой рабочими напряжениями и создаваемыми токами нагрузки. Для увеличения мощности нагрузки измерители серии BLU могут соединяться параллельно с использованием портов Ethernet и RS485 (кроме модификаций BLU100A и BLU110T).
Для увеличения нагрузочной способности, превышающей возможности измерителей серии BLU, параллельно их выходам могут подключаться модули нагрузок аккумуляторных батарей серии BXL. При этом измерители серии BLU обеспечивает контроль процесса разряда путем измерения тока разряда с помощью токовых клещей, а модули серии BXL задают необходимую нагрузку в течение теста. Количество модулей BXL, которые могут использоваться с измерителями серии BLU, не ограничено. Единственным ограничением является максимальный ток, который может быть измерен токовым клещами измерителя BLU.
Модули нагрузок серии BXL выпускаются в виде модификаций BXL-A, BXL-T, BXL-V для работы с измерителями серии BLU подсерий BLU-A, BLU-T и BLU-V соответственно. Модификации отличаются между собой мощностью нагрузки.
Конструктивно измерители серии BLU и модули нагрузок серии BXL выполненные в металлических корпусах с ручкой для переноски. Все разъемы, органы управления, индикации размещены на лицевых панелях. На боковой панели расположены вентиляторы охлаждения.
Измерители серии BVR являются переносными приборами и выпускаются в виде следующих модификаций: BVR11, BVR20, BVR22. Приборы предназначены для измерений напряжения малогабаритных аккумуляторных батарей.
Измерители серии BVR выполнены в малогабаритных пластиковых корпусах. На торцевых панелях расположены разъемы для подключения к объекту измерений, разъем сети питания, разъем интерфейса USB, слот для карты памяти, разъем для подключения внешнего датчика температуры PT100 (кроме модификации BVR11). На лицевой панели расположены дисплей и клавиатура. На тыльной панели прибора находится батарейный отсек.
Измерители серии BVS выпускаются в виде модификации BVS и представляют собой систему мониторинга в реальном времени за состоянием набора аккумуляторных батарей с большим числом отдельных ячеек.
Измерители серии BVS включает в себя блок управления BVS-CU и модули напряжения ячейки CVM. Блок управления BVS-CU осуществляет сбор данных измерений с модулей CVM, их передачу на ПК, а также измерение температуры окружающего воздуха по четырем каналам с помощью внешних датчиков PT100. Кроме того, блок управления BVS-CU обеспечивает питание всех подключенных модулей CVM. Модули напряжения ячейки CVM устанавливаются на отдельных батареях (ячейках), измеряя напряжение батареи и напряжение между ячейками.
В комбинации с измерителями серии BLU измерители BVS действуют как дополнение при выполнении теста разряда батареи, обеспечивая измерение внутреннего сопротивления каждой отдельной ячейки и детальный анализ их состояния. Таким образом, могут быть обнаружены конкретные ячейки батареи, которые не выполняют тест на разряд, и которые необходимо удалить из состава батареи.
Для связи с персональным компьютером измерители имеют интерфейсы USB и Bluetooth.

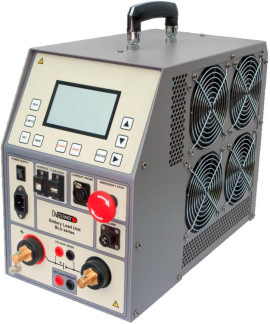

Общий вид средств измерений представлен на рисунках 1 - 6.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Схема пломбировки от несанкционированного доступа представлена на рисунках 1,2,5.
отсутствует.
Рисунок 3 - Общий вид измерителей параметров аккумуляторных батарей модификации BVR20
Таблица 1 - Метрологические характеристики измерителей серии BLU
| Напряжение аккумуляторной батареи, измеряемое прибором, В | Ток нагрузки, создаваемый прибором, А | ||||||
| Номинальное | Минимальное/максимальное | BLU100A | BLU200A | BLU340A | BLU110T | BLU220T | BLU360V |
| 6 | 5,25/7,05 | 40 | 60 | 50 | 100 | 100 | 50 |
| 12 | 10,5/14,1 | 80 | 120 | 100 | 150 | 200 | 100 |
| 24 | 21/28,2 | 160 | 240 | 160 | 150 | 340 | 160 |
| 48 | 42/56,4 | 160 | 240 | 160 | 150 | 340 | 160 |
| 60 | 52,5/75 | 120 | 210 | 160 | 120 | 270 | 160 |
| 110 | 96,3/129,3 | 110 | 130 | 160 | - | - | 160 |
| 120 | 105/141 | 100 | 140 | 150 | - | - | 150 |
| 220 | 192,5/258,5 | 55 | 75 | 110 | - | - | 110 |
| 240 | 210/300 | 50 | 70 | 100 | - | - | 100 |
| 480 | 300/500 | - | - | - | - | - | 55 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ±(0,005-U+0,1) В. Пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±(0,005-1+0,2) А.
Где U и I - измеренные значения напряжения и силы тока.
Таблица 2 - Метрологические характеристики измерителей серии BVR
| Наименование характеристики | Значение для модификаций | ||
| BVR11 | BVR20 | BVR22 | |
| Пределы измерений напряжения постоянного тока, В | 30; 500 | 2,35; 7; 30 | 0,01; 1; 30 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,001 •-0+0,001^.) | ||
| Примечания U - измеренное значение напряжения, В; U^ - значение предела измерений напряжения, В | |||
| Наименование характеристики | Значение |
| BVS | |
| Пределы измерений напряжения постоянного тока, В | 0,01; 30 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,001-и+0,001-ип.) |
| Примечания U - измеренное значение напряжения, В; Цп. - значение предела измерений напряжения, В | |
Таблица 4 - Метрологические характеристики модулей нагрузок серии BXL
| Напряжение аккумуляторной батареи, В | Ток нагрузки, создаваемый прибором, А | |||
| Номинальное | Минимальное/максимальное | BXL-A | BXL-T | BXL-V |
| 6 | 5,25/7,05 | 59/80 | 74/100 | 11/15 |
| 12 | 10,5/14,1 | 119/160 | 156/210 | 26/35 |
| 24 | 21/28,2 | 186/250 | 230/310 | 55/75 |
| 48 | 42/56,4 | 186/250 | 230/310 | 115/155 |
| 60 | 52,5/75 | 81/110 | 185/250 | 141/190 |
| 110 | 96,3/129,3 | 119/160 | - | 96/130 |
| 120 | 105/141 | 134/180 | - | 107/145 |
| 220 | 192,5/258,5 | 67/90 | - | 85/115 |
| 240 | 210/300 | 67/90 | - | 93/125 |
| 480 | 300/500 | - | - | 34/55 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 50/60 |
| Г абаритные размеры, мм, | |
| (длинахширинахвысота) | |
| BLU100A, BLU110T | 440x221x355 |
| BLU200A, BLU220T | 560x221x355 |
| BLU340A, BLU360V | 730x221x355 |
| Масса, кг | |
| BLU100A, BLU200A | 12,8 |
| BLU110T | 14,5 |
| BLU220T | 15,1 |
| BLU340A, BLU360V | 20,6 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 95 без конденсации |
Таблица 6 - Основные технические характеристики измерителей серии BVR
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Гц | 50/60 |
| - напряжение постоянного тока, В | 3,7 |
| Габаритные размеры, мм, | |
| (длинаxширинаxвысота) | |
| BVR11 | 223x98x46 |
| BVR20 | 253x116x46 |
| BVR22 | 223x116x53 |
| Масса, кг | |
| BVR11 | 0,5 |
| BVR20 | 0,6 |
| BVR22 | 0,7 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -10 до +45 |
| - относительная влажность воздуха, % | 95 без конденсации |
Таблица 7 - Основные технические характеристики измерителей серии BVS
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры, мм, (длинаxширинаxвысота) BVS-CU | 206x180x64 |
| CVM | 139x66x28 |
| Масса, кг | |
| BVS-CU | 0,78 |
| CVM | 0,14 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -40 до +85 95 без конденсации |
Таблица 8 - Основные технические характеристики модулей нагрузок серии BXL
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 90 до 264 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры, мм, | |
| (длинахширинахвысота) | |
| BXL-A, BXL-T | 560x221x355 |
| BXL-V | 730x221x355 |
| Масса, кг | |
| BXL-A, BXL-T | 12,5 |
| BXL-V | 16 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -10 до +45 |
| - относительная влажность воздуха, % | 95 без конденсации |
наносится на лицевую панель приборов способом наклейки и на титульные листы руководств по эксплуатации типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель параметров аккумуляторных батарей серий BLU, BVR, BVS (модификация по заказу) | - | 1 шт. |
| Комплект измерительных кабелей | - | 1 шт. |
| Кабель питания 1) | - | 1 шт. |
| Кабель заземления | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Компакт диск с ПО «DV-Win PC software» | - | 1 шт. |
| Кейс для транспортировки | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-112-17 | 1 экз. |
| Примечание - 1) адаптер сетевого питания для измерителей серии BVR | ||
осуществляется по документу ИЦРМ-МП-112-17 «Измерители параметров аккумуляторных батарей серий BLU, BVR, BVS. Методика поверки», утвержденному ООО «ИЦРМ»
15.12.2017 г.
Основные средства поверки: калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к измерителям параметров аккумуляторных батарей серий BLU, BVR, BVS
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 53165-2008 Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия
