| Номер в госреестре | 71818-18 |
| Наименование СИ | Установки для испытаний первичным током |
| Обозначение типа СИ | 750ADM-H mk2 и PCU1-SP mk2 |
| Изготовитель | "T&R Test Equipment Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 09.07.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для испытаний первичным током серий 750ADM-H mk2 и PCU1-SP mk2 (далее по тексту - установки) предназначены для воспроизведений значений силы переменного тока и измерений временных интервалов.
Принцип действия установок основан на формировании цифровых сигналов, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении.
Установки выпускаются в двух сериях 750ADM-H mk2 и PCU1-SP mk2, отличающееся внешним видом, техническими и метрологическими характеристиками.
Установки серии 750ADM-H mk2 имеют несколько выходов, позволяющих воспроизводить значения силы переменного тока до 40 и до 750 А с разной длительностью в зависимости от выбранного выхода и значения силы переменного тока.
Установки серии PCU1-SP mk2 состоят из отдельного блока управления, выполняющего функции воспроизведения и управления, и блока нагрузки. Установки имеют 3 блока нагрузки (NLU200, NLU2000, NLU 5000), обеспечивающие максимальное выходное значение силы переменного тока 200, 2000 и 5000 А, а также имеют возможность воспроизведения силы переменного тока без блока нагрузки до 100 А. Установки серии PCU1-SP mk2 имеют дополнительный вход, предназначенный для измерений напряжения и силы переменного тока.
Установки имеют встроенный амперметр, предназначенный для измерений воспроизведённых значений силы переменного тока.
Встроенный таймер имеет 5 режимов работы: «Внутренний запуск», «Одиночный контакт», «Двойной контакт», «Запуск по току», «Импульсный режим» отличающееся друг от друга точностью измерений интервалов времени.
На лицевой панели установок имеется жидкокристаллический дисплей (далее по тексту- ЖК дисплей), на котором отображаются измеренные значения воспроизведённой силы переменного тока и показания встроенного таймера. На ЖК дисплее установок серии PCU1-SP mk2 дополнительно отображаются также значения частоты переменного тока, угла фазового сдвига и коэффициента трансформации по току.

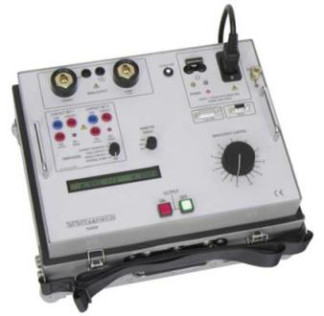

Общий вид установок с указанием мест пломбирования от несанкционированного доступа и места нанесения знака поверки представлен на рисунке 1.
б) установки серии PCU1-SP mk2 Рисунок 1 - Общий вид установок с указанием мест пломбирования и нанесения знака поверки
Установки имеют программное обеспечение (далее - ПО). Аппаратная реализация ПО основана на программируемой логической интегральной схеме (далее - ПЛИС) Altera Intel FPGA, работающей на ядре процессора NIOS II. Данная схема управляет всеми периферийными устройствами внутри установок. Метрологическое значение ПО заключается в обеспечении связи с аппаратными средствами аналого-цифрового преобразователя для измерений в сочетании с прецизионными таймерами, работающими на ПЛИС (FPGA).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для | |
| 750ADM-H mk2 | PCU1-SP mk2 | |
| Идентификационное наименование ПО | PROGFILE-11 | PROGFILE-15 |
| Номер версии (идентификационный номер ПО), не ниже | 2.06 | 2.02 |
| Цифровой идентификатор ПО | - | - |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«Средний» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики установок
| Наименование характеристики | Значение |
| Верхние пределы воспроизведений среднеквадратического значения силы переменного тока, А^ | Представлены в таблицах 3-4 |
| Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А | Представлены в таблицах 3-4 |
| Диапазоны измерений временных интервалов, с | Представлены в таблице 6 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, с | Представлены в таблице 6 |
| Диапазон измерений среднеквадратического значения напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), В | от 0,0 до 300,0 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), В | ±0,005- Цв1) + 5 е.м.р.2) |
| Диапазон измерений среднеквадратического значения силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), А | от 0,000 до 5,000 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), А | ±0,005 /в1) + 5 е.м.р |
| Примечания 1) Длительность воспроизведения значений силы переменного тока представлена в таблице 5; 2) 1в (ив) - воспроизведенное среднеквадратическое значение силы (напряжения) переменного тока, А (В ); 3) е.м.р. - единица младшего разряда. | |
Таблица 3 - Воспроизведение среднеквадратического значения силы переменного тока частотой 50 Гц для установок серии 750ADM-H mk2_
| Верхний предел воспроизведений, А | Разрешение, А | Значение тока срабатывания защиты, А | Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А |
| 20,00 | 0,01 | 21 | ±0,005 /в1) + 5 е.м.р.2) |
| 50,00 | 0,01 | 53 | |
| 200,0 | 0,1 | 210 | |
| 7503) | 1 | 788 | ±0,005 /в + 2 е.м.р |
Окончание таблицы 3_
Примечания
1) 1в - воспроизведенное среднеквадратическое значение силы переменного тока, А;
2) е.м.р. - единица младшего разряда;
3) при питании от сети переменного тока с напряжением 115 В±10 % максимально воспроизводимое значение силы переменного тока равно 500 А.
Таблица 4 - Воспроизведение среднеквадратического значения силы переменного тока частотой
| 50 Гц для установок серии PCU1-SP m | k2 | |||
| Наименование | Верхний предел воспроизведений, А | Разрешение, А | Значение тока срабатывания, А | Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратическо го значения силы переменного тока, А |
| С использованием блока нагрузки NLU200 | 20,00 | 0,01 | 21 | ±0,0057в1) + 5 е.м.р.2) |
| 100,0 | 0,01 | 105 | ||
| 200,0 | 0,1 | 210 | ||
| С использованием блока нагрузки NLU2000 | 200,0 | 0,1 | 210 | ±0,005 /в+ 5 е.м.р |
| 1000 | 1 | 1050 | ||
| 2000 | 1 | 2100 | ||
| С использованием блока нагрузки NLU5000 | 500,0 | 0,1 | 525 | ±0,005 /в+ 5 е.м.р |
| 2500 | 1 | 2625 | ||
| 5000 | 1 | 5250 | ||
| Без использования блоков нагрузки | 10,00 | 0,01 | 10,5 | ±0,005 /в+ 5 е.м.р |
| 20,00 | 0,01 | 21 | ||
| 100,0 | 0,1 | 105 | ||
| Примечания 1) 1в - воспроизведенное среднеквадратическое значение силы переменного тока, А; 2) е.м.р. - единица младшего разряда. | ||||
Таблица 5 - Длительность воспроизведения значений силы переменного тока
| Наименование | Диапазон силы переменного тока | Допустимая длительность |
| Д | ля установок серии 750ADM-H mk2 | |
| С применением выхода 40 А | до 10 А включ. | Непрерывно |
| св. 10 до 40 А | 5 мин | |
| С применением выхода 750 А | до 125 А включ. | Непрерывно |
| св. 125 до 250 А | 5 мин | |
| св. 250 до 500 (440) А включ. 1) | 1 мин | |
| св. 500 (440) до 750 (500) 1) А | 10 с 2) 20 с 3) | |
| Наименование | Диапазон силы переменного тока | Допустимая длительность | |
| Для установок серии PCU1-SP mk2 | |||
| С применением блока нагрузки NLU200 | Выход с напряжением 120 В | до 20 А включ. | Непрерывно |
| св. 20 до 40 А включ. | 5 мин | ||
| св. 40 до 80 А включ. | 1 мин | ||
| св. 80 до 100 А включ. | 40 с | ||
| Выход с напряжением 60 В | до 40 А включ. | Непрерывно | |
| св. 40 до 80 А включ. | 5 мин | ||
| св. 80 до 160 А включ. | 1 мин | ||
| св. 160 до 200 А включ. | 40 с | ||
| С применением блока нагрузки NLU2000 | Выход с напряжением 13,8 В | до 150 А включ. | Непрерывно |
| св. 150 до 300 А включ. | 5 мин | ||
| св. 300 до 450 А включ. | 1 мин | ||
| св. 450 до 500 А | 40 с | ||
| Выход с напряжением 6,9 В | до 300 А включ. | Непрерывно | |
| св. 300 до 600 А включ. | 5 мин | ||
| св. 600 до 900 А включ. | 1 мин | ||
| св. 900 до 1000 А | 40 с | ||
| Выход с напряжением 3,5 В | до 600 А включ. | Непрерывно | |
| св. 600 до 1200 А включ. | 5 мин | ||
| св. 1200 до 1800 А включ. | 1 мин | ||
| св. 1800 до 2000 А | 40 с | ||
| С применением блока нагрузки NLU5000 | Выход с напряжением 9,2 В | до 375 А включ. | Непрерывно |
| св. 375 до 750 А включ. | 5 мин | ||
| св. 750 до 1125 А включ. | 1 мин | ||
| св. 1125 до 1250 А | 40 с | ||
| Выход с напряжением 4,6 В | до 750 А включ. | Непрерывно | |
| св. 750 до 1500 А включ. | 5 мин | ||
| св. 1500 до 2250 А включ. | 1 мин | ||
| св. 2250 до 2500 А | 40 с | ||
| Выход с напряжением 2,3 В | до 1500 А включ. | Непрерывно | |
| св. 1500 до 3000 А включ. | 5 мин | ||
| св. 3000 до 4500 А включ. | 1 мин | ||
| св. 4500 до 5000 А | 40 с | ||
| Примечания 1) в скобках указаны значения только для установок серии 750ADM-H mk2 с напряжением питания 115 В±10 В; 2)только для установок серии 750ADM-H mk2 с напряжением питания 115 В±10 %; 3)только для модификации серии 750ADM-H mk2 с напряжением питания 230 В±10 %. | |||
Таблица 6 - Измерение временных интервалов
| Наименование характеристики | Значение |
| Диапазоны измерений временных интервалов, с | от 0 до 999,999 от 0 до 9999,99 от 0 до 99999,9 |
| Наименование характеристики | Значение |
| Разрешение, мс: - для диапазона от 0 до 999,999 с | 1 |
| - для диапазона от 0 до 9999,99 с | 10 |
| - для диапазона от 0 до 99999,9 с | 100 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс: - в режиме работы «Внутренний запуск» | ±0,0001'^изм1) + 2 е.м.р .2) |
| - в режиме работы «Одиночный контакт» | ±0,000Ыизм + 2 е.м.р. |
| - в режиме работы «Двойной контакт» | ±0,0001 ^изм + 2 е.м.р |
| - в режиме работы «Запуск по току» | ±0,0001-7юм+ 4 е.м.р |
| - в режиме работы «Импульсный режим» для установок 750ADM-H mk2 | ±2 |
| - в режиме работы «Импульсный режим» для установок PCU1-SP mk2 | ±0,000Ыизм + 2 е.м.р. |
| Примечания 1) ^изм - измеренное значение времени; 2) е.м.р. - единица младшего разряда. |
Таблица 7 - Технические характеристики установок
| Наименование характеристики | Значение |
| Параметры сети питания переменного тока установок 750ADM-H mk2: - напряжение переменного тока, В - частота переменного тока, Гц | 115±10 % 230±10 % 50; 60 |
| Параметры сети питания переменного тока установок PCU1-SP mk2: - напряжение переменного тока, В - частота переменного тока, Гц | 230±10% 50; 60 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха без образования конденсата, % | от 0 до +45 до 90 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 560x465x265 |
| Масса, кг, не более | 28 |
| Средняя наработка на отказ, ч | 25 000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность установок представлена в таблице 8.
Таблица 8 - Комплектность установок
| Наименование | Обозначение | Количество | Примечание |
| Установка | - | 1 шт. | - |
| Комплект выходных проводов | - | 1 шт. | - |
| Сетевой шнур | - | 1 шт. | - |
| Наименование | Обозначение | Количество | Примечание |
| Измерительный кабель 5 м | 1 шт. | Только для установок PCU1-SP mk2 | |
| Предохранители | 2 шт. | Только для установок PCU1-SP mk2 | |
| Сумка | - | - | - |
| Руководство по эксплуатации | - | 1 экз. | - |
| Методика поверки | ИЦРМ-МП-073-18 | 1 экз. | - |
осуществляется по документу ИЦРМ-МП-073-18 «Установки для испытаний первичным током серий 750ADM-H mk2 и PCU1-SP mk2. Методика поверки», утверждённому ООО «ИЦРМ»
23.03.2018 г.
Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- генератор сигналов произвольной формы 33521В (регистрационный номер в Федеральном информационном фонде 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
