| Номер в госреестре | 71821-18 |
| Наименование СИ | Установка для измерения параметров сеточных поляризаторов и полосовых фильтров |
| Обозначение типа СИ | ЯКУЛ.434881.003 |
| Изготовитель | Акционерное общество "Центральный научно-исследовательский институт измерительной аппаратуры " (АО ЦНИИИА), г. Саратов |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для измерения параметров сеточных поляризаторов и полосовых фильтров ЯКУЛ.434881.003 (далее - установка) предназначена для измерений модулей коэффициентов передачи (ослабления) волноводных СВЧ устройств и элементов.
Принцип действия установки основан на разделении сигналов пропорциональных падающему и прошедшему через испытуемое устройство СВЧ, их гетеродинном преобразовании и вычислении их отношений, характеризующих модуль коэффициента передачи испытуемого СВЧ устройства с полной коррекцией погрешностей СВЧ части установки.
Конструктивно установка состоит из векторного анализатора электрических цепей R&S ZVA40 фирмы Rohde&Schwarz, сменных преобразователей частоты R&S ZVA-Z110 от 75 до 110 ГГц, ZVA-Z170 от 110 до 170 ГГц в соответствующих волноводных трактах 2,4^1,2 мм; 1,6x0,8 мм по ГОСТ РВ 51914-2002.
По условиям эксплуатации установка удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25°С и относительной влажностью окружающего воздуха от 50 до 80% при температуре 25°C без предъявления требований по механическим воздействиям.

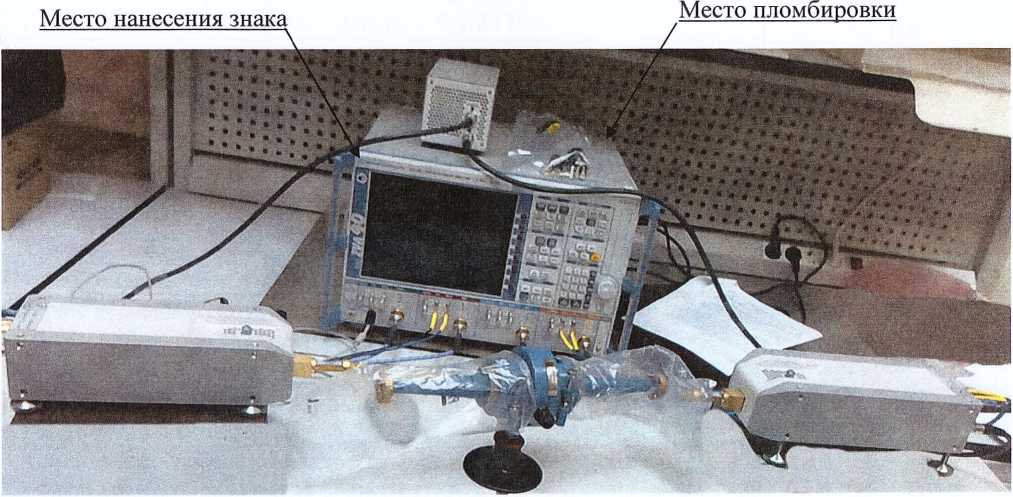

Общий вид установки, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид установки
Метрологически значимая часть программного обеспечения (ПО) установки представляет собой специализированное ПО «Rohde&Schwarz Network analyzer 3.50».
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Rohde&Schwarz Network analyzer |
| Номер версии (идентификационный номер) ПО | 3.50 |
| Цифровой идентификатор ПО | 0864486ЕА1B9ECE95B98AFF45DE880C2 |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГц: - сменный преобразователь частоты ZVA-Z110 - сменный преобразователь частоты ZVA-Z170 | от 78,33 до 110,0 от 118,1 до 170,0 |
| Пределы относительной погрешности установки частоты выходного сигнала (на выходе сменного преобразователя частоты) | ±110’5 |
| КСВН измерительных портов сменных преобразователей установки, не более | 1,5 |
| Диапазон измерений модуля коэффициента передачи, дБ: - в диапазоне частот от 78,33 до 110,0 ГГц . - в диапазоне частот от 118,1 до 170,0 ГГц | от -60 до 0 от -60 до 0 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне измерений, дБ: - от минус 40 до 0 дБ - от минус 60 до минус 40 дБ | ±(0,5 + 0.01 |АХ|”) ±(0,04|Ах|п) |
| Сечение волновода по ГОСТ РВ 51914-2002, мм: - сменный преобразователь частоты ZVA-Z110 - сменный преобразователь частоты ZVA-Z170 | 2,4x1,2 1,6x0,8 |
| ” где Ах| - измеряемое значение модуля коэффициента передачи |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры питания от сети переменного тока: | |
| - частота. Гц | 50±0,5 |
| - напряжение, В | 220±22 |
| Потребляемая мощность, В А, не более | 650 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °C | 20+5 |
| - относительная влажность воздуха при температуре 25 °C, % | 65±15 |
| Габаритные размеры (длина х высота х ширина), мм, не более: | |
| - векторный анализатор цепей ZVA40 | 465,1 х 286,2 х 495,0 |
| - сменный преобразователь частоты ZVA-Z110 | 361,0 х 1 Ю,0 х ] 14.0 |
| - сменный преобразователь частоты ZVA-Z170 | 321,0 х 1Ю,0 х 114,0 |
| Масса, кг. не более: | |
| - векторный анализатор цепей ZVA40 | 25,0 |
| - сменный преобразователь частоты ZVA-Z1 К) | 3,0 |
| - сменный преобразователь частоты ZVA-Z170 | 3,0 |
наносится на верхнюю лицевую панель установки в виде наклейки и на титульный лист эксплуатационной документации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Векторный анализатор цепей | ZVA40 | 1 шт. |
| Сменный преобразователь частоты | ZVA-Z110 | 2 шт. |
| Сменный преобразователь частоты | ZVA-Z170 | 2 шт. |
| Аттенюатор поляризационный прямоотсчётный | АП-20 | 1 шт. |
| Аттенюатор поляризационный | АП-19 | 1 шт. |
| Эксплуатационные документы | 1 компл. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 71821-18 «Инструкция. Установка для измерения параметров сеточных поляризаторов и полосовых фильтров ЯКУЛ.434881.003. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 18 ноября 2015 года.
Основные средства поверки:
- частотомер электронно-счетный РЧЗ-72 (из состава УВТ «Браслет-1 ОД»): диапазон измерений частоты от 78,33 до 118.1 ГГц, пределы допускаемой относительной погрешности измерений частоты ±5-10‘7;
- частотомер электронно-счетный РЧЗ-73 (из состава УВТ «Браслет-1 ОД»): диапазон измерений частоты от 118,1 до 178.4 ГГц, пределы допускаемой относительной погрешности измерений частоты ±5 10,
- линия измерительная Р1-41 (регистрационный номер в Федеральном информационной фонде (per. №) 9391-84): диапазон частот от 78,33 до 118,1 ГГц, сечение волновода (2,2x1,2) мм, собственный Ксти линии, не более 1,05. непостоянство связи зонда с полем, не более 3%, пределы допускаемой абсолютной погрешности определения положения зонда вдоль измерительной линии ±0.01 мм;
- линия измерительная Pl-42 (per. № 9391-84): диапазон частот от 118.1 до 178,4 ГГц, сечение волновода (1,6x0,8) мм, собственный Ксти линии, не более 1,05, непостоянство связи зонда с полем, не более 3%, пределы допускаемой абсолютной погрешности определения положения зонда вдоль измерительной линии ±0.01 мм;
- измеритель отношения напряжений В8-7 (per. № 5883-77): диапазон измеряемых отношений от 1 до 31600. диапазон входных напряжений от 0,2 до 10 000 мкВ. пределы допускаемой относительной погрешности измерений отношений напряжений по цифровому индикатору относительно точки 1,0±0,9 %;
- установка высшей точности «Браслет-1 ОД»: рабочий диапазон частот от 78.33 до 178,4 ГГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносится на верхнюю лицевую панель установки в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
приведены в эксплуатационном документе.
ормативные документы, устанавливающие требования к установке для измерения параметров сеточных поляризаторов и полосовых фильтров ЯКУЛ.434881.003
ГОСТ РВ 51914-2002
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры
ГОСТ 16423-78 Измерители коэффициента стоячей волны по напряжению панорамные.
Типы. Технические требования и методы испытаний
МИ 1766-87 Измерители коэффициента стоячей волны по напряжению послабления панорамные. Методика поверки
