Комплексы аппаратно-программные автоматические весогабаритного контроля АРХИМЕД, 71822-18

Назначение

Комплексы аппаратно-программные автоматические весогабаритного контроля «АРХИМЕД» (далее - комплексы) предназначены для автоматических измерений нагрузки на ось движущегося транспортного средства (далее - ТС); нагрузки на группу осей ТС; массы ТС; габаритных размеров ТС (длина, ширина, высота); скорости движения ТС; межосевых расстояний ТС; определения количества скатов, осей и колес на оси ТС.

Описание

Комплексы состоят из следующих технических средств и модулей:

-    весоизмерительного модуля;

-    модуля обнаружения и измерения длины ТС;

-    модуля измерения габаритных размеров ТС;

-    модуля позиционирования и определения числа колес (скатов) оси ТС;

-    модуля фото-видеофиксации, распознавания ТС, измерения скорости ТС;

-    модуля обработки и управления;

-    приемника глобальной спутниковой системы ГЛОНАСС/GPS;

-    шкафа управления с электронным оборудованием;

-    индикатора температуры дорожного полотна.

Принцип действия весоизмерительного модуля заключается в преобразовании сигналов, возникающих при проезде ТС через весоизмерительные датчики, в аналоговые сигналы, параметры которых изменяются пропорционально нагрузке и времени прохождения ТС между весоизмерительными датчиками. Весоизмерительные датчики монтируются в дорожное полотно перпендикулярно направлению движения ТС на определенном расстоянии друг от друга и позволяют определять нагрузку на ось ТС, расстояния между осями ТС, количество осей ТС и скорость ТС. На основе полученных результатов измерений производится расчет массы ТС.

Принцип действия модуля обнаружения и измерения длины ТС основан на преобразовании сигналов, возникающих во время проезда ТС через индукционные контуры, в аналоговые сигналы, параметры которых изменяются пропорционально длине и скорости ТС. Индукционные контуры монтируются в дорожное полотно перед весоизмерительными датчиками весоизмерительного модуля. Индукционные контуры предназначены для обнаружения ТС в зоне контроля и измерения его длины.

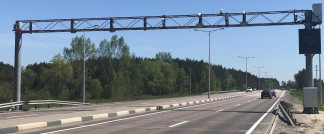

Модуль измерения габаритных размеров преобразует сигналы, возникающие при непрерывном сканировании оптическим лазерным устройством движущегося ТС, в цифровые параметры, пропорциональные длине, ширине, высоте ТС, которые передаются в промышленный компьютер, расположенный в шкафу управления. Модуль измерения габаритных размеров жестко крепится на П-образном портале или Г-образной опоре над автомобильной дорогой.

Модуль позиционирования ТС на полосе движения преобразует сигналы, возникающие при проезде ТС через пьезополимерные кабели, расположенные под углом к направлению проезда ТС, в аналоговые сигналы, параметры которых изменяются при перестроении ТС или отклонении от полосы движения. Данный модуль позволяет определить положение ТС на полосе движения и получить информацию о количестве колес (скатов) на оси ТС.

Модуль фото-видеофиксации, распознавания ТС, измерения скорости ТС состоит из камеры распознавания государственных регистрационных номерных знаков (далее ГРНЗ) ТС и обзорной камеры. Камера распознавания устанавливается сбоку от автомобильной дороги или над ней и оснащена инфракрасными прожекторами. В комплексах используются системы измерительные с автоматической фотовидеофиксацией «ДЕКАРТ» (регистрационный № 70984-18), предназначенные для измерений скорости движения ТС, распознавания и фиксации государственного регистрационного номерного знака, выделения и фиксации положения ТС относительно разметки на автомобильных дорогах, фото-видеофиксации ТС, проезжающих через зону контроля комплекса.

С помощью приемника глобальной спутниковой системы ГЛОНАСС/GPS, производится автоматическое определение координат комплекса с присваиванием точной метки времени и координат каждому изображению ТС, а также синхронизация внутренней шкалы времени от сигналов координированного времени национальной шкалы времени Российской Федерации UTC (SU).

Модуль обработки и управления осуществляет сбор, обработку сигналов со всех измерительных технических средств и модулей, мониторинг состояния, контроль работоспособности и самодиагностику всего комплекса, а также синхронизацию и формирование пакета данных для передачи его на внешние устройства.

Элементы управления и обеспечения работы комплексов, включая модуль обработки и управления, устанавливаются в шкафу управления. Шкаф управления располагается рядом с местом установки весоизмерительных датчиков. Шкаф управления изготовлен в антивандальном исполнении для защиты от несанкционированного доступа к блоку обработки и управления, промышленному компьютеру комплекса.

Индикатор температуры используется для контроля температуры дорожного полотна.
