Расходомеры-счетчики жидкости ультразвуковые PT900, 71824-18

71824-18
Расходомеры-счетчики жидкости ультразвуковые PT900 предназначены для измерений объемного расхода и объема жидкости.
Карточка СИ
Номер в госреестре 71824-18
Наименование СИ Расходомеры-счетчики жидкости ультразвуковые
Обозначение типа СИ PT900
Изготовитель «Baker Hughes EMEA Unlimited Company», Ирландия; Фирма «Panametrics LLC», США; Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd», Китай
Год регистрации 2018
Срок свидетельства 11.07.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики жидкости ультразвуковые PT900 предназначены для измерений объемного расхода и объема жидкости.

Описание

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PT900 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики жидкости ультразвуковые PT900 определяют скорость потока. По определенной скорости потока и введенным параметрам трубопровода расходомеры-счетчики жидкости ультразвуковые PT900 рассчитывают объемный расход и объем жидкости.

Расходомеры-счетчики ультразвуковые PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, и электронно-вычислительного блока.

Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях.

Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PT900 выполняет следующие функции:

-    цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

-    вычисление скорости потока жидкости;

-    вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);

-    светодиодная индикация состояния расходомера-счетчика;

-    формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

-    передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.

Выходные сигналы по HART-протоколу и Modbus-протоколу, а также токовый выходной сигнал предназначены только для индикации измеренных значений объемного расхода и объема жидкости.

В комплект поставки расходомеров-счетчиков жидкости ультразвуковых PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия 4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронновычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:

-    загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;

-    отображать измеренные и вычисленные параметры, параметры настройки;

-    формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках;

-    хранение данных.

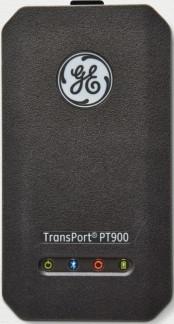

Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 1.

Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых РТ900 приведен на рисунке 2.

Рисунок 2 - Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости

ультразвуковых PT900

Пломбировка расходомеров-счетчиков жидкости ультразвуковых PT900 не предусмотрена.

Программное обеспечение

Расходомеры-счетчики жидкости ультразвуковые PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, а также для управления устройствами ввода-вывода информации расходомеров-счетчиков, создания в энергонезависимой памяти архивных записей об объемах жидкости за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PT900 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

РТ900

Номер версии (идентификационный номер) программного обеспечения

не ниже 1.0.7

Цифровой идентификатор программного обеспечения

-

Технические характеристики

Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых

PT900

Наименование характеристики

Значение

Диапазон измерений объемного расхода, м3/ч*

от 0,3 до 135000

Диапазон скорости потока, м/с

от 0,03 до 12,19

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, % :

а)    при поверке проливным методом:

-    при измерении объемного расхода (объема) жидкости в трубопроводе одним измерительным каналом:

при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000

-    при измерении объемного расхода (объема) жидкости в трубопроводе двумя измерительными каналами:

при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000

б)    при поверке имитационным методом:

при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000

±2,5

±1,5

±2,0

±1,0

±5,0

±3,0

Пределы допускаемой приведенной к диапазону измерений погрешности аналогового канала ввода от 4 до 20 мА, %

±0,4

Для номинального диаметра трубопровода от DN 12,7 до DN 2000 мм при скорости потока от 0,6 до 12,19 м/с. Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя). ** При соблюдении требований к монтажу и эксплуатации, указанных в руководстве по эксплуатации.

Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PT900_

Наименование характеристики

Значение

Номинальный диаметр трубопровода, мм

от DN 12,7 до DN 7500

Толщина стенки трубопровода, мм, не более

76,2

Температура измеряемой среды, °С

от -40 до +150 (от-190 до +400 )

Входные сигналы

два аналоговых от 4 до 20 мА

Выходные сигналы

частотный, импульсный, аналоговый от 4 до 20 мА, HART-протокол, Modbus-протокол

Цифровые интерфейсы связи

RS-485, Bluetooth, микро-USB порт

Условия эксплуатации:

- температура окружающей среды, °С а) электронно-вычислительного блока

от -20 до +55

б) ультразвуковых преобразователей

от -40 до +75

- относительная влажность, %

до 90, без конденсации влаги

- атмосферное давление, кПа

от 84,0 до 106,7

Параметры электропитания, В

от 3,0 до 3,6 (электропитание осуществляется от литиевой батареи)

Потребляемая мощность, Вт, не более

25

Г абаритные размеры электронно-вычислительного блока, мм, не более:

- длина

200

- ширина

110

- высота

40

Габаритные размеры ультразвукового преобразователя обычного исполнения, мм, не более:

- длина

71

- ширина

32

- высота

56

Габаритные размеры ультразвукового преобразователя высокотемпературного

исполнения, мм, не более:

- длина

354

-    ширина

-    высота

80

247

Масса электронно-вычислительного блока, кг, не более

0,9

Масса ультразвукового преобразователя, кг, не более:

- обычное исполнение

0,3

- высокотемпературное исполнение

2,0

Средний срок службы, лет, не менее

25

по специальному заказу для ультразвуковых преобразователей высокотемпературного

исполнения.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых

PT900

Наименование

Обозначение

Количество

Расходомер-счетчик жидкости ультразвуковой

PT900

1 шт.

Комплект монтажных частей

-

1 шт.

Беспроводной планшетный персональный компьютер

-

1 шт.

Программный пакет

PT900 APP

1 экз.

Толщиномер ультразвуковой (по заказу)

PocketMIKE

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 0726-1-2018

1 экз.

Поверка

осуществляется по документу МП 0726-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Расходомеры-счетчики жидкости ультразвуковые PT900. Методика поверки», утвержденному ФГУП «ВНИИР» 23 января 2018 г.

Основное средство поверки:

-    рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 7 февраля 2018 года № 256 с пределами допускаемой относительной погрешности не более 1/3 погрешности расходомера-счетчика в диапазоне значений, соответствующих диапазону измерений расходомера-счетчика;

-    эталон 2-го разряда в диапазоне от 0 до 25 мА по ГОСТ 8.022-91.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке расходомеров-счетчиков жидкости ультразвуковых PT900.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16-30 А

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США и GE Sensing and Inspector Technology (Changzhou) Co., Ltd, Китай

71824-18
Номер в ГРСИ РФ:
71824-18
Производитель / заявитель:
«Baker Hughes EMEA Unlimited Company», Ирландия; Фирма «Panametrics LLC», США; Фирма «Baker Hughes Sensing & Inspection (Changzhou) Co., Ltd», Китай
Год регистрации:
2018
Cрок действия реестра:
11.07.2024
