Анализаторы температуры плавления MP, 71833-18

Назначение

Анализаторы температуры плавления MP (далее - анализаторы) предназначены для измерений температур плавления, помутнения, кипения и промежуточной температуры плавления (температуры плавления в открытом капилляре) вещества в лабораторных условиях.

Описание

Принцип действия анализаторов MP при измерении температуры плавления, температуры помутнения основан на изменении оптических свойств образца. Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. Стеклянный капилляр с внешним диаметром не более 1,8 мм, заполненный образцом, помещается в печь и нагревается с заданной скоростью, при этом излучаемый диодом свет проходит по световоду и попадает на образец. В процессе плавления пропускание света образцом и, следовательно, измеряемая фотоэлементом интенсивность света увеличивается. При достижении определенного значения коэффициента светопропускания (20 %) образец считается расплавившимся. В момент плавления образца температура печи регистрируется, корректируется и выводится на дисплей, как температура точки плавления образца. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

Анализаторы температуры плавления MP выпускаются в двух модификациях: MP55 и MP 80, которые отличаются диапазоном измеряемых температур.

Анализаторы MP55, MP80 позволяют определять промежуточную температуру плавления (температуру плавления в открытом капилляре). Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. Измерение температуры плавления в открытом капилляре производится следующим образом: капиллярную трубку, содержащую столбик жира (длиной 10 мм), кристаллизованного при определенных условиях, погружают в капиллярную трубку с водой, которую затем нагревают с заданной скоростью. Температура, при которой жир на поверхности столбика начинает плавиться и жировой столбик всплывает внутри капилляра под действием архимедовой силы, регистрируется как температура плавления в открытом капилляре. Точка плавления вещества в открытом капилляре определяется путем анализа цифрового изображения. Алгоритм анализа видеоизображения автоматически регистрирует температуру, при которой столбик вещества в капилляре начинает подниматься, как точку плавления в открытом капилляре, полученное значение выводится на дисплей. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

В анализаторе MP80 имеется режим измерения температуры кипения. Регулировка температуры осуществляется под управлением встроенного датчика температуры Pt100. В этом случае с помощью пипетки образец объемом 100 мкл помещается в широкий капилляр диаметром 3 мм. Образование пузырьков пара при кипении регистрируется фотоэлементом по изменению интенсивности проходящего света. За температуру кипения принимается температура при которой пузырьки пара выделяются с частотой 0,6 Гц. Поскольку температура кипения зависит от давления, результат измерения пересчитывается к нормальным условиям, используя показания встроенного калиброванного барометра, и выводится на дисплей. По окончании анализа вентилятор охлаждает прибор до заданной начальной температуры.

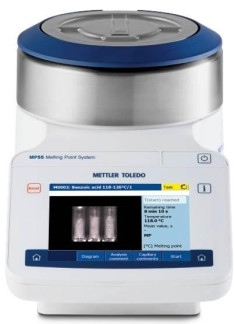

Общий вид анализаторов представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбирование анализаторов температуры плавления MP не предусмотрено.

Анализаторы состоят из электронного блока управления и измерительной ячейки, включающей в себя программируемую печь, цветную MP80 или монохромную MP55 встроенную видео камеру с шестикратным увеличением для записи проводимых экспериментов с возможностью последующего воспроизведения на жидкокристаллическом сенсорном дисплее и фотометрическое регистрирующее устройство. На передней панели блока управления расположен цветной жидкокристаллический сенсорный дисплей и клавиатура для задания режимов нагрева, пуска и остановки заданной температурной программы. Блок управления и измерительная ячейка конструктивно объединены.

Дополнительно к анализаторам может быть подключен через интерфейс USB принтер USB-P25, позволяющий распечатать результаты анализа, а также USB-клавиатура, считыватель (сканер) штрих кода.

Место нанесения    i

знака поверки

Анализаторы температуры плавления позволяют производить видеозапись соответствующего процесса плавления целиком в формате AVI с возможностью последующего воспроизведения.

Все полученные данные на анализаторе MP80 могут быть сохранены в форматах PDF и ASCII и перенесены на компьютер при помощи SD-карт, флэш-карт памяти или через Ethernet кабель при наличии специализированного ПО, установленного на компьютере. Для анализатора MP55 полученные данные сохраняются в автоматическом режиме на внутренней памяти прибора в количестве десяти последних измерений, каждое последующее измерение записывается на место десятого, либо могут быть распечатаны на USB принтере USB-P25, подключаемому через USB интерфейс прибора.

Программное обеспечение

Анализаторы оснащены встроенным специальным программным обеспечением (далее -ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность

Поверка

осуществляется по документу МП 08-241-2018 МП «ГСИ. Анализаторы температуры плавления MP. Методика поверки», утвержденному ФГУП «УНИИМ» 15 марта 2018 г.

Основные средства поверки:

-    термометр сопротивления платиновый эталонный 3-го разряда малогабаритный ТСП- ОМ, диапазон измерений температуры от минус 40 до 420 °С по ГОСТ 8.558-2009;

-    измеритель температуры двухканальный прецизионный МИТ 2.05 05 с диапазоном измерения температуры в зависимости от R0: - R0=10 Ом (-200 - 962) °С; R0=50 Ом (-200 - 962) °С; R0=100 Ом (-200 - 500) °С и с абсолютной погрешностью измерения температуры в зависимости от R0: R0=10 Ом ±(0,015+10A(-5)*t) °С; R0=50 Ом ±(0,005+10A(-5)*t) °С; R0=100 Ом ±(0,004+10A(-5)*t) °С;

-    стандартный образец температуры плавления бензофенона ГСО 7894-2001 с аттестованным значением температуры плавления в диапазоне от 47,6 до 48,6 °С и с погрешностью аттестованного значения ±0,2 °С;

-    стандартный образец температура плавления бензойной кислоты ГСО 7896-2001 с аттестованным значением температуры плавления от 122,1 до 122,9 °С и с погрешностью аттестованного значения ±0,2 °С;

-    стандартный образец температура плавления кофеина ГСО 7895-2001 с аттестованным значением температуры плавления в диапазоне от 235,0 до 237,0 °С и с погрешностью аттестованного значения ±0,3 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы изготовителя - «Mettler-Toledo GmbH», Швейцария.
