| Номер в госреестре | 71840-18 |
| Наименование СИ | Счетчики воды турбинные универсальные |
| Обозначение типа СИ | Экомера-Ф |
| Изготовитель | Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 11.07.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды турбинные универсальные Экомера-Ф (далее - счётчики) предназначены для измерений объёма воды.
Принцип действия счётчиков основан на измерении числа оборотов турбины, вращающейся под действием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счётчик.
Счётчики состоят из проточной части, в которой расположена турбина, счётного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на турбину и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты турбины в значение на индикаторном устройстве, выраженное в единицах измерения объема. Количество оборотов турбины пропорционально количеству протекающей воды.
Вращение турбины передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.
Счётчики, предназначенные для измерения объёма воды с температурой в диапазоне (5 - 90) оС имеют корпус красного цвета; счетчики, предназначенные для измерения объёма воды с температурой в диапазоне (5 - 40) оС имеют корпус синего цвета.
Счётчики выпускаются в 5 модификациях в зависимости от диаметра условного прохода (ДУ): Экомера-50Ф, Экомера-65Ф, Экомера-80Ф, Экомера-100Ф, Экомера-150Ф (ДУ соответственно 50, 65, 80, 100, 150 мм).
В зависимости от положения при установке (вертикальное или горизонтальное) счётчики имеют метрологический класс А или В по ГОСТ Р 50193.1-92.
Счётчики могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт-геркон) для дистанционной передачи низкочастотных импульсов с ценой импульса от 1 до 1000 м /имп. Передаточный коэффициент может иметь одно из следующих значений: 0,01; 0,1; 1; 10 и 100 м /имп. При оснащении счётчика импульсными датчиками в обозначении счетчика появляется буква «И».
Счётчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счётчики выпускаются под торговой маркой «ЭКОМЕРА».

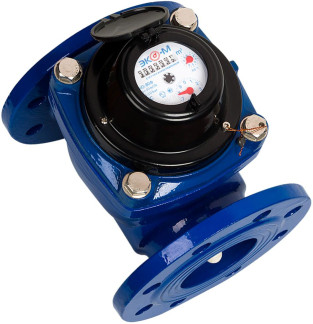

Общий вид счётчиков с указанием места пломбирования представлен на рисунке 1.
Рисунок 1 - Общий вид счётчиков
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода (ДУ), мм | 50 | 65 | 80 | 100 | 150 |
| Минимальный расход (Qmin), м /ч: | |||||
| - метрологический класс В | 0,45 | 0,75 | 1,2 | 1,8 | 3 |
| - метрологический класс А | 1,2 | 2 | 3,2 | 4,8 | 8 |
| Переходный расход (Qt), м /ч: | |||||
| - метрологический класс В | 3 | 5 | 8 | 12 | 20 |
| - метрологический класс А | 4,5 | 7,5 | 12 | 18 | 30 |
| Номинальный расход (Qn), м /ч | 15 | 25 | 40 | 60 | 100 |
| Максимальный расход (Qmax), м /ч | 30 | 50 | 80 | 120 | 200 |
| Пределы допускаемой относительной | |||||
| погрешности счётчика, %, в диапазонах: | |||||
| - от Qmin до Qt | ±5 | ||||
| - от Qt включ. до Qmax | ±2 | ||||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Порог чувствительности, м3/ч | 0,5Qmin | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Диаметр условного прохода (ДУ), мм | 50 65 80 100 | 150 |
| Ёмкость индикаторного устройства, м3 | 9999999 | 9999999 |
| Цена наименьшего деления индикаторного устройства, м3 | 0,001 | 0,01 |
| Наименование характеристики | Значение | ||||
| Габаритные размеры, мм, не более: | |||||
| - длина | 200 | 195 | 220 | 245 | 300 |
| - ширина | 260 | 260 | 275 | 250 | 310 |
| - высота | 270 | 280 | 300 | 360 | 350 |
| Масса, кг, не более | 12,7 | 14,1 | 15,2 | 18,5 | 39,3 |
| Рабочие условия эксплуатации: | |||||
| - температура окружающего воздуха, °С | от 5 до 50 | ||||
| - атмосферное давление, кПа | от 84 до 106,7 | ||||
| - относительная влажность при температуре | |||||
| 35 °С, %, не более | 95 | ||||
| Средняя наработка на отказ, ч, не менее | 75 000 | ||||
| Средний срок службы, лет, не менее | 12 | ||||
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды турбинный универсальный | - | 1 шт. |
| Комплект монтажных частей и принадлежностей | - | 1 шт.* |
| Упаковка | - | 1 шт. |
| Датчик импульсов | - | 1 шт.* |
| Паспорт | - | 1 экз. |
| * поставляется по отдельному заказу | ||
осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счётчики воды. Методика поверки».
Основное средство поверки:
- эталон единицы объёмного расхода воды 2-го разряда по Приказу Росстандарта от 07.02.2018 г. № 256 в диапазоне значений от 0,012 до 200 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на счётчик.
приведены в ГОСТ Р 50193.1-92 «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования.
ТУ 4213-003-42847680-2017 Счётчики воды турбинные универсальные Экомера-Ф. Технические условия.
| Зарегистрировано поверок | 14759 |
| Поверителей | 50 |
| Актуальность данных | 19.09.2024 |
