| Номер в госреестре | 71842-18 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ЭнИ-100 (СУЭР-100) |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-техническая компания ББМВ" (ООО "ИТеК ББМВ"), Челябинская обл., г.о. Челябинский, вн. р-н Курчатовский, г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 11.07.2028 |
| МПИ (интервал между поверками) | 5 лет; 3 года - для датчиков с пределами осн. привед. погрешности ±0,075 %; 4 года - для датчиков с пределами осн. привед. погрешности ±0,1 %, ±0,15 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ЭнИ-100 (СУЭР-100) (далее - датчики), предназначены для измерений и непрерывного преобразования избыточного давления, абсолютного давления, разрежения, избыточного давления-разрежения, разности давлений, гидростатического давления в выходной сигнал постоянного тока и/или в сигнал для передачи по протоколу HART. Датчики могут использоваться для расчета других величин, функционально связанных с измеряемым давлением: уровня, плотности жидкости, расхода жидкости.
Принцип действия датчиков давления ЭнИ-100 (СУЭР-100) основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.
Конструктивно датчики давления ЭнИ-100 (СУЭР-100) состоят из преобразователя давления (ПД) и электронного преобразователя (ЭП). Измеряемая среда подается в камеру ПД, соединенную с первичным преобразователем, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный токовый выходной сигнал и/или в цифровой сигнал на базе HART-протокола.
Конструкция датчика позволяет применять их в сборе с клапанными блоками различных конструкций.
Датчики давления ЭнИ-100 (СУЭР-100) являются многопредельными с возможностью изменения пределов измерения с помощью кнопок блока индикации и по HART-каналу.
По виду измеряемого давления датчики подразделяются на следующие исполнения: -датчики абсолютного давления ЭнИ-100-ДА (СУЭР-100-ДА),
-датчики избыточного давления ЭнИ-100-ДИ (СУЭР-100-ДИ),
-датчики разрежения ЭнИ-100-ДВ (СУЭР-100-ДВ),
-датчики избыточного давления - разрежения ЭнИ-100-ДИВ (СУЭР-100-ДИВ), -датчики разности давлений ЭнИ- 100-ДД (СУЭР- 100-ДД),
-датчики гидростатического давления ЭнИ-100-ДГ (СУЭР-100-ДГ).
Перечисленные датчики также отличаются диапазонами измерений и диапазонами рабочих температур.
В датчиках реализована функция коррекции нулевого сигнала. Датчики являются многопредельными с возможностью перестройки пределов измерений пользователем.
В зависимости от технических и метрологических характеристик, датчики могут иметь различные конструктивные исполнения и комплектность. Обозначение исполнения датчика в зависимости от заказа приведено в виде буквенно-цифрового кода в эксплуатационном паспорте.

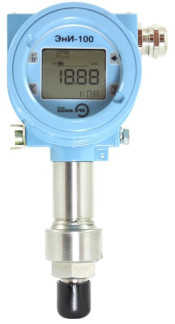

Общий вид датчиков представлен на рисунках 1 - 6.
Пломбирование датчиков давления ЭнИ-100 (СУЭР-100) не предусмотрено.
Внутреннее программное обеспечение (ПО) датчиков, устанавливается в энергонезависимую память при изготовлении и является метрологически значимым. Метрологически значимое ПО зашито в микропроцессоре датчика и недоступно пользователю.
Запись ПО выполняется только с помощью специализированных приспособлений и программ в условиях завода-изготовителя. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU.51465965.00100-0000 |
| Номер версии | не ниже 80 |
| Цифровой идентификатор ПО | не используется |
| Алгоритм вычисления цифрового идентификатора | не используется |
Таблица 3 - Диапазоны измерений, минимальный шаг изменения диапазона измерений, выходные сигналы, пределы допускаемой основной приведенной погрешности датчиков_
| Наименование характеристики | Значения | |
| минимальные | максимальные | |
| Диапазоны измерений: - избыточного давления - абсолютного давления - разрежения - избыточного давления-разрежения - разности давлений - гидростатического давления | (от 0 до 0,16) кПа 1) (от 0 до 0,2) кПа (от 0 до 0,16) кПа (от -0,08 до +0,08) кПа (от 0 до 0,16) кПа (от 0 до 0,8) кПа | (от 0 до 100) МПа (от 0 до 100) МПа (от 0 до 100) кПа (от -0,1 до +16) МПа (от 0 до 16) МПа (от 0 до 250) кПа |
| Минимальный шаг изменений диапазона измерений (верхнего и/или нижнего пределов измерений), для перенастраиваемых датчиков, кПа1) | 0,001 | |
| Выходные сигналы: - аналоговый сигнал постоянного тока, мА - цифровой сигнал | от 4 до 20; от 20 до 4; от 4 до 20 (пропорционально квадратному корню входного давления) Протокол HART | |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности, при нормальных условиях (от +21 до +25 оС), % 2) (без перенастройки) | ±0,075; ±0,1; ±0,15; ±0,2; ±0,25; ±0,53) | |
| Примечание: 1) И других единиц измерений давления, допущенных к применению в соответствии с действующим законодательством страны, в которую осуществляется поставка. 2) Перенастраиваемые датчики могут быть настроены на другой диапазон измерений внутри диапазона, указанного в настоящей таблице, с основной и дополнительной погрешностью, указанными в таблицах 4 - 5. 3) Значение пределов допускаемой основной погрешности конкретного датчика приводится в паспорте. | ||
Таблица 4 - Пределы допускаемых приведенных погрешностей датчиков
| Код основной погрешности | Пределы допускаемой основной приведенной (к настроенному диапазону измерений) погрешности ±у, % | |||
| Р > Р > Р /6 1 в max — 1 в — 1 в max' w | Р /6 > Р > Р /10 1 в max /yj 1 в—1 в max' -LV-/ | Р /10 > Р > Р /25 1 в max 1 1 в — 1 в max' | Р /25 > Р 1 в max 1 1 в | |
| 007 | 0,075 | 0,1 | 0,02 • (Рв тах / Рв) | 0,04 • (Рв max / Рв) |
| 010 | 0,1 | 0,15 | ||
| 015 | 0,15 | |||
| 020 | 0,2 | |||
| 025 | 0,25 | 0,04 • (Рв max / Рв) | 0,08 • (Рв max / Рв) | |
| 050 | 0,5 | |||
| Вариация выходного сигнала, % | ^ у ( с учетом настройки Рв ) | |||
| Код основной погрешности | Пределы допускаемой дополнительной приведенной (к настроенному диапазону измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +21 до +25 °С), %/10 °С |
| 007 | 0,035 + 0,04 • (Рв max / Рв) |
| 010 | 0,05 + 0,04 • (Рв тех / Рв) |
| 015, 020, 025 | 0,05 + 0,05 • (Рв max / Рв) |
| 050 | 0,1 + 0,05 • (Рв max / Рв) |
| Примечания: Рв max - максимальный верхний предел измерений датчика; Рн тгп - минимальный нижний предел измерений датчика; Рв, Рн - настроенные верхний и нижний пределы измерений. | |
Таблица 5 - Пределы допускаемой дополнительной приведенной погрешности от воздействия
| изменения статического | (избыточного) давления | |
| Вид измеряемого давления | Пределы допускаемой дополнительной приведенной (к настроенному диапазону измерений) погрешности от воздействия изменения статического (избыточного) давления, % / МПа (для кода основной погрешности) | |
| 007, 010, 015, 020 | 025, 050 | |
| ДД с Рв max < 1,6 кПа | 0,2 • (Рв max / Рв) | |
| ДД с Рв max < 4 кПа | 0,12 • (Рв max / Рв) | |
| ДД с Рв max < 10 кПа | 0,04 • (Рв max / Рв) | 0,08 • (Рв max / Рв) |
| ДД с Рв max < 16 МПа | 0,012 • (Рв max / Рв) | 0,025 • (Рв max / Рв) |
| ДГ | 0,08 • (Рв max / Рв) | |
| Примечания: 1. Для датчиков с Рв max < 2,5 кПа использовать коды основной погрешности 025, 050. 2. Для датчиков ДА с Рв max < 40 кПа использовать код основной погрешности 050. 3. Для датчиков ДИВ вместо Рв max подставлять ( Рв max - Рн min ), вместо Рв подставлять ( Рв - Рн ). 4. Для датчиков с настройкой Рн Ф 0, вместо Рв подставлять ( Рв - Рн ). Рв max - максимальный верхний предел измерений датчика; Рн min - минимальный нижний предел измерений датчика; Рв, Рн - настроенные верхний и нижний пределы измерений. | ||
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значения |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +21 до +25 80 от 84,0 до 106,7 |
| Напряжение питания, В | от 12 до 42; от 12 до 24 |
| Диапазоны рабочих температур для датчиков, оС 1) | от -60 до +80 |
| Статическое (избыточное) давление (для датчиков исполнения ДД, ДГ) | от 0 до 40 МПа |
| Потребляемая мощность, Вт, не более | 1 |
| Г абаритные размеры, мм, не более | от 80x105x170 до 200x170x300 |
| Масса, кг, не более | 11 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч | 100 000 |
| Примечание: 1) Датчики могут изготавливаться для эксплуатации и в более узких пределах рабочих температур. | |
наносится на титульный лист типографским способом. На корпус датчиков знак утверждения типа наносится способом, который обеспечивает долговечность маркировки.
Комплектность средств измерений
Комплексность датчиков приведена в таблице 7.
Таблица 7 - Комплектность
| Наименование | Обозначение | Количество |
| Датчик | ЭнИ-100 (СУЭР-100) | 1 шт. |
| Паспорт | ББМВ240-00.000ПС | 1 экз. |
| Руководство по эксплуатации | ББМВ240-00.000РЭ | 1 экз. ) |
| Методика поверки | МП 202-013-2018 | |
| Комплект монтажных частей | Согласно заказу | |
| Примечание 1) Допускается прилагать по 1 экз. на каждые 10 датчиков (или другое количество датчиков по согласованию с потребителем), поставляемых в один адрес. | ||
осуществляется по документу МП 202-013-2018 «Датчики давления ЭнИ-100 (СУЭР-100).
Методика поверки», утвержденному ФГУП «ВНИИМС» 27.04.2018 г.
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 - мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Микроманометры жидкостные компенсационные с микрометрическим винтом МКВК-250 (Регистрационный № 22995-02).
Калибраторы давления пневматические Метран-504 Воздух (Регистрационный № 31057-09).
Калибраторы давления пневматические Метран-505 Воздух (Регистрационный № 42701-09).
Калибраторы давления портативные Метран-517 (Регистрационный № 39151-12).
Калибраторы-контроллеры давления ЭЛМЕТРО-Паскаль (Регистрационный № 43456-09).
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Мультиметры цифровые 34401A, 34460A, 34461A (Регистрационный 54848-13).
Мера электрического сопротивления однозначная МС 3050М (Регистрационный
№ 46843-11)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт датчика и /или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па.
ТУ 4212-010-59541470-2012 «Датчики давления ЭнИ-100 (СУЭР-100). Технические условия».
