| Номер в госреестре | 71844-18 |
| Наименование СИ | Датчики дифференциального давления |
| Обозначение типа СИ | DM-2000, Magnesense, Magnesense II |
| Изготовитель | "Dwyer Instruments Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 11.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики дифференциального давления серий DM-2000, Magnesense, Magnesense II предназначены для измерений избыточного давления и разности давлений.
Принцип действия датчиков дифференциального давления DM-2000, Magnesense и Magnesense II основан на использовании принципа упругой деформации пластины первичного тензорезистивного преобразователя, установленного на мембране. Под влиянием измеряемого давления мембрана воздействует на пластину первичного тензорезистивного преобразователя, что приводит к изменению электрического сопротивления. При этом возникает электрический сигнал, пропорциональный измеряемому давлению, который поступает на вход аналоговоцифрового преобразователя (АЦП), который преобразует выходное напряжение первичного тензорезистивного преобразователя в цифровой код. Микроконтроллер обрабатывает цифровой код с АЦП и преобразует его через цифро-аналоговый преобразователь (ЦАП) в ток или напряжение, пропорциональный цифровому коду, и/или преобразует его в протокол цифровой связи «MODBUS» или «BACnet».
Конструктивно датчики дифференциального давления DM-2000, Magnesense и Magnesense II выполнены в виде единого корпуса, в котором расположен чувствительный элемент и плата микропроцессорного устройства. Чувствительный элемент представляет собой диафрагму или мембранную камеру, совмещённую с тензорезистивным преобразователем.
Датчики дифференциального давления DM-2000, в зависимости от диапазона измерений и окраски корпуса, делятся на следующие модификации: DM-2002; DM-2102: DM-2003; DM-2103; DM-2004; DM-2104; DM-2005; DM-2105; DM-2006; DM-2106; DM-2007; DM-2107; DM-2012; DM-2112; DM-2013 и DM-2113.
Датчики дифференциального давления Magnesense, в зависимости от диапазона измерений, способа установки и напряжения питания, делятся на следующие модификации: MS-121; MS-122; MS-321; MS-322; MS-721; MS-722; MS-921; MS-922; MS-111; MS-112; MS-311; MS-312; MS-711; MS-712; MS-911; MS-912; MS-131; MS-331; MS-141; MS-341; MS-151; MS-351; MS-021; MS-221; MS-621 и MS-821.
Датчики дифференциального давления серии Magnesense:
- модификации: MS-121, MS-122, MS-321, MS-322, MS-721, MS-722, MS-921 и MS-922 выпускаются с диапазоном измерений от 0 до 100 Па;
- модификации: MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912 выпускаются с диапазоном измерений от 0 до 1250 Па;
- модификации: MS-021, MS-221, MS-621 и MS-821 выпускаются с диапазоном измерений от минус 100 до 100 Па;
- остальные диапазоны измерений, указанные в таблице 4, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.
Датчики дифференциального давления Magnesense II, в зависимости от диапазона измерений и способа установки, делятся на следующие модификации: MS2-W101; MS2-N101; MS2-D101; MS2-W111; MS2-N111; MS2-D111; MS2-W102; MS2-N102; MS2-D102; MS2-W112; MS2-N112; MS2-D112; MS2-W103; MS2-N103 и MS2-D103.
Датчики дифференциального давления серии Magnesense II:
- модификации: MS2-W101, MS2-N101 и MS2-D101 выпускаются с диапазоном измерений от 0 до 100 Па;
- модификации: MS2-W102, MS2-N102 и MS2-D102 выпускаются с диапазоном измерений от 0 до 1250 Па;
- модификации: MS2-W111, MS2-N111 и MS2-D111 выпускаются с диапазоном измерений от минус 100 до 100 Па;
- модификации: MS2-W103, MS2-N103 и MS2-D103 выпускаются с диапазоном измерений от 0 до 6975 Па;
- модификации: MS2-W112, MS2-N112 и MS2-D112 выпускаются с диапазоном измерений от минус 1250 до 1250 Па;
- остальные диапазоны измерений, указанные в таблице 6 и таблице 7, устанавливаются DIP-переключателями 1 и 2 согласно таблице, приведённой в руководстве по эксплуатации.
Датчики дифференциального давления DM-2000, Magnesense и Magnesense II имеют аналоговый выходной сигнал по току и напряжению. Датчики дифференциального давления Magnesense II выпускаются с цифровым выходным сигналом и имеют встроенное программное обеспечение.
Общий вид средства измерений представлен на рисунках 1, 2 и 3.
Пломбирование датчиков дифференциального давления DM-2000, Magnesense и Magnesense II не предусмотрено.

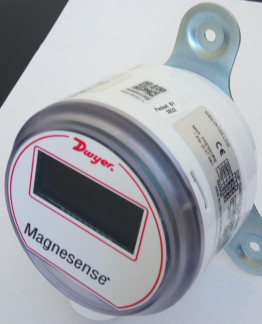

Рисунок 2 - Общий вид датчиков дифференциального давления Magnesense
Микропроцессорное программное обеспечение датчиков дифференциального давления Magnesense II встроенное, обеспечивает обработку сигналов и связь с внешними устройствами через интерфейс.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) программного обеспечения | Значение |
| Идентификационное наименование программного обеспечения | MS2 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.3.7.1 |
Таблица 2 - Метрологические характеристики датчиков дифференциального давления серии DM-2000 модификаций DM-2002, DM-2003, DM-2004, DM-2005, DM-2006, DM-2102, DM-2103, DM-2104, DM-2105, DM-2106_
| Наименование характеристики | Значение | ||||
| DM-2002 и DM-2102 | DM-2003 и DM-2103 | DM-2004 и DM-2104 | DM-2005 и DM-2105 | DM-2006 и DM-2106 | |
| Диапазоны измерений дифференциального давления, Па | от 0 до 62,5 | от 0 до 125,0 | от 0 до 249,0 | от 0 до 497,0 | от 0 до 746,0 |
| Выходной сигнал по току, мА | от 4 до 20 | от 4 до 20 | от 4 до 20 | от 4 до 20 | от 4 до 20 |
| Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений | ±1,5 | ±1,5 | ±1,5 | ±1,5 | ±1,5 |
| Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/°С | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
Таблица 3 - Метрологические характеристики датчиков дифференциального давления серии DM-2000 модификаций DM-2007, DM-2012, DM-2006, DM-2107, DM-2112, DM-2106_
| Наименование характеристики | Значение | ||
| DM-2007 и DM-2107 | DM-2012 и DM-2112 | DM-2013 и DM-2113 | |
| Диапазоны измерений дифференциального давления, Па | от 0 до 1243,0 | от -62,5 до +62,5 | от -125,0 до +125,0 |
| Выходной сигнал по току, мА | от 4 до 20 | от 4 до 20 | от 4 до 20 |
| Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений | ±1,5 | ±1,5 | ±1,5 |
| Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С | ±0,1 | ±0,1 | ±0,1 |
Таблица 4 - Метрологические характеристики датчиков дифференциального давления серии Magnesense модификации MS-121, MS-122, MS-321, MS-322, MS-721, MS-722,MS-921, MS-922, MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912, MS-021, MS-221, MS-621 и MS-821
| Наименование характеристики | Значение | ||
| MS-121, MS-122, MS-321, MS-322, MS-721, MS-722, MS-921 и MS-922 | MS-111, MS-112, MS-311, MS-312, MS-711, MS-712, MS-911 и MS-912 | MS-021, MS-221, MS-621 и MS-821 | |
| Диапазоны измерений дифференциального давления, Па | от 0 до 100; от 0 до 50: от 0 до 25 | от 0 до 1250 от 0 до 500; от 0 до 250 | от -100 до +100; от -50 до +50; от -25 до +25 |
| Выходной сигнал: - по току, мА - по напряжению, В | от 4 до 20 от 0 до 5; от 0 до 10 | от 4 до 20 от 0 до 5; от 0 до 10 | от 4 до 20 от 0 до 5; от 0 до 10 |
| Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений | ±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от 0 до 25 Па | ±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от 0 до 250 Па | ±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от -25 до +25 Па |
| Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С | ±0,1 | ±0,1 | ±0,1 |
Таблица 5 - Метрологические характеристики датчиков дифференциального давления серии Magnesense модификации MS-131, MS-331, MS-141, MS-341, MS-151, MS-351_
| Наименование характеристики | Значение | ||
| MS-131 и MS-331 | MS-141 и MS-341 | MS-151 и MS-351 | |
| 1 | 2 | 3 | 4 |
| Диапазоны измерений дифференциального давления, Па | от 0 до 2000 | от 0 до 3000 | от 0 до 5000 |
| Выходной сигнал: - по току, мА - по напряжению, В | от 4 до 20 от 0 до 5; от 0 до 10 | от 4 до 20 от 0 до 5; от 0 до 10 | от 4 до 20 от 0 до 5; от 0 до 10 |
| Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений | ±2,0 | ±2,0 | ±2,0 |
| 1 | 2 | 3 | 4 |
| Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С | ±0,1 | ±0,1 | ±0,1 |
Таблица 6 - Метрологические характеристики датчиков дифференциального давления серии Magnesense II модификаций MS2-W101, MS2-N101, MS2-D101, MS2-W111, MS2-N111, MS2-D111, MS2-W102, MS2-N102, MS2-D102_
| Наименование характеристики | Значение | ||
| MS2-W101, MS2-N101 и MS2-D101 | MS2-W111, MS2-N111 и MS2-D111 | MS2-W102, MS2-N102 и MS2-D102 | |
| Диапазоны измерений дифференциального давления, Па | от 0 до 100; от 0 до 50; от 0 до 40; от 0 до 25 | от -100 до +100; от -50 до +50; от -40 до +40; от -25 до +25 | от 0 до 1250; от 0 до 750; от 0 до 500; от 0 до 250 |
| Выходной сигнал: - по току, мА - по напряжению, В - цифровой | от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) | от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) | от 4 до 20 от 0 до 5; от 0 до 10 Modbus, BACnet (Master/Slave) |
| Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений | ±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от 0 до 25 Па) | ±2,0 ±2,5 (только для датчиков давления с диапазоном измерений от -25 до +25 Па) | ±2,0 |
| Пределы допускаемой приведённой дополнительной погрешности, % от диапазона измерений/ °С | ±0,1 | ±0,1 | ±0,1 |
Таблица 7 - Метрологические характеристики датчиков дифференциального давления серии Magnesense II модификаций MS2-W112, MS2-N112, MS2-D112, MS2-W103, MS2-N103, MS2-D103
| Наименование характеристики | Значение | |
| MS2-W112, MS2-N112 и MS2-D112 | MS2-W103, MS2-N103 и MS2-D103 | |
| Диапазоны измерений | от -1250 до +1250; | от 0 до 6975; |
| дифференциального | от -750 до +750; | от 0 до 5000; |
| давления, Па | от -500 до +500; | от 0 до 3500; |
| от -250 до +250 | от 0 до 2500 | |
| Наименование | Значение | |
| характеристики | MS2-W112, MS2-N112 и MS2-D112 | MS2-W103, MS2-N103 и MS2-D103 |
| Выходной сигнал: | от 4 до 20 | от 4 до 20 |
| - по току, мА | от 0 до 5; от 0 до 10 | от 0 до 5; от 0 до 10 |
| - по напряжению, В | Modbus, | Modbus, |
| - цифровой | BACnet (Master/Slave) | BACnet (Master/Slave) |
| Пределы допускаемой приведённой основной погрешности измерений дифференциального давления, % от диапазона измерений | ±2,0 | ±2,0 |
| Пределы допускаемой приведённой дополнительной погрешности, % от | ±0,1 | ±0,1 |
| диапазона измерений / °С | ||
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| DM-2000 | Magnesense | Magnesense II | |
| Напряжение питания постоянного тока, В | от 17 до 35 | от 17 до 35 от 5 до 121) | от 17 до 35 |
| Г абаритные размеры, мм, не более: - диаметр - ширина | 120,7 46,9 | 120,5 67,1 | 120,5 67,1 |
| Масса, кг, не более | 0,136 | 0,230 | 0,230 |
| Условия эксплуатации: - диапазон температуры, окружающей среды, °С - относительная влажность, % не более | от -7 до +49 80 | от -18 до +66 80 | от -18 до +66 80 |
| Степень защиты по ГОСТ 14254-2015 | IP65 | IP65 | IP66 |
| Примечания: 1) Для датчиков дифференциального давления серии Magnesense, моделей MS-821, MS-911, MS-912, MS-921 и MS-922. | |||
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации и методом металлографии на шильдике датчика.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик дифференциального давления | DM-2000, Magnesense, Magnesense II | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5208-443-2018 | 1 экз. |
осуществляется по документу РТ-МП-5208-443-2018 «ГСИ. Датчики дифференциального давления серии DM-2000, Magnesense, Magnesense II. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.04.2018 г.
Основные средства поверки:
калибратор давления пневматический Метран-505 Воздух I c диапазоном воспроизведения давления от 0,005 до 40 кПа и классом точности 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
калибратор-контроллер давления PPC4 c диапазоном измерения избыточного давления от 0 до 110 кПа и от минус 100 до 10 кПа, с допускаемой относительной погрешностью ±0,01 % от измеряемого давления и диапазоном измерений избыточного давления от минус 100 до 700 кПа, с пределами допускаемой относительной погрешности ±0,008 % от измеряемого давления (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 27758-08);
микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250 с диапазоном измерений от 0 до 2500 Па, с пределом допускаемой основной приведённой погрешности ±0,02 % от верхнего предела измерений (регистрационный номер в Федеральном информационном фонде 22995-02);
мультиметр цифровой 34401А с диапазоном измерения напряжения постоянного тока до 10 В, с относительной погрешностью ±[0,0035 % от измеряемой величины + 0,0005 % от верхнего предела измерений] (регистрационный номер в Федеральном информационном фонде 54848-13);
источник питания постоянного тока Б5-93, с наибольшим значением напряжения 50 В и с пределами допускаемой погрешности по выходному напряжению: ±(0,001U+0,3) В, в диапазоне до 30 В и ±(0,001U+0,5) В, в диапазоне свыше 30 В (регистрационный номер в Федеральном информационном фонде 51394-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится, в виде оттиска поверительного клейма, на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.187-76 Государственная система обеспечения единства измерений (ГСИ). Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па
Техническая документация изготовителя фирмы «DWYER INSTRUMENTS Inc.»
| Зарегистрировано поверок | 7007 |
| Поверителей | 36 |
| Актуальность данных | 16.09.2024 |
