| Номер в госреестре | 71848-18 |
| Наименование СИ | Колонки раздаточные комбинированные топлива и жидкости |
| Обозначение типа СИ | AdBlue Helix 6000 B2B AdBlue |
| Изготовитель | "Dover Fueling Solutions UK Limited", Великобритания; Фирма "Wayne Fueling Systems Sweden AB", Швеция |
| Год регистрации | 2018 |
| Срок свидетельства | 11.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные комбинированные топлива и жидкости AdBlue Helix 6000 B2B AdBlue предназначены для измерений объёма топлива (бензин, дизельное топливо, керосин), присадки к дизельному топливу на основе водных растворов мочевины (карбамида).
Принцип действия колонок раздаточных комбинированных топлива и жидкости AdBlue Helix 6000 B2B AdBlue основан на измерениях объёма топлива или присадки к дизельному топливу на основе водных растворов мочевины (карбамида), которые из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в измеритель объёма поршневого типа iMeter или iMeter2 (Wayne Fueling Systems, Brazil, Бразилия), или винтового типа Xflo (Wayne Fueling Systems, Sweden, Швеция), из которого через пропорциональный клапан и раздаточный рукав с краном поступает в бак транспортного средства.
Информация об объёме поступает в электронный блок, на цифровом табло которого отображается объём отпущенного топлива или присадки, цена и стоимость.
Колонки раздаточные комбинированные топлива и жидкости AdBlue Helix 6000 B2B AdBlue состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться счетчиком суммарного учета, блоком подогрева присадки, мультимедийным дисплеем и терминалом оплаты.

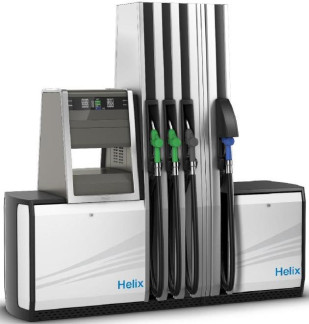

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
в) iMeter со всасывающим насосом
г) iMeter с напорной подачей Знак поверки
з) XFlo с напорной подачей Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки
Программное обеспечение (ПО) выполняет функции вычисления и отображения объёма отпущенного топлива и присадки, управления режимами работы колонок, передачи результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iGEM SW ver. 12.XX |
| Номер версии (идентификационный номер) ПО | 12.XX |
| Цифровой идентификатор ПО (контрольная сумма) | 62D1 |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальный расход при измерениях объёма топлива, л/мин | 40, 70, 120, 160 |
| Номинальный расход при измерениях объёма присадки, л/мин | 40 (20*) |
| Наименьший расход при измерениях объёма топлива, л/мин | 4, 7, 12 |
| Наименьший расход при измерениях объёма присадки, л/мин | 4 |
| Минимальная доза выдачи топлива, л | 2 или 5 |
| Минимальная доза выдачи присадки, л | 2 |
| Пределы допускаемой основной относительной погрешности колонки при температуре окружающей среды, топлива и присадки (20 ± 5) °С, % | ±0,25 |
| Пределы допускаемой относительной погрешности колонки в диапазоне рабочих температур окружающей среды, топлива и присадки, % | ±0,5 |
| Сходимость показаний, % | 10,251 |
| * - при наличии блока подогрева присадки | |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Напряжение электропитания, В | 230 + 324,5 , 380 -5378 |
| Потребляемая мощность, Вт, не более | 1985 (4380*) |
| Количество видов топлива, шт. | от 2 до 4 |
| Количество раздаточных рукавов для топлива, шт., не более | 8 |
| Количество раздаточных рукавов для присадки, шт., не более | 2 |
| Г абаритные размеры, мм, не более | 2200x2250x670 |
| Масса, кг, не более | 880 |
| Длина раздаточного рукава, м, не более | 4 |
| Емкость цифрового табло: | |
| - объём, л | 999999 |
| - стоимость, рубли | 9999999 |
| - цена за 1 л, рубли | 99999 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +60 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность, % | до 95 |
| - температура выдаваемого топлива, °С | от -40 до +60 |
| - температура выдаваемой присадки, °С | от -10 до +35 |
| Маркировка взрывозащиты | II Gb IIA T3 X |
| * - при наличии блока подогрева присадки | |
наносится на титульный лист паспорта типографским способом и колонку в виде наклейки. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка раздаточная комбинированная топлива и жидкости AdBlue | Helix 6000 B2B AdBlue | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | РТ-МП-5218-449-2018 | 1 экз. |
осуществляется по документам МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки», МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» при поверке блока выдачи топлива; РТ-МП-5218-449-2018 «ГСИ. Колонки раздаточные комбинированные топлива и жидкости AdBlue Helix 6000 B2B AdBlue. Методика поверки», утверждённому ФБУ «Ростест -Москва» 20.04.2018 г., при поверке блока выдачи присадки к дизельному топливу на основе водных растворов мочевины (карбамида).
Основные средства поверки:
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5, 10, 20, 50, 100 л, погрешность ±0,1 %;
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C;
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, на электронный блок, измеритель объёма iMeter или iMeter2 или Xflo.
приведены в эксплуатационном документе.
Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
Техническая документация фирмы «Wayne Fueling Systems Sweden AB», Швеция
