| Номер в госреестре | 71849-18 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | Garvens С |
| Изготовитель | "Mettler-Toledo GARVENS GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 11.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические Garvens С (далее - АВУ) предназначены для измерения массы фасованной продукции, распределения продукции на две и более подгруппы в зависимости от значения разности между их массой и номинальным установленным значением и/или этикетирования изделий.
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее электрический сигнал преобразуется в цифровой код с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.
В устройствах сортировки по массе, если отклонение измеренного значения массы от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки).
В устройствах для этикетирования массы измеренное значение массы передается на печатающее устройство для нанесения этикетки. При оснащении АВУ интерфейсами связи (RS232, RS 422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet, OPC Server, специальные USB флеш-карты Print Stick и т.п.) измеренные значения передаются на внешние электронные устройства.
Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило включают в себя следующие функциональные, идентифицируемые узлы, связанные друг с другом цифровыми интерфейсами связи:
- одно или более грузоприемных устройств, далее - ГПУ, включающее в себя весоизмерительные датчики;
- одну или более грузовых транспортных систем, конструктивно объединённых с ГПУ, или представляющих собой отдельный узел или без таковых;
- два или более ленточных и/или роликовых грузовых конвейера или без таковых;
- одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объедены с ГПУ во взвешивающий модуль;
- индикатор или терминал с цифровым сенсорным дисплеем и/или клавиатурой оператора.
В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, X-Ray детекторами, устройствами машинного зрения CI-Vision, устройствами измерения габаритов CARGOSCAN, сканерами для чтения штрих-кодов, видео камерами и т.д.
Модификации C31XX, CM31XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики тензометрические моделей DMS20 или MT0785.
Модификации C33XX, CM33XX - выполнены на единой конструктивной основе и в своем составе могут использовать весоизмерительные датчики моделей:
- с системой электромагнитной компенсации -TF10 или TF20;
- тензометрические - DMS20.
Модификации C35XX, CM35XX, CX35XX, CV35XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей с системой электромагнитной компенсации - BF2-L - N, TF10 или TF20.
Модификации C21XX, C23XX, CM23XX - выполнены на единой конструктивной основе и в своем составе содержат весоизмерительные датчики моделей:
- с системой электромагнитной компенсации -LB60, LCC150, LCC300;
- тензометрические - E100.
Все применяемые весоизмерительные датчики имеют дополнительную маркировочную табличку на которой указывается обозначение их модели.
АВУ содержат следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- динамическая регулировка (п. 5.2.3);
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
- устройство обнаружения случайной поломки или разрегулирования (п. 5.2.2).
Структура условного обозначения модификаций АВУ имеет вид:
С .X ХХ Х_ Х
Степень защиты от проникновения в устройство пыли и воды
(от 0 до 3)._
Разрешение экрана терминала
3 - HMI 7"
5 - HMI 12"
7 - HMI 15"_
21, 23, 31, 33, 35
Условное обозначение модификаций с различной конструкцией грузовой транспортной системы, ГПУ, возможным набором дополнительных устройств и/или опций и применяемыми весоизмерительными датчиками в
соответствии с описанием_
Если присутствует М - наличие металлодетектора Х - наличие X-Ray детектора
V - наличие системы CI-Vision_
Обозначение типа_
Обозначение класса точности по ГОСТ Р 54796-2011, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (ei поддиапазонов взвешивания многоинтервальных АВУ), действительной цены деления d (di поддиапазонов взвешивания многоинтервальных АВУ), указываются на маркировочной табличке АВУ, разрушающейся при удалении, а также отображаются на дисплее. Дополнительно на маркировочной табличке указывается:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение устройств;
- знак утверждения типа средства измерений;
- диапазон рабочих температур;
- год изготовления;
- скорость грузовой транспортной системы V, м/мин.
Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ.
Пломбировки подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ, на которые крепятся маркировочные таблички.

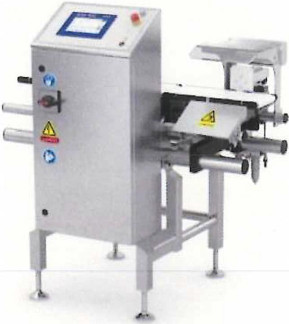

Общий вид АВУ показан на рисунках 1 - 8.
Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей и приведена на рисунках 9 - 12.
СУ *
■»' н
■%
- 4
о
1
Рисунок 3 - Внешний вид системы С35ХХ Рисунок 4 - Внешний вид системы СМ35ХХ
' V« з.
<1?
Рисунок 6 - Внешний вид системы СХ35ХХ
о
1
ь
м
&
О
1
Рисунок 7 - Внешний вид системы С21ХХ Рисунок 8 - Внешний вид системы С23ХХ
Рисунок 9 - Место пломбировки слота карты памяти терминалов С35ХУ, СМ35ХУ, СХ35ХУ, СУ35ХУ для защиты от изменения ПО
Рисунок 10 - Места пломбировки слотов карт памяти терминалов C31XY, CM31XY, C21XY для защиты от изменения ПО
Рисунок 11 - Места пломбировки слотов карт памяти терминалов C33XY, CM33XY, C23XY для защиты от изменения ПО
Место пломбирования USB интерфейса для защиты от изменения ПО
Место пломбирования модуля контроля ГПУ (модуль XRTC) для зашиты от вскрытия (позиции А или В)
Программное обеспечение (далее - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.
Изменение ПО через интерфейс пользователя невозможно.
ПО АВУ является встроенным и делится на законодательно контролируемое и законодательно неконтролируемое. Законодательно контролируемое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается только с использованием специального оборудования изготовителя. После этого ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:
- при включении АВУ и загрузки ПО производится проверка его целостности и сравнение его версии с информацией о версии, хранящейся в модуле " менеджера загрузки программного обеспечения" (далее - MID box). В случае несовпадения версий, соответствующая запись вносится в журнал событий MID box, а проведение измерений становится невозможным.
- АВУ имеет символ E на дисплее и счетчик событий. Символ Е означает что АВУ защищено от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации. Для изменения этих параметров необходимо отключить этот режим, это возможно только при использовании специального электронного ключа (USB WIBU ключ) и пароля, при этом также меняется значение счетчика событий.
Идентификационные данные ПО, значения журнала и счетчика событий доступны для просмотра на дисплее через меню АВУ.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификацио нные данные (признаки) | Значение | ||||
| C31XX, CM31XX, C33XX, CM33XX, C35XX, CM35XX, CX35XX, CV35XX, C21XX, C23XX. | Модификации с измерителями габаритов | ||||
| Идентифика ционное наименование ПО | Тип весовой ячейки (BF2-L-... -N, TF10..., TF20..., LB60..., LCC150 ..., LCC300 ..., DMS) | Терминал C-Serie HMI | XUpdater | XRTC | Display software OctoCSM |
| Номер версии (идентификационный номер) ПО* | PLXXYYZZ | CSerie HMI X.Y.Z [LV:1.3] | 1.X.Y | XRTC Version X.Y.Z | 1.0.X.X |
| Цифровой идентификатор ПО | BA65 95A5 9D93 | 8BF1 | CS2017 | C4F3 | 0x70b681a3 |
| Примечание: "Х", "Y", "Z" и "XXYYZZ" изменяемый индекс ПО, не оказывающий влияния на метрологические параметры АВУ, принимающий значения от 0 до 9 | |||||
Таблица 2 - Метрологические характеристики однодиапазонных АВУ С31ХХ, СМ31ХХ и С33ХХ, СМ33ХХ с тензометрическим весоизмерительными датчиками DMS20 или MT0785, для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| С31ХХ CM31XX | С33ХХ CM33XX | ||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 6000 | 6000 | 7500 |
| Минимальная нагрузка Min, г | 20 | 20 | 40 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 1 | 1 | 2 |
| Число поверочных делений n | 6000 | 6000 | 3750 |
| Максимальная скорость взвешивания, нагрузок/мин | 200 | 300 | 300 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с1) | 1,65 | 2,5 | 2.5 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||
Таблица 3 - Метрологические характеристики многоинтервальных АВУ С31ХХ, CM31XX и С33ХХ, CM33XX с тензометрическим весоизмерительными датчиками DMS20 или MT0785, для автоматического и неавтоматического (статического) режимов работы_
| Модификации | ||||
| Метрологическая характеристика | С31ХХ CM31XX | С33ХХ CM33XX | ||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) | XIII(1) | Y(a) | XIII(1) |
| Максимальная нагрузка Max1/ Max2, | 1500/ | 1500/ | 1500/ | 1500/ |
| г | 3000 | 3000 | 3000 | 3000 |
| Минимальная нагрузка Min, г | 20 | 20 | 20 | 20 |
| Поверочное деление е l/e2, действительная цена деления (шкалы) dl/d2, ej=dj, г | 0,5/1 | 0,5/1 | 0,5/1 | 0,5/1 |
| Число поверочных делений nl/n2 | 3000/ | 3000/ | 3000/ | 3000/ |
| 3000 | 3000 | 3000 | 3000 | |
| Максимальная скорость взвешивания, нагрузок/мин | 200 | 200 | 300 | 300 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с1) | 1,65 | 1,65 | 2,5 | 2,5 |
| Диапазон взвешивания тары | 100 % Max2 | 100 % Max2 | 100 % Max2 | 100 % Max2 |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ | ||||
| в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||
| Метрологическая характеристика | Модификации | ||||||
| cззxx CM33XX | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Класс точности по ГОСТ Р 54796-2011 | X Y | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 300 | 500 | 1000 | 2000 | 3000 | 5000 | 7500 |
| Минимальная нагрузка Min, г | 7 | 7 | 7 | 7 | 10 | 10 | 20 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,1 | 0,1 | 0,1 | 0,2 | 0,5 | 0,5 | 1 |
| Число поверочных делений n | 3000 | 5000 | 10000 | 10000 | 6000 | 10000 | 7500 |
| Максимальная скорость взвешивания, нагрузок/мин | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с ) | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||||||
Таблица 5 - Метрологические характеристики многоинтервальных АВУ C33XХ, CM33XX с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| cззxx CM33XX | |||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max1/ Max2, г | 1000/ 2000 | 2000/ 4000 | 3000/ 6000 |
| Минимальная нагрузка Min, г | 7 | 10 | 20 |
| Поверочное деление е i/e2, | 0,1/0,2 | 0,2/0,5 | 0,5/1 |
| действительная цена деления (шкалы) d/d2, ei=di, г | |||
| Число поверочных делений П1/П2 | 10000/ 10000 | 10000/ 8000 | 6000/ 6000 |
| Максимальная скорость взвешивания, нагрузок/мин | 300 | 300 | 300 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с ) | 2,0 | 2,0 | 2,0 |
| Диапазон взвешивания тары | 100 % Max2 | 100 % Max2 | 100 % Max2 |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||
| Метрологическая характеристика | Модификации | |||||||
| C33X^ CM33XX | ||||||||
| Класс точности по ГОСТ Р 54796-2011 | X Y | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 750 | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 7500 |
| Минимальная нагрузка Min, г | 4 | 7 | 7 | 10 | 10 | 10 | 20 | 20 |
| Действительная цена деления (шкалы) d, г | 0,1 | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | 1 | 1 |
| Поверочное деление е, г | 0,2 | 0,2 | 0,2 | 0,5 | 0,5 | 0,5 | 1 | 1 |
| Число поверочных делений n | 3750 | 5000 | 10000 | 6000 | 8000 | 10000 | 6000 | 7500 |
| Максимальная скорость взвешивания, нагрузок/мин | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с1) | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||||
Таблица 7 - Метрологические характеристики однодиапазонных АВУ C35XX, CM35XX, CX35XX, CV35XX с весоизмерительным датчиком с системой электромагнитной компенсации BF2-L-N для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации |
| C35XX, CM35XX CX35XX, CV35XX | |
| 1 | 2 |
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 250 |
| Минимальная нагрузка Min, г | 3 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,1 |
| Число поверочных делений n | 2500 |
| Максимальная скорость взвешивания, нагрузок/мин | 600 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с ) | 2,5 |
| Диапазон взвешивания тары | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |
| Метрологическая характеристика | Модификации | ||||||
| С35ХХ, CM35XX СХ35ХХ, СУ35ХХ | |||||||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 300 | 500 | 2000 | 4000 | 6000 | 8000 | 10000 |
| Минимальная нагрузка Min, г | 7 | 7 | 7 | 10 | 20 | 20 | 20 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,1 | 0,1 | 0,2 | 0,5 | 1 | 1 | 1 |
| Число поверочных делений n | 3000 | 5000 | 10000 | 8000 | 6000 | 8000 | 10000 |
| Максимальная скорость взвешивания, нагрузок/мин | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с ) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||||||
Таблица 9 - Метрологические характеристики многоинтервальных АВУ С35ХХ, CM35XX, СХ35ХХ, СУ35ХХ с весоизмерительным датчиком с системой электромагнитной компенсации TF10 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | ||
| С35ХХ, CM35XX СХ35ХХ, СУ35ХХ | |||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max1/ Max2, г | 1000/ 2000 | 3000/ 6000 | 4000/ 8000 |
| Минимальная нагрузка Min, г | 7 | 20 | 20 |
| Поверочное деление е l/e2, | 0,1/0,2 | 0,5/1 | 0,5/1 |
| действительная цена деления (шкалы) dl/d2, ej=dj, г | |||
| Число поверочных делений ni/n2 | 10000/ 10000 | 6000/ 6000 | 8000/ 8000 |
| Максимальная скорость взвешивания, нагрузок/мин | 600 | 600 | 600 |
| Максимальная скорость грузовой транспортной системы Ушах, м/с ) | 3,0 | 3,0 | 3,0 |
| Диапазон взвешивания тары | 100 % Max2 | 100 % Max2 | 100 % Max2 |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||
| Метрологическая характеристика | Модификации | ||||||
| C35XX, CM35XX CX35XX, CV35XX | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 2000 | 3000 | 5000 | 6000 | 7000 | 8000 | 10000 |
| Минимальная нагрузка Min, г | 7 | 10 | 10 | 20 | 20 | 20 | 20 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 0,2 | 0,5 | 0,5 | 1 | 1 | 1 | 1 |
| Число поверочных делений n | 10000 | 6000 | 10000 | 6000 | 7000 | 8000 | 10000 |
| Максимальная скорость взвешивания, нагрузок/мин | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с ) | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 | 3,0 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | |||||||
Таблица 11 - Метрологические характеристики однодиапазонных АВУ C21XХ, C23XX и CM23XX с тензометрическим весоизмерительными датчиками E100, для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | |||||
| C21XХ | C23XX CM23XX | |||||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 40000 | 60000 | 80000 | 40000 | 60000 | 80000 |
| Минимальная нагрузка Min, г | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 20 | 20 | 50 | 20 | 20 | 50 |
| Число поверочных делений n | 2000 | 3000 | 1600 | 2000 | 3000 | 1600 |
| Максимальная скорость взвешивания, нагрузок/мин | 150 | 150 | 150 | 150 | 150 | 150 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с ) | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||
| Метрологическая характеристика | Модификации | |||||
| C21XX | C23XX CM23XX | |||||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 6000 | 30000 | 50000 | 6000 | 30000 | 50000 |
| Минимальная нагрузка Min, г | 20 | 100 | 200 | 20 | 100 | 200 |
| Поверочное деление е, действительная цена деления (шкалы) d, e=d, г | 1 | 5 | 10 | 1 | 5 | 10 |
| Число поверочных делений n | 6000 | 6000 | 5000 | 6000 | 6000 | 5000 |
| Максимальная скорость взвешивания, нагрузок/мин | 150 | 150 | 150 | 150 | 150 | 150 |
| Максимальная скорость грузовой транспортной системы Vmax, м/с1) | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||
Таблица 13 - Метрологические характеристики многоинтервальных АВУ C23XX и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации LB60 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая | Модификации | ||
| характеристика | C23XX CM23XX | ||
| 1 | 2 | 3 | 4 |
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max1/ | 6000/ | 20000/ | 30000/ |
| Max2, г | 12000 | 35000 | 50000 |
| Минимальная нагрузка Min, г | 40 | 200 | 200 |
| Поверочное деление е l/e2, | 1/2 | 5/10 | 5/10 |
| действительная цена деления | |||
| (шкалы) dl/d2, ei=di, г | |||
| Число поверочных делений | 6000/ | 4000/ | 6000/ |
| nl/n2 | 6000 | 3500 | 5000 |
| Максимальная скорость | 150 | 150 | 150 |
| взвешивания, нагрузок/мин | |||
| Максимальная скорость | 2,0 | 2,0 | 2,0 |
| грузовой транспортной системы Vmax, м/с1) | |||
| Диапазон взвешивания тары | 100 % Max2 | 100% Max2 | 100% Max2 |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ | |||
| в зависимости от вида взвешиваемой продукции | и производительности линии. Значение | ||
| скорости указывается на маркировочной табличке АВУ и дисплее | |||
| Метрологическая характеристика | Модификации | |||||
| С21ХХ | C23XX CM23XX | |||||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 30000 | 60000 | 80000 | 30000 | 60000 | 80000 |
| Минимальная нагрузка Min, г | 100 | 200 | 400 | 100 | 200 | 400 |
| Поверочное деление e, действительная цена деления (шкалы) d, e=d, г | 5 | 10 | 20 | 5 | 10 | 20 |
| Число поверочных делений n | 6000 | 6000 | 4000 | 6000 | 6000 | 4000 |
| Максимальная скорость взвешивания, нагрузок/мин | 150 | 150 | 150 | 150 | 150 | 150 |
| Максимальная скорость грузовой транспортной системы Ущ^, м/с1) | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||
Таблица 15 - Метрологические характеристики однодиапазонных АВУ С21ХХ, С23ХХ и CM23XX с весоизмерительным датчиком с системой электромагнитной компенсации L СС300 для автоматического и неавтоматического (статического) режимов работы_
| Метрологическая характеристика | Модификации | |||||
| С21ХХ | C23XX CM23XX | |||||
| Класс точности по ГОСТ Р 54796-2011 | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) | Y(a) XIII(1) |
| Максимальная нагрузка Max, г | 60000 | 70000 | 80000 | 60000 | 70000 | 80000 |
| Минимальная нагрузка Min, г | 200 | 400 | 400 | 200 | 400 | 400 |
| Поверочное деление e, действительная цена деления (шкалы) d, e=d, г | 10 | 20 | 20 | 10 | 20 | 20 |
| Число поверочных делений n | 6000 | 3500 | 4000 | 6000 | 3500 | 4000 |
| Максимальная скорость взвешивания, нагрузок/мин | 150 | 150 | 150 | 150 | 150 | 150 |
| Максимальная скорость грузовой транспортной системы Ущ^, м/с1) | 1,5 | 1,5 | 1,5 | 2,5 | 2,5 | 2,5 |
| Диапазон взвешивания тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
| 1) Примечание - скорость грузовой системы устанавливается индивидуально для каждого АВУ в зависимости от вида взвешиваемой продукции и производительности линии. Значение скорости указывается на маркировочной табличке АВУ и дисплее | ||||||
Пределы допускаемой средней (систематической) погрешности при автоматическом режиме работы АВУ класса точности ХШ(1) в зависимости от нагрузки приведены в таблице 16.
Таблица 16
| Нагрузка т, выраженная в поверочных делениях, е | Пределы допускаемой средней погрешности для АВУ класса Х | |
| ХШ(1) | первичная поверка | в эксплуатации |
| от Min до 500 e включ. | ±0,5 e | ±1,0 e |
| св. 500 е до 2000 e включ. | ±1,0 e | ±2,0 e |
| св. 2000 e до Max включ. | ±1,5 e | ±3,0 e |
Пределы допускаемой погрешности (MPE) при автоматическом режиме работы АВУ класса точности Y(a) в зависимости от нагрузки приведены в таблице 17.
Таблица 17
| Нагрузка m, выраженная в поверочных делениях, е | MPE для АВУ класса Y | |
| Y(a) | первичная поверка | в эксплуатации |
| от Min до 500 e включ. | ±1,0 e | ±1,5 e |
| св. 500 е до 2000 e включ. | ±1,5 e | ±2,5 e |
| св. 2000 e до Max включ. | ±2,0 e | ±3,5 e |
Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы систем классов точности ХШ (1), Y(a) в зависимости от нагрузки, приведены в таблице 18.
Таблица 18
| Нагрузка m, выраженная в поверочных делениях, е | MPE для АВУ для классов X и Y | |
| (a) Y( IS I( I I Х | первичная поверка | в эксплуатации |
| от Min до 500 e включ. | ±0,5 e | ±1,0 e |
| св. 500 е до 2000 e включ. | ±1,0 e | ±2,0 e |
| св. 2000 e до Max включ. | ±1,5 e | ±3,0 e |
Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Значение предела допускаемого стандартного отклонения, при автоматическом режиме работы АВУ при первичной поверке и в эксплуатации, выраженное процентах от массы нагрузки (m) или в граммах, для систем класса точности ХШ(1) указано в таблице 19.
Таблица 19
| Значение массы нагрузки (m) г | Предел допускаемого стандартного отклонения | |
| при первичной поверке | в эксплуатации | |
| От Min до 50 включ. | 0,48 % | 0,6 % |
| Св. 50 до 100 включ. | 0,24 г | 0,3 г |
| Св. 100 до 200 включ. | 0,24 % | 0,3 % |
| Св. 200 до 300 включ. | 0,48 г | 0,6 г |
| Св. 300 до 500 включ. | 0,16 % | 0,2 % |
| Св. 500 до 1000 включ. | 0,8 г | 1,0 г |
| Св. 1000 до 10000 включ. | 0,08 % | 0,1 % |
| Св. 10000 до 15000 включ. | 8 г | 10 г |
| Св. 15000 до Max включ. | 0,053 % | 0,067 % |
Значения габаритных размеров и массы модификаций устройств указаны в таблице 20.
| Обозначение модификации | Г абаритные размеры, мм | Масса, кг, не более |
| C31XX, CM31XX | 4200х1000х2000 | 550 |
| C33XX, CM33XX | 4200х1000х2000 | 550 |
| C35XX, CM35XX, CX35XX, CV35XX | 4200х1000х2000 | 550 |
| C21XX | 5100х1500х1700 | 750 |
| C23XX | 5100х1500х1700 | 750 |
Таблица 21 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, о С | от 0 до 40 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 750 |
| Средняя наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет | 10 |
наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе и типографским способом на титульные листы эксплуатационной документации.
Таблица 22 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | Garvens С | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МЦКЛ.0228.МП | 1 экз. |
осуществляется по документу МЦКЛ.0228.МП «Устройства весоизмерительные автоматические Garvens С. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 25.12.2017 г.
Основные средства поверки:
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемых пределов погрешности устройств.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 9 - 12.
приведены в эксплуатационном документе.
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений
массы
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 223 |
| Поверителей | 12 |
| Актуальность данных | 16.09.2024 |
