Установка пикнометрическая H&D Fitzgerald Ltd., 71851-18

Назначение

Установка пикнометрическая H&D Fitzgerald Ltd. (далее - установка) предназначена для прецизионных измерений плотности жидкости в условиях транспортирования по технологическим трубопроводам, а также в качестве рабочего эталона 1-го разряда согласно ГОСТ 8.024-2002 для проведения поверки поточных преобразователей плотности жидкости в условиях эксплуатации.

Описание

Принцип действия установки основан на пикнометрическом методе измерений плотности жидкости с помощью металлических напорных пикнометров. Сущность метода состоит в определении массы известного объёма жидкости, отобранного в пикнометр из трубопровода при температуре и давлении в трубопроводе. Для определения массы пикнометров применяют весовые компараторы или весы в режиме компарирования.

Плотность жидкости находят как частное от деления разности масс заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы жидкости. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

Конструктивно установка состоит из следующих основных частей: комплекта напорных металлических пикнометров в термоизолирующих кейсах, весов с набором гирь, цифрового термометра, цифровых манометров, технологических трубопроводов с кранами, комплекта запасных частей и материалов.

Массу пустого и заполненного пикнометра определяют с использованием весов лабораторных электронных LE - 6202S с комплектом гирь класса точности Е2, входящих в комплект установки и зарегистрированных в Федеральном информационном фонде под номерами № 28158-04 и № 23653-02 соответственно.

Давление, температуру исследуемой жидкости и температуру тел пикнометров определяют в момент отбора пробы жидкости в пикнометры при помощи цифровых манометров DPI705, регистрационный номер № 16348-05; термометра цифрового малогабаритного ТЦМ 9210, регистрационный номер № 14394-00, входящих в комплект установки.

Пикнометры выполнены в виде металлических сосудов, снабжённых аварийными предохранительными клапанами для сброса избыточного давления, входными и выходными кранами, соединениями на быстросъемных муфтах. Кейсы для пикнометров имеют встроенные датчики для контроля температуры пикнометров. Корпуса установки и кейсов выполнены из легких композитных материалов и снабжены ручками для перевозки. В установке смонтированы входной и выходной трубопроводы, запорные вентили, гибкие шланги высокого давления с быстросъемными муфтами для подключения к пикнометрам.

Для выполнения измерений установка подключается к трубопроводу с транспортируемой по нему жидкостью.

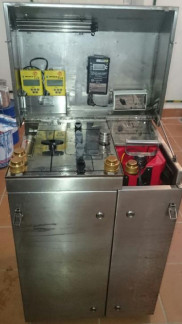

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографическим способом. Комплектность средства измерений

Таблица 3 - Комплектность установки

Поверка

осуществляется по документу МП 2302-0103-2017 «ГСИ. Установка пикнометрическая H&D Fitzgerald Ltd. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 ноября 2017 г.

Основные средства поверки:

-    компаратор массы типа ССЕ10К3, рег. № 33294-09;

-    комплект гирь класса точности Е2 по ГОСТ OIML R 111-1-2009;

-    стандартные образцы плотности жидкости типа РЭП, регистрационные номера в Федеральном информационном фонде ГСО 8580-2004, ГСО 8583-2004, ГСО 8106-2002 с границами абсолютной погрешности (при Р=0,95) ±0,05 кг/м ;

-    рабочие эталоны 3-го разряда по ГОСТ 8.558-2009 (термометры сопротивления эталонные ЭТС-100, рег. 19916-10);

-    преобразователь сигналов ТС и ТП «Теркон», рег. № 23245-08;

-    средства поверки приборов цифровых для измерения давления DPI 705 IS, в соответствии с документом «Приборы цифровые для измерения давления DPI фирмы «GE Druck», Великобритания. Методика поверки», утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 29.11.2005 г.;

-    средства поверки термометра цифрового ТЦМ 9210М4, в соответствии с разделом «Методика поверки» паспорта НКГЖ.921.000.00ПС, согласованного с ГЦИ СИ «ВОЕНТЕСТ» 32 ГНИИИ МО РФ и ГЦИ СИ ВНИИФТРИ;

-    средства поверки весов лабораторных электронных LE-6202S, в соответствии с документом «Весы лабораторные электронные LE. Методика поверки», утвержденным ГЦИ СИ «Тест ПЭ» 15.11.2004 г.;

-    средства поверки гирь классов точности Е2, в соответствии с документом ГОСТ OIML R 111-1-2009 ГСИ, Гири кл.т. Е1, Е2, F2, М1, М1-2, М2-3, М3. Часть 1 Метрологические и технические требования.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

Техническая документация изготовителя - фирмы «H&D Fitzgerald Ltd.», Великобритания.
