| Номер в госреестре | 71859-18 |
| Наименование СИ | Акселерометры трехосевые |
| Обозначение типа СИ | 4535-В |
| Изготовитель | Компания "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2018 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры трехосевые 4535-В (далее - акселерометры) предназначены для измерений виброускорения по трем взаимно перпендикулярным осям.
Акселерометры представляют собой пьезоэлектрические преобразователи инерционного типа со встроенным усилителем заряда. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта. При вибрации объекта, на котором жестко закреплен акселерометр, инерционная масса испытывает действие силы, при этом пьезоэлемент подвергается деформации сжатия-растяжения, а на выходе вибропреобразователя генерируется электрический сигнал, пропорциональный виброускорению объекта.
Акселерометры выпускаются в модификациях 4535-B, 4535-B-001, 4535-B-003, отличающихся коэффициентами усиления встроенного усилителя.
Акселерометры поддерживают технологию TEDS (электронная таблица параметров датчика, занесенная во встроенный элемент памяти) и предназначены для монтажа на шпильку M3 или на клей.

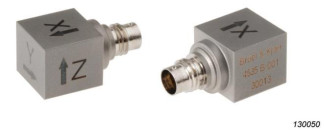

Общий вид акселерометров представлен на рисунке 1.
Корпуса акселерометров монолитные, неразборные, пломбирование не предусмотрено.
Рисунок 1 - Общий вид акселерометров трехосевых 4535-В
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения коэффициента преобразования на базовой | |
| частоте 159,2 Гц, мВ/м-с-2: | |
| - для 4535-B | 1 |
| - для 4535-B-001 | 10 |
| - для 4535-B-003 | 0,1 |
| Наименование характеристики | Значение |
| Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, % | ±10 |
| Диапазон рабочих частот при неравномерности АЧХ не более 10 %, Гц: - для оси Z - для оси X - для оси Y | от 3 до 12500 от 3 до 5500 от 3 до 5500 |
| Диапазон измерений амплитуды виброускорения, м/с | ±700 |
| Нелинейность амплитудной характеристики, %, не более | 1 |
| Диапазоны показаний амплитуды виброускорения в диапазонах частот от 0,3 до 10000 Гц для осей X и Y и от 0,3 до 12800 Гц для оси Z, м/с2: - для 4535-B - для 4535-B-001 - для 4535-B-003 | ±7000 ±700 ±50000 |
| Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинального значения, вызванных изменением температуры окружающей среды в диапазонах температур от -60 до +15 °С и от +25 до +125 °С, %/°С: - для 4535-B - для 4535-B-001 и 4535-B-003 | ±0,12 ±0,10 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - сила постоянного тока, мА | 24+4/-6 4 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | 22,1 х 12,2 х 10,7 |
| Масса (без шпильки), г, не более: - 4535-B и 4535-B-001 - 4535-B-003 | 6 4,8 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от -60 до +125 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Акселерометр трехосевой 4535-В | Модификация по заказу | 1 |
| Шпилька монтажная | - | 1 |
| Паспорт | - | 1 |
| Руководство по эксплуатации | - | 1* |
| * - на партию в количестве не менее 100 шт. | ||
осуществляется по документу ГОСТ Р 8.669-2009 «ГСИ. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки:
- установка вибрационная поверочная 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки заносится в паспорт или на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц
