| Номер в госреестре | 71866-18 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | TOPAZ DT RS485 |
| Изготовитель | Общество с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 17.07.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры TOPAZ DT RS485 предназначены для измерений температуры окружающей среды, не агрессивной к материалам, из которых они изготовлены.
Принцип действия основан на преобразовании чувствительным элементом значения измеряемой температуры в цифровой код. В качестве чувствительного элемента (ЧЭ) у датчиков температуры TOPAZ DT RS485 используется микросхема цифрового термометра DS18S20. Микропроцессор периодически опрашивает ЧЭ и записывает в ячейку памяти значение температуры, пересылая затем эти значения по запросу на внешнее устройство по стандартному протоколу RS-485 Modbus/RTU.
Датчики температуры TOPAZ DT RS485 выполнены в корпусе из пластмассы, в котором расположены электронная плата и клеммник для подключения внешних цепей. Корпус датчика имеет крышку и герметичный кабельный ввод. ЧЭ расположен в металлическом наконечнике, прикрученном к корпусу.

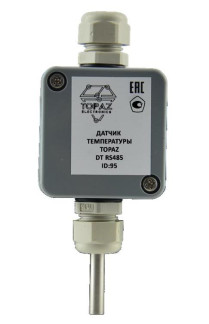

Общий вид средства измерений представлен на рисунке 1.
s
Рисунок 1 - Общий вид средства измерений Пломбирование датчиков температуры TOPAZ DT RS485 не предусмотрено.
Встроенное программное обеспечение (ПО) записывается в память микроконтроллера на предприятии-изготовителе и предназначено для обработки и преобразования измерительной информации, поступающей от чувствительного элемента. Все ПО является метрологически значимым, доступ к нему закрыт, перепрограммирование невозможно.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TOPAZ DT |
| Номер версии (идентификационный номер) ПО | 1.0.0.7 |
| Цифровой идентификатор ПО | e698de8f73207696c5138fbdb3325019 |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, оС | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, оС: | |
| - в диапазоне от -40 до -10 оС включ | ±1,0 |
| - в диапазоне св. -10 до +60 оС включ. | ±0,5 |
| - в диапазоне св. +60 до +80 оС | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | 24 +9 |
| Ток потребления, мА, не более | 10 |
| Габаритные размеры (высотахширинахдлина), мм, не более | 120х50х45 |
| Масса, кг, не более | 0,05 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +80 98 от 66 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 30 150 000 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, и на шильдик на корпусе датчика методом термотрансферной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры | TOPAZ DT RS485 | 1 шт. |
| Паспорт | ПЛСТ.405213.904 ПС | 1 экз. |
| Руководство по эксплуатации | ПЛСТ.405213.904 РЭ | 1 экз. |
| Методика поверки | РТ-МП-5335-442-2018 | 1 экз. |
осуществляется по документу РТ-МП-5335-442-2018 «ГСИ. Датчики температуры TOPAZ DT RS485. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.04.2018 г.
Основные средства поверки:
- эталонный термопреобразователь сопротивления 3-го разряда по ГОСТ 8.558-2009 в диапазоне от минус 40 до плюс 80 °С;
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- при первичной поверке на свидетельство о поверке и (или) в паспорт;
- при периодической поверке на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к датчикам температуры TOPAZ DT RS485
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ26.51.51-013-89466010-2017 Датчики температуры TOPAZ DT RS485. Технические
условия
