| Номер в госреестре | 71868-18 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | Cementys PT100-143002 |
| Изготовитель | "Cementys", Франция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые Cementys PT100-143002 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры внутри бетонных конструкций.
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в тефлоновой изоляции. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри которой размещён один тонкопленочный ЧЭ с минеральной изоляцией соединительных проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников ТС с чувствительным элементом: 4-х проводная.
Монтаж ТС на объекте измерений осуществляется путем закрепления ТС к арматурным конструкциям с последующей заливкой бетоном.

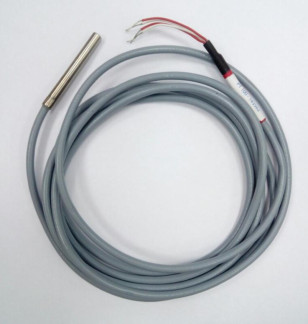

Общий вид ТС представлен на рисунке 1.
Пломбирование термопреобразователей сопротивления Cementys PT100-143002 не предусмотрено.
отсутствует.
представлены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от -50 до +150 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009 | В |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °С | ±(0,3+0,005|t|), где t - абсолютное значение температуры, °С |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части корпусаТС, мм | 6,0 |
| Длина монтажной части корпуса ТС, мм | 50 |
| Длина кабеля с удлинительными проводами, мм | от 2350 до 2650 |
| Масса ТС, г | от 85 до 95 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -50 до +150 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средств измерений
| Наименование | Количество |
| Т ермопреобразователь сопротивления | 188 шт. |
| Паспорт | 188 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный №19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные прецизионные переливного типа ТПП-1 (Регистрационный № 33744-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Cementys», Франция.
